วิธีการเลือกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่เหมาะสมสำหรับการใช้งานความเร็วสูง

การเลือกส่วนประกอบการรีดที่เหมาะสมที่สุดสำหรับเครื่องจักรที่หมุนด้วยความเร็วสูงจำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาพการทำงาน รูปทรงภายใน และการจัดการความร้อน ในบรรดาเครื่องจักรที่มีความแม่นยำ ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม เป็นตัวเลือกที่ต้องการเนื่องจากความสามารถในการรับน้ำหนักในแนวรัศมีและแนวแกนรวมกันในขณะที่ยังคงรักษาความเร็วในการหมุนสูง

ทำความเข้าใจกับความต้องการของการทำงานความเร็วสูง

การใช้งานความเร็วสูง เช่น สปินเดิลของเครื่องมือกล เทอร์โบชาร์จเจอร์ มอเตอร์ความถี่สูง และหน่วยกำลังเสริมด้านการบินและอวกาศ ต่างก็มีความต้องการเฉพาะด้านประสิทธิภาพของตลับลูกปืน ความท้าทายหลัก ได้แก่ การเพิ่มขึ้นของแรงเหวี่ยง การขยายตัวทางความร้อน การสลายฟิล์มน้ำมันหล่อลื่น และความไม่เสถียรของกรง ตลับลูกปืนที่ทำงานได้ดีที่ความเร็วปานกลางอาจเสียหายก่อนเวลาอันควรภายใต้ความเร็วการหมุนสูง เนื่องจากมีการสร้างความร้อนมากเกินไปหรือระยะห่างภายในไม่เพียงพอ

เพื่อตอบสนองความท้าทายเหล่านี้ วิศวกรต้องประเมินพารามิเตอร์หลายตัว: มุมสัมผัส เกรดความแม่นยำ วัสดุกรง วิธีการหล่อลื่น และพรีโหลด การผสมผสานที่ถูกต้องทำให้อุณหภูมิที่เพิ่มขึ้นต่ำ ความแข็งสูง และอายุการใช้งานที่ยาวนานขึ้น

ทำไมตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมถึงเป็นเลิศที่ความเร็วสูง

ต่างจากตลับลูกปืนเม็ดกลมร่องลึก ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมได้รับการออกแบบให้มีมุมสัมผัสเฉพาะระหว่างลูกบอลและรางน้ำ มุมนี้ช่วยให้สามารถรองรับโหลดตามแนวแกนได้มากในขณะที่ให้ความเร็วในการหมุนสูง ยิ่งเส้นผ่านศูนย์กลางของลูกบอลเล็กลงเมื่อเทียบกับวงกลมพิตช์ และกรงยิ่งเบา แรงเหวี่ยงหนีศูนย์กลางที่ความเร็วสูงก็จะยิ่งลดลง

สำหรับการใช้งานในอุตสาหกรรมความเร็วสูงส่วนใหญ่ แนะนำให้ใช้ตลับลูกปืนที่มีมุมสัมผัส 15° หรือ 25° มากกว่าตลับลูกปืนที่มีมุมสัมผัส 40° มุมสัมผัสที่ลดลงจะช่วยลดความร้อนที่เกิดขึ้นและช่วยให้จำกัดความเร็วได้มากขึ้น เมื่อตรวจสอบเอกสารข้อมูลตลับลูกปืน 7308 มุมสัมผัสจะถูกระบุด้วยคำต่อท้าย เช่น “AC” (25°) หรือ “B” (40°) สำหรับสปินเดิลความเร็วสูงพิเศษ อาจระบุเวอร์ชัน 15° แม้ว่าจะพบได้น้อยกว่าในขนาด 7308 ก็ตาม

ซีรี่ส์ตลับลูกปืน 7308 เป็นกรณีศึกษา

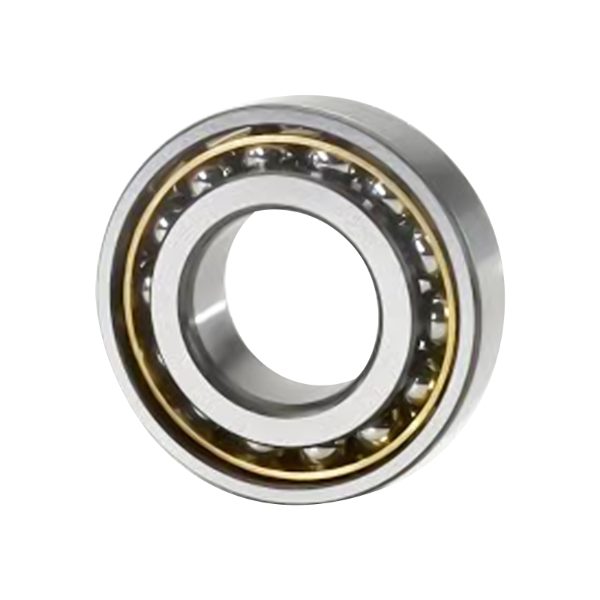

ตลับลูกปืน 7308 เป็นตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมขนาดกลางที่มีรูเจาะ 40 มม. เส้นผ่านศูนย์กลางภายนอก 90 มม. และความกว้าง 23 มม. มีการใช้กันอย่างแพร่หลายในสปินเดิล ปั๊ม คอมเพรสเซอร์ และกระปุกเกียร์ทั่วไป ความนิยมนั้นเกิดจากความสมดุลระหว่างความสามารถในการรับน้ำหนักและความสามารถด้านความเร็ว อย่างไรก็ตาม ภายในตระกูล 7308 มีหลายรูปแบบที่ส่งผลกระทบอย่างมากต่อประสิทธิภาพความเร็วสูง

ความแตกต่างที่สำคัญในตระกูล 7308

เมื่อต้องจัดหาอุปกรณ์ที่ใช้ความเร็วสูง การออกแบบกรงและวัสดุถือเป็นสิ่งสำคัญ โครงโพลีเอไมด์ (ไนลอน) มีน้ำหนักเบาและมีคุณลักษณะด้านความเร็วสูงที่ยอดเยี่ยม ตลับลูกปืน 7308 BEP เป็นรุ่นทั่วไปที่มีโครงโพลีเอไมด์และมุมสัมผัส 40° แม้ว่ามุม 40° จะให้ความแข็งแกร่งของแกนที่สูงกว่า แต่ก็สร้างความร้อนได้มากกว่ามุม 25° สำหรับการใช้งานความเร็วสูงอย่างแท้จริง วิศวกรบางคนชอบประเภท AC ที่มีทองเหลืองหรือกรง แอบมอง

ตารางด้านล่างสรุปตัวแปรหลักที่เกี่ยวข้องกับการเลือกความเร็วสูง

สำหรับการใช้งานที่การจำกัดความเร็วเป็นข้อจำกัดหลัก ตลับลูกปืน 7308 ที่มีมุมสัมผัส 25° และกรงน้ำหนักเบาอาจเหนือกว่าประเภท 40° ทั่วไป แม้ว่าความสามารถในการรับน้ำหนักตามแนวแกนจะลดลงบ้างก็ตาม

การเลือกตามระยะห่างภายในและพรีโหลด

การทำงานที่ความเร็วสูงจำเป็นต้องมีการควบคุมระยะห่างภายในอย่างระมัดระวัง ที่ความเร็วสูง แรงเหวี่ยงจะดันลูกบอลออกไปด้านนอก และวงแหวนด้านในจะขยายออกในขณะที่วงแหวนรอบนอกอาจยังเย็นอยู่ สิ่งนี้อาจทำให้ระยะห่างในแนวรัศมีภายในลดลงและอาจนำไปสู่การรบกวนหรือพรีโหลดมากเกินไป ดังนั้น ตลับลูกปืนสำหรับความเร็วสูงควรเริ่มต้นด้วยระยะห่างภายในที่ใหญ่กว่าปกติ โดยทั่วไปคือคลาส C3 หรือแม้แต่ C4

สำหรับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่ใช้เป็นคู่หรือเป็นชุด พรีโหลดถือเป็นปัจจัยชี้ขาด พรีโหลดเบามักถูกกำหนดไว้สำหรับสปินเดิลความเร็วสูง ในขณะที่พรีโหลดหนักจะถูกสงวนไว้สำหรับการใช้งานที่ความเร็วต่ำและมีความแข็งสูง ผู้ผลิตจัดให้มีคลาสพรีโหลด (เช่น เบา ปานกลาง และหนัก) ซึ่งส่งผลโดยตรงต่อความเร็วในการหมุนสูงสุดที่ทำได้

เมื่อประเมินตลับลูกปืน 7308 สำหรับสปินเดิล 10,000 รอบต่อนาที พรีโหลดเบาพร้อมระยะห่าง C3 ถือเป็นจุดเริ่มต้นทั่วไป ในทางตรงกันข้าม ตลับลูกปืน 7308 BEP ที่สั่งพรีโหลดปานกลางอาจมีความร้อนเกินที่สูงกว่า 8,000 รอบต่อนาที เว้นแต่จะใช้มาตรการระบายความร้อนพิเศษ

วัสดุกรงและบทบาทในด้านความเร็ว

กรงแยกและนำทางองค์ประกอบกลิ้ง ที่ความเร็วสูง มวลกรงและแรงเสียดทานจะมีความสำคัญ วัสดุน้ำหนักเบาช่วยลดแรงเหวี่ยงบนแขนกรง ด้านล่างนี้คือการเปรียบเทียบวัสดุกรงทั่วไปสำหรับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม

สำหรับการใช้งานความเร็วสูงส่วนใหญ่ที่มีอุณหภูมิการทำงานต่ำกว่า 120°C กรงโพลีเอไมด์จะมีอัตราส่วนความเร็วต่อต้นทุนที่ดีที่สุด สิ่งนี้อธิบายถึงความนิยมของตลับลูกปืน 7308 BEP ในอุปกรณ์หมุนความเร็วสูงอเนกประสงค์

กลยุทธ์การหล่อลื่นสำหรับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมความเร็วสูง

การหล่อลื่นถือเป็นปัจจัยที่สำคัญที่สุดที่มีอิทธิพลต่ออายุการใช้งานของตลับลูกปืนที่ความเร็วสูง มีการใช้วิธีหลักสองวิธี: การหล่อลื่นด้วยน้ำมันและอากาศ (ละอองน้ำมันหรือไอพ่นน้ำมัน) และการหล่อลื่นด้วยจาระบี แต่ละอันมีการจำกัดความเร็วที่แตกต่างกัน

• การหล่อลื่นด้วยจาระบี ง่ายกว่าและสะอาดกว่า แต่ความหนืดของน้ำมันพื้นฐานและประเภทสารทำให้ข้นนั้นจำกัดความเร็ว ต้องใช้จาระบีความเร็วสูงที่มีน้ำมันสังเคราะห์ (PAO หรือเอสเทอร์) และน้ำมันพื้นฐานที่มีความหนืดต่ำ สำหรับตลับลูกปืน 7308 โดยทั่วไปการหล่อลื่นด้วยจาระบีจะรองรับความเร็วได้สูงสุดถึง 60–70% ของขีดจำกัดการหล่อลื่นด้วยน้ำมัน
• การหล่อลื่นด้วยน้ำมันและอากาศ ให้ความเร็วสูงสุด ปริมาณน้ำมันที่แม่นยำจะถูกฉีดเข้าไปในกระแสลม ทำให้ตลับลูกปืนเย็นลงขณะหล่อลื่น วิธีการนี้จำเป็นสำหรับสปินเดิลความเร็วสูงพิเศษที่เกิน 20,000 รอบต่อนาทีในระดับรูขนาด 40 มม.

เมื่อเลือกตลับลูกปืน 7308 สำหรับการใช้งานความเร็วสูงอย่างต่อเนื่อง ให้ยืนยันพารามิเตอร์ความเร็วของน้ำมันหล่อลื่น (ค่า n*dm) ค่า dm (เส้นผ่านศูนย์กลางพิทช์เป็นมม. × ความเร็วในการหมุนเป็นรอบต่อนาที) สำหรับตลับลูกปืน 7308 คือประมาณ 65 มม. × รอบต่อนาที สำหรับค่า dm ที่สูงกว่า 500,000 จาระบีจะมีค่าเล็กน้อย และแนะนำให้ใช้น้ำมันกับอากาศ

คลาสที่แม่นยำ: จำเป็นเมื่อใด

การใช้งานที่ความเร็วสูงต้องการความแม่นยำในการวิ่งที่ดี เพื่อหลีกเลี่ยงการสั่นสะเทือนและความไม่สมดุล ระดับความแม่นยำเป็นไปตามมาตรฐาน เช่น ISO หน้า 6, ป5 และ ป4 (หรือ เอเบค 3, 5, 7) ตลับลูกปืนมาตรฐาน 7308 มักจะเป็น P0 (ปกติ) เหมาะสำหรับความเร็วในอุตสาหกรรมทั่วไปจนถึงรอบต่อนาทีปานกลาง สำหรับสปินเดิลความเร็วสูง มักจะระบุ P5 หรือแม้แต่ P4

ตารางด้านล่างตรงกับระดับความแม่นยำกับการใช้งานความเร็วสูงทั่วไป

สำหรับผู้ใช้ส่วนใหญ่ที่กำลังพิจารณาตลับลูกปืน 7308 BEP ในสภาพแวดล้อมความเร็วสูง P5 คือเกรดความแม่นยำขั้นต่ำที่แนะนำเพื่อหลีกเลี่ยงการสึกหรอที่เกิดจากการสั่นสะเทือน

ข้อผิดพลาดในการเลือกทั่วไปที่ควรหลีกเลี่ยง

แม้แต่วิศวกรที่มีประสบการณ์บางครั้งก็เลือกไม่ถูกต้องสำหรับความเร็วสูง ข้อผิดพลาดที่พบบ่อยที่สุดได้แก่:

• การเลือกมุมสัมผัส 40° เมื่อเป็น 25° ก็เพียงพอแล้ว แม้ว่ามุม 40° จะมีความแข็งตามแนวแกนสูงกว่า แต่ก็สร้างความร้อนได้มากกว่า สำหรับการใช้งานที่ต้องการความเร็ว ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 25° มักจะเหนือกว่า
• ละเลยขีดจำกัดความเร็วของน้ำมันหล่อลื่น ตลับลูกปืนคุณภาพสูงที่มีจาระบีไม่เหมาะสมจะพังอย่างรวดเร็ว ตรวจสอบอัตราความเร็วของจาระบี (n*dm) เสมอ
• กำลังโหลดล่วงหน้ามากเกินไป โหลดล่วงหน้ามากเกินไปจะเพิ่มแรงเสียดทานและความร้อน ที่ความเร็วสูง พรีโหลดแสงมักจะถูกต้องเกือบทุกครั้ง
• การเลือกตลับลูกปืนแบบปิด (ปิดผนึก) สำหรับความเร็วสูง ซีลเพิ่มแรงเสียดทานและความร้อน สำหรับความเร็วสูงกว่าประมาณ 8,000 รอบต่อนาทีบนตลับลูกปืน 7308 จำเป็นต้องมีการออกแบบแบบเปิดที่มีการหล่อลื่นด้วยน้ำมัน
• การใช้กรงเหล็กที่ไม่มีการไหลของน้ำมันเพียงพอ กรงเหล็กต้องใช้สารหล่อลื่นมากขึ้นในการจัดการแรงเสียดทานจากการเลื่อน กรงโพลีเอไมด์หรือ PEEK มีความสามารถด้านความเร็วมากกว่าโดยธรรมชาติ

ขั้นตอนการปฏิบัติสำหรับข้อกำหนด

เมื่อระบุตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสำหรับชุดประกอบที่หมุนด้วยความเร็วสูง ให้ทำตามลำดับนี้:

กำหนดความเร็วที่ต้องการเป็นรอบต่อนาทีและขนาดรูเจาะ สำหรับตลับลูกปืน 7308 ตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางเพลาคือ 40 มม.

คำนวณค่า n*dm หากเกิน 400,000 ให้วางแผนการหล่อลื่นน้ำมัน

เลือกมุมสัมผัส ใช้ 25° สำหรับลำดับความสำคัญความเร็ว 40° สำหรับลำดับความสำคัญโหลดตามแนวแกน

เลือกวัสดุกรง. โพลีเอไมด์สำหรับความเร็วสูงทั่วไป PEEK สำหรับสภาวะที่รุนแรง

ระบุระยะห่างภายใน – ขั้นต่ำ C3

เลือกพรีโหลด: เบาสำหรับความเร็วสูง ปานกลางสำหรับความเร็วปานกลางพร้อมความแข็งที่ดี

ตัดสินใจเลือกระดับความแม่นยำ: P5 สำหรับสปินเดิลความเร็วสูงส่วนใหญ่ P4 สำหรับความแม่นยำสูงพิเศษ

ยืนยันวิธีการหล่อลื่นและประเภทของสารหล่อลื่นด้วยข้อมูลของผู้ผลิต

สำหรับตลับลูกปืน 7308 BEP ที่ใช้ในสปินเดิลทั่วไปที่ความเร็วสูงสุด 9,000 รอบต่อนาที การหล่อลื่นด้วยจาระบีด้วยจาระบีสังเคราะห์ความเร็วสูง พรีโหลดเบา และความแม่นยำ P5 จะทำให้เกิดคุณสมบัติที่สมดุล

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ตลับลูกปืนมาตรฐาน 7308 สามารถใช้ความเร็วสูงได้หรือไม่
ตลับลูกปืนมาตรฐาน 7308 พร้อมโครงเหล็ก ระยะห่างปกติ และการหล่อลื่นด้วยจาระบีจะถูกจำกัดไว้ที่ความเร็วปานกลาง (โดยทั่วไปจะต่ำกว่า 5,000 รอบต่อนาที) สำหรับการใช้งานความเร็วสูง ต้องใช้รุ่นที่มีกรงโพลีเอไมด์ ระยะห่าง C3 และสารหล่อลื่นที่เหมาะสม

คำถามที่ 2: ตลับลูกปืน 7308 และตลับลูกปืน 7308 BEP แตกต่างกันอย่างไร
ตลับลูกปืน 7308 มักหมายถึงการออกแบบฐานพร้อมกรงและระยะห่างที่ไม่ระบุรายละเอียด ตลับลูกปืน 7308 BEP ระบุมุมสัมผัส 40° โดยเฉพาะกับกรงโพลีเอไมด์เสริมใยแก้ว ซึ่งมีมวลแรงเหวี่ยงต่ำกว่าและความสามารถด้านความเร็วที่สูงกว่ารุ่นกรงเหล็ก

คำถามที่ 3: สารหล่อลื่นชนิดใดดีที่สุดสำหรับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมความเร็วสูง
สำหรับความเร็วที่ต่ำกว่า n*dm 500,000 จาระบีสังเคราะห์ที่มีน้ำมันพื้นฐานความหนืดต่ำ (เช่น PAO 32 หรือ 46) เหมาะสม เหนือเกณฑ์นี้ จำเป็นต้องมีการหล่อลื่นด้วยน้ำมันและอากาศด้วยน้ำมันที่เบามาก (ISO VG 10–22)

คำถามที่ 4: ฉันจะรู้ได้อย่างไรว่าต้องใช้ความแม่นยำ P5 สำหรับตลับลูกปืน 7308 ของฉัน
หากการใช้งานของคุณทำงานเกิน 8,000 รอบต่อนาทีและต้องการการสั่นสะเทือนต่ำ (เช่น สปินเดิล CNC, สปินเดิลการเจียร) ให้ระบุ P5 สำหรับปั๊มหรือพัดลมที่มีความเร็วใกล้เคียงกัน อาจยอมรับ P0 หรือ P6 ได้

คำถามที่ 5: ฉันสามารถเปลี่ยนตลับลูกปืน 7308 AC เป็นตลับลูกปืน 7308 BEP ได้หรือไม่
เฉพาะในกรณีที่ทิศทางและขนาดโหลดตามแนวแกนเข้ากันได้เท่านั้น ประเภท AC มีมุมสัมผัส 25° ในขณะที่ BEP มี 40° การเปลี่ยนต้องตรวจสอบว่าระบบสามารถทนต่อการสร้างความร้อนที่สูงขึ้นของการออกแบบ 40° และยอมรับการเปลี่ยนแปลงความแข็งของแกนได้หรือไม่

บทสรุป

การเลือกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่เหมาะสมสำหรับการใช้งานที่ความเร็วสูงจำเป็นต้องมีมุมสัมผัสที่สมดุล วัสดุกรง ระยะห่างภายใน พรีโหลด การหล่อลื่น และเกรดความแม่นยำ ตระกูลตลับลูกปืน 7308 นำเสนอแพลตฟอร์มอเนกประสงค์ โดยตลับลูกปืน 7308 BEP มอบโซลูชันที่แข็งแกร่งสำหรับสปินเดิลใช้งานทั่วไปที่มีความเร็วปานกลาง สำหรับการทำงานด้วยความเร็วสูงอย่างแท้จริง ให้จัดลำดับความสำคัญของมุมสัมผัส 25°, โพลีเอไมด์น้ำหนักเบาหรือโครง PEEK, พรีโหลดเบา และการหล่อลื่นน้ำมันโดยที่ n*dm เกิน 500,000 ด้วยการปฏิบัติตามแนวทางที่มีโครงสร้างที่สรุปไว้ข้างต้น วิศวกรจึงสามารถมีอายุการใช้งานที่ยาวนานและประสิทธิภาพที่มั่นคงได้แม้อยู่ภายใต้ความเร็วการหมุนที่ต้องการ
