วิธีติดตั้ง 2206 AV Nilos Ring (คำแนะนำทีละขั้นตอน)

เพื่อติดตั้งอย่างถูกต้อง 2206 อฟ แหวนนิลอส วางตำแหน่งโดยให้ด้านนูน (เปิด) ชี้ไปทางร่องน้ำลูกปืน แหวนจะต้องแนบชิดกับวงแหวนรอบนอกของตลับลูกปืน แหวน 2206 AV Nilos มีระยะห่างจากการออกแบบ c = 0.3 มม. ซึ่งจะต้องปราศจากการบิดเบี้ยว ใช้การดริฟท์แบบเรียบหรือกดด้วยแรงที่เท่ากันรอบๆ เส้นรอบวง - ห้ามใช้ค้อนตอกลงบนซีลโดยตรง

อะไรทำให้ 2206 AV นิลอสริง แตกต่าง

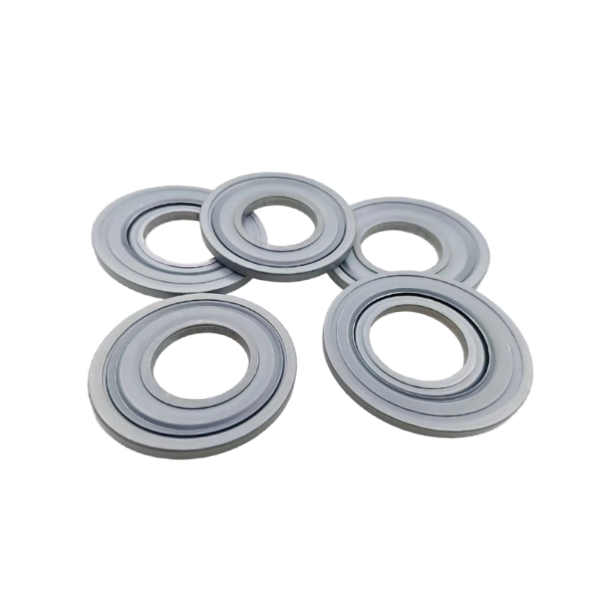

2206 AV นิลอสริง เป็นซีลเขาวงกตโลหะที่มีความแม่นยำ ไม่ใช่ซีลยาง ประกอบด้วยวงแหวนเหล็กขึ้นรูปที่มีรูปทรงเฉพาะ ตามขนาดมาตรฐาน แหวน Nilos นี้มีเส้นผ่านศูนย์กลางด้านใน (d) 30 มม. เส้นผ่านศูนย์กลางภายนอก (D) 56.2 มม. ความกว้าง (a) 44 มม. และความสูงของขอบปาก (i) 2.5 มม. ความหนาของเหล็ก (c) 0.3 มม. การออกแบบที่แข็งแกร่งนี้สร้างเขาวงกตแบบไม่สัมผัสซึ่งยังคงจาระบีไว้ในขณะที่หมุนได้อย่างอิสระ ไม่เหมือนซีลยางที่ทำให้เกิดการเสียดสีและการสึกหรอ

การติดตั้ง 2206 AV นิลอสริง ทีละขั้นตอน

1. ตรวจสอบแบริ่งและรูตัวเรือน

ก่อนติดตั้ง 2206 AV นิลอสริง ให้ตรวจสอบว่าวงแหวนด้านนอกของแบริ่งและไหล่ตัวเรือนสะอาด แห้ง และไม่มีครีบ อนุภาคใดก็ตามที่มีขนาดใหญ่กว่า 0.05 มม. สามารถยกวงแหวน Nilos ขึ้นได้ ซึ่งจะทำลายระยะห่างที่แม่นยำ 0.3 มม.

2. ระบุการวางแนวที่ถูกต้อง

จับแหวน Nilos 2206 AV โดยให้ด้านเปิด (ด้านที่มีร่องหรือช่องที่มองเห็นได้) หันเข้าหาวงแหวนด้านในของตลับลูกปืน ด้านที่แบนกว่าและปิดควรหันออกด้านนอก การติดตั้งแหวน Nilos นี้ไปด้านหลังจะดักเศษสิ่งสกปรกเข้ากับตลับลูกปืน ทำให้เกิดการสึกหรออย่างรวดเร็ว

3. ใช้แรงกดที่นั่งเท่ากัน

ใช้แท่นกดหรือแท่นอัดไฮดรอลิกที่มีปลอกแบนซึ่งสัมผัสเฉพาะขอบด้านนอกของ 2206 AV นิลอสริง แรงนั่งที่แนะนำคือ 1.5 – 3.0 กิโลนิวตัน หากไม่มีแท่นกด ให้ใช้ค้อนหน้าอ่อนและดริฟต์แบบท่อที่มีเส้นผ่านศูนย์กลางภายนอก (56.2 มม.) แตะเป็นรูปดาว – แตะเบา ๆ 6 ถึง 8 ครั้ง – เพื่อป้องกันการเอียง

4. ตรวจสอบการกวาดล้างและการจัดตำแหน่งขั้นสุดท้าย

หลังจากใส่แหวน 2206 AV Nilos แล้ว ช่องว่างแนวรัศมีระหว่างแหวนกับแหวนด้านในของลูกปืนควรอยู่ที่ 0.2 – 0.4 มม. ใช้ฟีลเลอร์เกจที่สี่จุด (0°, 90°, 180°, 270°) รูปแบบที่ใหญ่กว่า 0.1 มม. บ่งชี้ถึงการวางแนวที่ไม่ตรง ระยะห่างตามแนวแกน (c) จะต้องคงอยู่ที่ 0.3 มม. ที่ออกแบบไว้ การลดลงใดๆ หมายความว่าวงแหวน Nilos ผิดรูป

ขนาดที่สำคัญสำหรับ 2206 AV Nilos Ring

การติดตั้งแหวน Nilos นี้อย่างแม่นยำนั้นขึ้นอยู่กับการจับคู่ซีลกับขนาดของตลับลูกปืน ด้านล่างนี้คือเกณฑ์ความคลาดเคลื่อนที่สำคัญ:

• เส้นผ่านศูนย์กลางรูใน (ง) : 30.0 มม. ±0.1 มม
• เส้นผ่านศูนย์กลางภายนอก/O.D. (D) : 56.2 มม. 0.1 / -0.0 มม
• ความกว้าง (ก) : 44.0 มม. ±0.2 มม
• ความสูงของริมฝีปาก (i) : 2.5 มม. ±0.05 มม
• ความหนาของโลหะ (c) : 0.3 มม. ±0.02 มม

การเบี่ยงเบนที่เกินพิกัดความเผื่อเหล่านี้จะล็อคแบริ่ง (หากแหวน Nilos แน่นเกินไป) หรือทำให้เกิดการปนเปื้อนเข้าไป (หากหลวมเกินไป) วัดขนาดก่อนการติดตั้งทุกครั้ง

ข้อผิดพลาดทั่วไปเมื่อติดตั้งแหวน Nilos

• การวางแนวแบบย้อนกลับ : เดอะ 2206 อฟ Nilos Ring ไม่สามารถกำจัดเศษขยะได้เมื่อติดตั้งแบบย้อนกลับ ไขมันเล็ดลอดออกมาภายใน 50–100 ชั่วโมง แทนที่จะใช้เวลานานหลายพันชั่วโมง
• การขันแน่นเกินไปหรือการตอกโดยตรง : ความบิดเบี้ยวเปลี่ยนแปลง ค = 0.3 มม การกวาดล้างจนใกล้ศูนย์ วงแหวนไนลอสเสียดสีกับวงแหวนด้านใน ทำให้เกิดความร้อนและเสียงรบกวนภายในไม่กี่นาทีหลังการใช้งาน
• ที่นั่งประหลาด : แหวนนิลอสด้านหนึ่งอยู่ลึกกว่าอีกด้านหนึ่ง สิ่งนี้จะสร้างช่องว่างที่แปรผันได้ (0.1 มม. ถึง 0.5 มม.) ทำให้อนุภาคมีขนาดใหญ่กว่า 150 ไมโครเมตร เพื่อเข้าสู่แบริ่ง
• การใช้ดริฟท์ขนาดเล็ก : ดริฟท์เล็กกว่า 56.2 มม มุ่งแรงไปที่ริมฝีปากของวงแหวน Nilos ทำให้โปรไฟล์เขาวงกตอันละเอียดอ่อนเสียรูปอย่างถาวร

หลีกเลี่ยงข้อผิดพลาดเหล่านี้โดยใช้เครื่องมือกดที่มีขนาดเหมาะสม (เส้นผ่านศูนย์กลางหน้าสัมผัส = 56.2 มม ) และตรวจสอบการวางแนวอีกครั้งก่อนนั่ง 2206 AV Nilos Ring .

วิธียืนยันการติดตั้งแหวน Nilos สำเร็จ

หลังจากกด. 2206 AV Nilos Ring เข้าไปในตัวเครื่อง ให้ดำเนินการตรวจสอบอย่างรวดเร็วสองครั้ง:

• การทดสอบการหมุน : หมุนวงแหวนด้านในของตลับลูกปืนด้วยมือ มันจะต้องหมุน ได้อย่างราบรื่นไม่มีเสียงขูด . ความต้านทานใดๆ หมายความว่าวงแหวน Nilos สัมผัสกับส่วนที่หมุนอยู่
• การตรวจสอบที่นั่งแบบฟลัช : เดอะ outer edge of the 2206 อฟ Nilos Ring ควรจะเป็น ล้างหรือปิดภาคเรียนได้ถึง 0.1 มม ใต้หน้าตัวเรือน ส่วนยื่นที่มากกว่า 0.2 มม. แสดงว่าเบาะนั่งไม่สมบูรณ์

หากตรงตามเงื่อนไขทั้งสอง แหวน Nilos นี้ให้เอฟเฟกต์เขาวงกตตามที่ตั้งใจไว้ โดยช่วยกักเก็บไขมันและปิดกั้นฝุ่นหยาบ (อนุภาค <30 µm โดยทั่วไปไม่เป็นอันตราย)

เครื่องมือที่จำเป็นสำหรับการติดตั้ง 2206 AV Nilos Ring

• เครื่องอัดอาร์เบอร์หรือเครื่องอัดไฮดรอลิก (แรงที่แนะนำ: 1.5 – 3.0 kN )
• ดริฟท์แบบท่อแบนที่มีเส้นผ่านศูนย์กลางภายใน >30 มม. และเส้นผ่านศูนย์กลางภายนอก 56.2 มม
• คลองเลื่อย ฟีลเลอร์เกจ (0.05 มม. ถึง 1.0 มม.)
• ผ้าสะอาดไม่เป็นขุยและไอโซโพรพิลแอลกอฮอล์
• คาลิปเปอร์แบบดิจิตอล (เพื่อตรวจสอบ d=30 มม และ ลึก=56.2 มม ก่อนการติดตั้ง)

การใช้เครื่องมือที่เหมาะสมจะป้องกันการบิดเบือนและทำให้มั่นใจได้ 0.3 มม รักษาระยะห่างการออกแบบของวงแหวน Nilos ไว้

คำถามที่พบบ่อยเกี่ยวกับ 2206 AV Nilos Ring

2206 AV Nilos Ring สามารถนำมาใช้ซ้ำได้หลังจากการถอดออกหรือไม่

ไม่ 2206 AV Nilos Ring เป็นส่วนประกอบโลหะขึ้นรูปอย่างแม่นยำ ซึ่งจะเสียรูปเล็กน้อยในระหว่างการกด การกำจัดมักจะเปลี่ยนความหนา c=0.3 มม. หรือทำให้เกิดจุดแบนบนโปรไฟล์เขาวงกต ใช้แหวน Nilos ใหม่เสมอเพื่อการปิดผนึกที่เชื่อถือได้

แหวน Nilos นี้ต้องใช้รูตัวเรือนแบบใด

แหวน 2206 AV Nilos ต้องใช้รูตัวเรือนที่มีความทนทานต่อ H7 56.2 มม. (โดยทั่วไปคือ 56.2 0.03 / -0.0 มม.) รูที่มีขนาดใหญ่กว่า 56.25 มม. จะไม่สามารถยึดแหวน Nilos ได้ เพราะอาจหมุนหรือหลุดออกมาได้ หากรูสึกหรอ ให้ใช้สารยึดที่ระบุไว้สำหรับซีลโลหะหรือเปลี่ยนตัวเรือน

ควรใช้สารหล่อลื่นกับวงแหวน Nilos ก่อนการติดตั้งหรือไม่

ทาน้ำมันที่รูตัวเรือนและขอบด้านนอกของแหวน 2206 AV Nilos Ring เบาๆ ด้วยจาระบีบางๆ (เช่น NLGI 2) อย่าปล่อยให้จาระบีเข้าไปในร่องเขาวงกตของวงแหวนไนลอส เพราะอาจดึงดูดฝุ่นที่มีฤทธิ์กัดกร่อนได้ ระยะห่างภายใน c = 0.3 มม. ควรยังคงแห้งเพื่อให้ทำหน้าที่เป็นเขาวงกตที่แท้จริง

แหวน Nilos เปรียบเทียบกับแหวนซีลยางอย่างไร

ต่างจากซีลยางที่สร้างแรงเสียดทาน (แรงบิดลาก 0.1–0.3 นิวตันเมตร) 2206 AV Nilos Ring เป็นซีลโลหะแบบไม่สัมผัส ซึ่งเพิ่มแรงเสียดทานจนเกือบเป็นศูนย์ ซีลยางทนไม่ได้ที่อุณหภูมิสูงกว่า 100°C ในขณะที่แหวน Nilos นี้ทนทานต่ออุณหภูมิ 200°C อย่างไรก็ตาม วงแหวน Nilos ไม่สามารถปิดผนึกของเหลวหรือฝุ่นที่มีขนาดเล็กมาก (<10 µm) ได้อย่างมีประสิทธิภาพเท่ากับการซีลปากแบบสัมผัส เลือกตามสภาพการทำงานของคุณ

ความคาดหวังด้านประสิทธิภาพหลังจากติดตั้งแหวน Nilos อย่างถูกต้อง

เมื่อ 2206 AV Nilos Ring มีการติดตั้งอย่างถูกต้อง (ด้านที่เปิดไปทางลูกปืน มีความสม่ำเสมอ 0.3 มม การกวาดล้างไม่มีการบิดเบือน) ตลับลูกปืนจะได้:

• การกักเก็บไขมัน: >95% ของจาระบีเดิมหลังจาก 2,000 ชั่วโมงที่ความเร็วปานกลาง (3,000 รอบต่อนาที)
• การแยกสารปนเปื้อน: อนุภาคที่มีขนาดใหญ่กว่า 0.1 มม ถูกบล็อกอย่างมีประสิทธิภาพ
• อุณหภูมิที่เพิ่มขึ้น: น้อยกว่า 10°C เหนือสภาพแวดล้อมเนื่องจากการออกแบบเขาวงกตแบบไม่สัมผัสของวงแหวน Nilos

การเบี่ยงเบนไปจากขั้นตอนการติดตั้งทำให้เกิดความล้มเหลวของตลับลูกปืนก่อนเวลาอันควรภายใน 50–200 ชั่วโมง ถือว่า 2206 AV Nilos Ring เป็นส่วนประกอบที่มีความแม่นยำเสมอ – ใช้งานอย่างระมัดระวัง ติดตั้งอย่างถูกต้อง และจะปกป้องตลับลูกปืนของคุณเป็นเวลาหลายพันชั่วโมง
