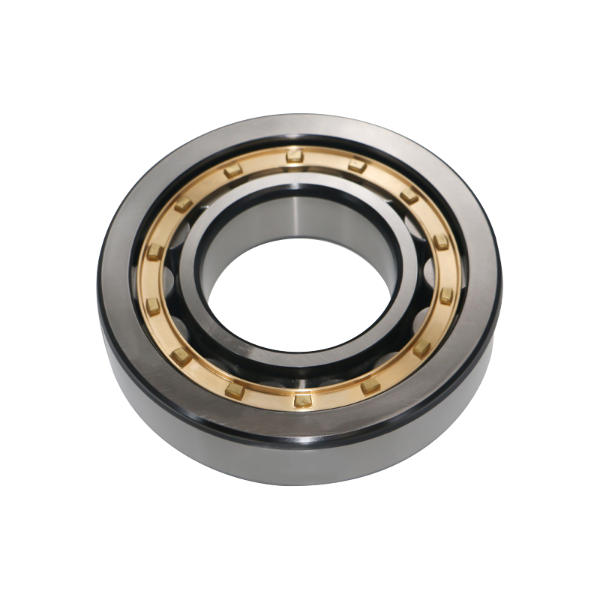

เหตุใดแบริ่งลูกกลิ้งทรงกระบอก NU 309 จึงเป็นเลิศในการออกแบบมอเตอร์และกระปุกเกียร์

ประเด็นสำคัญ: ตลับลูกปืน อยู 309 มีคุณสมบัติเป็นเลิศในฐานะตลับลูกปืนลอยน้ำ

สำหรับการออกแบบมอเตอร์และกระปุกเกียร์ที่การขยายตัวทางความร้อนของเพลาเป็นปัญหาสำคัญ ตลับลูกปืน NU 309 มอบโซลูชั่นที่น่าเชื่อถือที่สุด การออกแบบที่เป็นเอกลักษณ์คือวงแหวนด้านในที่ไม่มีหน้าแปลน ช่วยให้เพลาขยายหรือหดตัวได้อย่างอิสระในทั้งสองทิศทางในแนวแกน โดยไม่ทำให้เกิดภาระภายในที่เป็นอันตราย ความสามารถนี้ทำให้แบริ่งลูกกลิ้งทรงกระบอก NU 309 เป็นตัวเลือกที่ต้องการสำหรับตำแหน่งลอยตัว/ไม่ระบุตำแหน่งในระบบขับเคลื่อนความเร็วสูงและกำลังสูง ช่วยป้องกันความล้มเหลวของตลับลูกปืนก่อนกำหนดได้โดยตรงเนื่องจากความเครียดจากความร้อนตามแนวแกน

วิศวกรเลือกตลับลูกปืน NU 309 ไม่เพียงเพราะความสามารถในการรับน้ำหนักในแนวรัศมีสูงเท่านั้น แต่ยังเลือกการทำงานเฉพาะที่ขาดไม่ได้อีกด้วย ช่วยแก้ปัญหาพื้นฐานทางกล ทำให้มั่นใจได้ถึงเสถียรภาพในการทำงานและอายุการใช้งานที่ยาวนานในการใช้งานตั้งแต่กระปุกเกียร์อุตสาหกรรมไปจนถึงมอเตอร์ไฟฟ้าขนาดใหญ่

กายวิภาคศาสตร์การออกแบบ: เหตุใดจึงไม่มีหน้าแปลนบนวงแหวนด้านใน

คุณลักษณะที่กำหนดของตลับลูกปืนแบบ NU คือวงแหวนด้านในไม่มีหน้าแปลนรวมเลย หน้าแปลนทั้งสองอยู่บนวงแหวนรอบนอก ทำหน้าที่นำทางชุดลูกกลิ้งและกรง การออกแบบโดยเจตนานี้ให้ข้อดีทางวิศวกรรมที่สำคัญสองประการ:

1. การเคลื่อนที่ตามแนวแกนไม่จำกัด
เพลาพร้อมกับวงแหวนด้านในสามารถเลื่อนตามแนวแกนภายในตลับลูกปืนได้ สิ่งนี้รองรับการขยายตัวหรือการหดตัวเนื่องจากความร้อนของเพลา ซึ่งเป็นเหตุการณ์ปกติในมอเตอร์และกระปุกเกียร์ระหว่างรอบการสตาร์ทและปิดเครื่อง โดยไม่สร้างแรงตามแนวแกนที่เป็นอันตรายซึ่งอาจทำให้แบริ่งรับภาระมากเกินไป

2. รองรับโหลดเรเดียลบริสุทธิ์
แบริ่งลูกกลิ้งทรงกระบอก NU 309 ได้รับการออกแบบให้รองรับเฉพาะภาระในแนวรัศมีที่หนักเท่านั้น เนื่องจากเป็นตลับลูกปืนแบบลอยตัวล้วนๆ ไม่ได้ตั้งใจสำหรับโหลดตามแนวแกนใดๆ คำจำกัดความเส้นทางโหลดที่ชัดเจนนี้ช่วยให้วิศวกรสามารถกำหนดการจัดการโหลดตามแนวแกนให้กับตลับลูกปืนกำหนดตำแหน่งโดยเฉพาะ (เช่น ตลับลูกปืนเม็ดกลมร่องลึกหรือตลับลูกปืนแบบ NUP) ที่ปลายอีกด้านของเพลา เพื่อเพิ่มประสิทธิภาพการออกแบบระบบทั้งหมด

ในทางปฏิบัติ หมายความว่าเมื่อคุณระบุตลับลูกปืน NU 309 คุณกำลังเลือกส่วนประกอบที่มีจุดประสงค์เดียวและชัดเจน นั่นคือ เพื่อรับมือแรงในแนวรัศมีในขณะที่รองรับการเติบโตของเพลาเชิงเส้น

ตัวชี้วัดประสิทธิภาพ: อัตราการโหลดและความสามารถด้านความเร็ว

ขนาดตลับลูกปืน NU 309 ได้รับการกำหนดมาตรฐานที่รู 45 มม. (d) x เส้นผ่านศูนย์กลางภายนอก 100 มม. (D) x ความกว้าง 25 มม. (B) ภายในซองขนาดกะทัดรัดนี้ ตลับลูกปืนให้ความสามารถในการรับน้ำหนักในแนวรัศมีอย่างมีนัยสำคัญ เนื่องจากมีการสัมผัสเส้นระหว่างลูกกลิ้งและรางน้ำ สำหรับการออกแบบตลับลูกปืนมาตรฐาน NU 309 ECP ตัวบ่งชี้ประสิทธิภาพหลักคือ:

• อัตราการโหลดไดนามิกพื้นฐาน (C): ~100.8 กิโลนิวตัน
• อัตราการโหลดคงที่พื้นฐาน (C0): ~90 กิโลนิวตัน
• ความเร็วจำกัดสำหรับการหล่อลื่นจาระบี/น้ำมัน: ~6,000 - 7,500 รอบ/นาที (ขึ้นอยู่กับส่วนต่อท้ายการออกแบบ เช่น ECJ, ECP หรือ ECM และวิธีการหล่อลื่น)

ค่าเหล่านี้ยืนยันว่าพิกัดการรับน้ำหนักของตลับลูกปืน NU 309 นั้นสูงเป็นพิเศษสำหรับขนาดของมัน ทำให้เหมาะสำหรับการใช้งานที่มีภาระในแนวรัศมีหนัก เช่น เพลาความเร็วสูงของกระปุกเกียร์อุตสาหกรรมหรือมอเตอร์ขับเคลื่อนหลัก

การเปรียบเทียบที่สำคัญ: NU 309 กับ NJ 309 กับ NUP 309

การทำความเข้าใจความแตกต่างในการออกแบบเล็กน้อยระหว่างประเภทตลับลูกปืนทรงกระบอกแถวเดี่ยวถือเป็นสิ่งสำคัญสำหรับการใช้งานที่ถูกต้อง ใช้ตารางด้านล่างเพื่อแยกความแตกต่าง NU 309 จากรุ่นใกล้เคียงที่สุด:

เมื่อทำการวิเคราะห์ NU 309 กับ NJ 309 ปัจจัยสำคัญในการตัดสินใจคือว่าการใช้งานของคุณต้องการตลับลูกปืนเพื่อรองรับการเคลื่อนที่ของเพลาในแนวแกน (เลือก NU) หรือรองรับภาระในแนวแกนด้วย (เลือก NJ) การแลกเปลี่ยนตลับลูกปืน NU 309 หรือการค้นหาที่เทียบเท่ากับ SKF NU 309 มักจะเน้นที่ข้อมูลจำเพาะด้านการทำงานเหล่านี้

วิศวกรรมประยุกต์: กรณีการใช้งานจริง

NU 309 สำหรับการใช้งานกระปุกเกียร์นั้นมีการใช้งานทั่วไปเป็นพิเศษ โดยเฉพาะบนเพลาอินพุตความเร็วสูง ในกรณีนี้ เพลาจะร้อนขึ้นอย่างรวดเร็วจากความเร็วรอบสูง ทำให้เกิดการขยายตัวทางความร้อนอย่างมีนัยสำคัญ NU 309 ทำหน้าที่เป็นตลับลูกปืนอิสระหรือตลับลูกปืนลอย ช่วยให้การขยายตัวนี้เกิดขึ้นโดยไม่ทำให้เกิดพรีโหลดในแนวแกนที่อาจนำไปสู่ความร้อนสูงเกินไปและการยึดติด ในทำนองเดียวกัน การกำหนดค่ามอเตอร์ไฟฟ้าแบบแบริ่งลอยถือเป็นแนวทางปฏิบัติมาตรฐานสำหรับมอเตอร์ที่มีขนาดเฟรมที่กำหนด เพื่อปกป้องแบริ่งปลายไดรฟ์และแบริ่งที่ไม่ใช่ปลายไดรฟ์จากความล้มเหลวที่เกิดจากความร้อน

อีกตัวอย่างในทางปฏิบัติคือ NU 309 สำหรับการใช้งานคอมเพรสเซอร์ ในคอมเพรสเซอร์แบบสกรูโรตารีหรือแบบแรงเหวี่ยง เพลาโรเตอร์จะขยายตัวอย่างมากเมื่อเครื่องจักรถึงอุณหภูมิในการทำงาน NU 309 บนด้านที่ไม่มีแรงผลักของโรเตอร์ช่วยให้มีอิสระในแนวแกนที่จำเป็น ช่วยให้มั่นใจว่าช่องว่างภายในที่สำคัญระหว่างโรเตอร์จะคงอยู่เพื่อประสิทธิภาพสูงสุด

คำแนะนำในการคัดเลือก: คำต่อท้ายและการกวาดล้างภายใน

เมื่อระบุตลับลูกปืน NU 309 รหัสต่อท้ายจะกำหนดรายละเอียดการออกแบบที่สำคัญซึ่งส่งผลต่อประสิทธิภาพ ตัวอย่างเช่น:

• อีซีพี: กรง PA66 เสริมใยแก้ว มีลูกกลิ้งอยู่ตรงกลาง ให้ความแข็งแกร่งที่ดีและมีความสามารถด้านความเร็วสูง
• อีซีเอ็ม: กรงทองเหลืองกลึงแบบมีลูกกลิ้ง เหมาะสำหรับอุณหภูมิที่สูงขึ้นและสภาวะที่มีความต้องการสูง
• อีซีเจ: กรงเหล็กอัดขึ้นรูป มีรางนำแบบลูกกลิ้ง ตัวเลือกที่แข็งแกร่งและคุ้มค่า

สิ่งสำคัญไม่แพ้กันคือการเลือกระยะห่างลูกปืน NU 309 ที่เหมาะสม สำหรับการใช้งานที่มีการไล่ระดับอุณหภูมิสูงระหว่างวงแหวนด้านในและด้านนอก มักจำเป็นต้องมีระยะห่างภายในแนวรัศมี C3 (มากกว่าปกติ) การระบุตลับลูกปืน NU 309 ECP/C3 ช่วยให้มั่นใจได้ว่าแม้ภายใต้สภาวะความร้อนที่รุนแรง ตลับลูกปืนจะไม่เกิดช่องว่างติดลบ ซึ่งจะทำให้อายุการใช้งานลดลงอย่างมาก

สำหรับวิศวกรที่มีอุปกรณ์รุ่นเก่า การทราบตัวเลือกการเปลี่ยนตลับลูกปืน NU 309 ที่เทียบเท่าหรือแม่นยำเป็นสิ่งสำคัญ จับคู่ขนาด อัตราโหลด ส่วนต่อท้ายการออกแบบ (ECP, ECM ฯลฯ) และเกรดระยะห่างภายใน (เช่น C3) ให้ตรงกันเสมอ เพื่อให้มั่นใจว่าจะมีการทดแทนโดยตรงและเชื่อถือได้ การทำความเข้าใจช่วงอุณหภูมิการทำงานของตลับลูกปืน NU 309 และข้อกำหนดในการหล่อลื่นอย่างถูกต้องก็เป็นสิ่งสำคัญเช่นกันในการบรรลุอายุการใช้งาน L10 ที่คำนวณไว้
