คู่มือการเลือกตลับลูกปืนปลายก้านสูบ SIZJ12: เหตุใดจึงดีเยี่ยมในการใช้งานที่มีความต้องการสูง

บทนำ: กระดูกสันหลังทางวิศวกรรมของระบบข้อต่อ

ในการออกแบบทางกล ส่วนประกอบเพียงไม่กี่ชิ้นมีความเรียบง่ายแต่มีความสำคัญอย่างยิ่งยวดเท่ากับตลับลูกปืนปลายก้าน ที่ ตลับลูกปืน SIZJ12 แสดงถึงวิวัฒนาการที่ประณีตของแนวคิดตลับลูกปืนกาบทรงกลม สร้างขึ้นโดยมีจุดประสงค์เพื่อจัดการโหลดคงที่สูง รองรับการวางแนวเชิงมุม และทนทานต่อความรุนแรงของสภาพแวดล้อมทางอุตสาหกรรม การกำหนด SIZJ12 เข้ารหัสมิติเฉพาะและมาตรฐานเกลียวที่สอดคล้องกับเกลียวตัวเมีย 1/2-20 ยูเอ็นเอฟ ทำให้เป็นโซลูชันแบบดรอปอินสำหรับการออกแบบการเชื่อมต่อที่มีอยู่จำนวนมาก ขณะเดียวกันก็เสนอการอัพเกรดประสิทธิภาพเหนือทางเลือกทั่วไป

คู่มือนี้นอกเหนือไปจากข้อกำหนดเฉพาะของแค็ตตาล็อกเพื่อสำรวจเหตุผลทางวิศวกรรมที่อยู่เบื้องหลังการเลือกของ SIZJ12 เราวิเคราะห์ความสามารถในการรับน้ำหนักคงที่ 28 กิโลนิวตัน ผลจากหน้าสัมผัสการเลื่อนแบบเหล็กบนเหล็ก และข้อควรพิจารณาในทางปฏิบัติที่แยกความแตกต่างจากรุ่นต่างๆ เช่น ซิลซเจ12 แบบเกลียวซ้าย สำหรับวิศวกรออกแบบและผู้เชี่ยวชาญด้านการบำรุงรักษา การทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญในการเพิ่มประสิทธิภาพอายุการใช้งานและความน่าเชื่อถือของระบบในการใช้งานต่างๆ ตั้งแต่การเชื่อมโยงอุปกรณ์ก่อสร้างไปจนถึงแขนอัตโนมัติรอบสูง

ข้อมูลจำเพาะหลัก: การถอดรหัสขนาดตลับลูกปืน SIZJ12 และพิกัดโหลด

SIZJ12 เป็นปลายก้านวัดขนาดเมตริกพร้อมขนาดเกลียวแบบอิมพีเรียล ซึ่งเป็นตัวเลือกการออกแบบแบบไฮบริดที่มักปรากฏในเครื่องจักรที่มาจากทั่วโลก ตารางด้านล่างสรุปคุณสมบัติทางกายภาพและประสิทธิภาพที่สำคัญ ซึ่งเป็นพื้นฐานสำหรับกระบวนการคัดเลือกทางวิศวกรรม ข้อมูลจำเพาะเหล่านี้ส่งผลโดยตรงต่อความเหมาะสมของตลับลูกปืนสำหรับเส้นทางโหลดเฉพาะ ข้อจำกัดของซองจดหมาย และช่วงการบำรุงรักษา

อัตราโหลดคงที่ 28 kN มีความสำคัญเป็นพิเศษสำหรับการใช้งานที่มีความต้องการสูง ตัวเลขนี้ไม่ได้เป็นเพียงค่าสูงสุดทางทฤษฎี แต่เป็นค่าที่ผ่านการตรวจสอบแล้วว่าตลับลูกปืนสามารถรองรับภาระที่มั่นคงและไม่หมุนได้ โดยไม่มีการเสียรูปถาวรของรางน้ำหรือลูกบอล ในเครื่องจักรก่อสร้าง ที่ส่วนต่อของบุ้งกี๋และขาเหล็กกันโคลงต้องเผชิญกับโหลดสูงสุดระหว่างการยึดอยู่กับที่ ส่วนต่างนี้จะกลายเป็นตัวสร้างความแตกต่างด้านความน่าเชื่อถือ หน้าสัมผัสเลื่อนแบบเหล็กบนเหล็ก ผสมผสานกับตัวเครื่องที่เคลือบฟอสเฟตและลูกบอลชุบโครเมียม ช่วยให้มั่นใจได้ว่า SIZJ12 ยังคงสามารถใช้งานได้แม้ในสภาพแวดล้อมที่มีฝุ่นหรือมีการกัดกร่อนเล็กน้อย โดยยังคงรักษาการหล่อลื่นอย่างสม่ำเสมอ

การออกแบบที่เน้นการใช้งาน: เพราะเหตุใด SIZJ12 จึงเป็นเลิศ

ประสิทธิภาพของ ตลับลูกปืน SIZJ12 ในการใช้งานที่มีความต้องการสูงนั้นเกิดจากการเลือกใช้วัสดุ เกณฑ์ความคลาดเคลื่อนทางเรขาคณิต และคุณลักษณะเฉพาะของตลับลูกปืนธรรมดาทรงกลม วงแหวนด้านในทรงกลมและลูกปืนของ SIZJ12 ต่างจากตลับลูกปืนเม็ดกลิ้งที่ต้องการการจัดตำแหน่งที่แม่นยำเพื่อหลีกเลี่ยงการ brinelling วงแหวนด้านในทรงกลมและลูกปืนของ SIZJ12 รองรับการวางแนวที่ไม่ตรงเชิงมุม ช่วยลดความจำเป็นในการใช้โครงสร้างการติดตั้งที่แม่นยำเป็นพิเศษ ความคลาดเคลื่อนนี้ช่วยลดความยุ่งยากในการประกอบและลดต้นทุนการผลิต ซึ่งเป็นข้อได้เปรียบที่สำคัญในอุปกรณ์การผลิตขนาดใหญ่

นอกจากนี้ เกลียวตัวเมีย UNF 1/2-20 ยังรับประกันความเข้ากันได้กับปลายก้านมาตรฐานและข้อต่อการปรับที่หลากหลาย ระยะพิทช์ที่ละเอียดทำให้สามารถปรับความยาวได้อย่างแม่นยำ ซึ่งมีความสำคัญอย่างยิ่งในระบบอัตโนมัติและเครื่องจักรบรรจุภัณฑ์ ซึ่งความแม่นยำของตำแหน่งส่งผลโดยตรงต่อรอบเวลาและคุณภาพของผลิตภัณฑ์ ใน ตลับลูกปืนสำหรับอุตสาหกรรมบรรจุภัณฑ์ ในกรณีที่เกี่ยวข้องกับการเคลื่อนไหวเป็นระยะๆ ความเร็วสูงและความสะอาด โครงสร้างที่แข็งแกร่งของ SIZJ12 และความง่ายในการหล่อลื่นซ้ำจะช่วยรักษาเวลาทำงานและลดการบำรุงรักษาที่ไม่ได้กำหนดไว้

• เครื่องจักรก่อสร้าง: แขนของรถขุด ส่วนต่อของรถดันดิน ส่วนรองรับบูมของเครน ซึ่งมีแรงกระแทกและฝุ่นเป็นส่วนใหญ่
• อุตสาหกรรมบรรจุภัณฑ์: เครื่องซีลแบบฟอร์ม เครื่องสร้างกล่อง เครื่องเปลี่ยนทิศทางสายพานลำเลียง ซึ่งความเร็วและความแม่นยำเป็นสิ่งสำคัญที่สุด
• อุปกรณ์อัตโนมัติ: แขนหุ่นยนต์ หน่วยหยิบและวาง การเชื่อมต่อแอคชูเอเตอร์เชิงเส้น - เมื่อมีการวางแนวที่ไม่ตรงและการโหลดแบบวน

การวิเคราะห์เปรียบเทียบ: SIZJ12 กับ SILZJ12 ด้ายซ้ายมือ

ภาวะที่กลืนไม่เข้าคายไม่ออกในการเลือกทั่วไปเกี่ยวข้องกับการเลือกระหว่าง SIZJ12 และ SILZJ12 ซึ่งเป็นเกลียวซ้าย แม้ว่าแบริ่งทั้งสองจะมีข้อกำหนดการเจาะ เส้นผ่านศูนย์กลางภายนอก ความกว้าง และพิกัดการรับน้ำหนักที่เหมือนกัน การวางแนวของเกลียวจะกำหนดการใช้งานในชุดข้อต่อข้อต่อหรือแบบผลักดึง ตารางด้านล่างเน้นความแตกต่างที่สำคัญเพื่อเป็นแนวทางในการเลือก

เมื่อออกแบบตัวต่อด้วยเกลียวที่อยู่ตรงข้ามกัน การรวมกันของ SIZJ12 และ SILZJ12 ช่วยให้สามารถปรับความยาวได้ละเอียดโดยเพียงแค่หมุนก้านสูบ สิ่งนี้มีประโยชน์อย่างยิ่งในระบบปรับความตึงของเครื่องจักรบรรจุภัณฑ์และชุดบังคับเลี้ยวของอุปกรณ์การเกษตร การเลือกในที่สุดจะขึ้นอยู่กับรูปแบบทางกลและทิศทางของแรงบิดที่ใช้ระหว่างการปรับ; อย่างไรก็ตาม ตลับลูกปืนทั้งสองตัวให้ประสิทธิภาพการรับน้ำหนักที่เท่ากัน ทำให้มั่นใจได้ว่าการออกแบบที่ยืดหยุ่นจะไม่แลกกับความแข็งแรงเชิงกล

ประสิทธิภาพในสภาวะสุดขั้ว: อุณหภูมิสูงและสภาพแวดล้อมที่รุนแรง

หนึ่งในคำถามที่พบบ่อยที่สุดเกี่ยวกับ SIZJ12 คือเรื่องความเหมาะสม ตลับลูกปืนปลายก้านสำหรับการใช้งานที่อุณหภูมิสูง . ในขณะที่โครงสร้างเหล็กบนเหล็กมาตรฐานมีข้อได้เปรียบเหนือตลับลูกปืนที่บุด้วยโพลีเมอร์ในอุณหภูมิที่สูงขึ้น (โดยทั่วไปจะสูงถึง 150°C ต่อเนื่อง และสูงสุดถึง 200°C ในระยะเวลาสั้นๆ) การหล่อลื่นที่เหมาะสมถือเป็นปัจจัยสำคัญ ตัวฐานที่เป็นเหล็กกล้าคาร์บอนและลูกเหล็กชุบแข็งจะคงคุณสมบัติทางกลไว้ภายในช่วงอุณหภูมินี้ ในขณะที่ซับ PTFE จะเริ่มเสื่อมสภาพ

ในทางปฏิบัติ SIZJ12 ได้ถูกนำไปใช้ในเตาอบอุตสาหกรรม ส่วนเชื่อมต่อโรงงานแอสฟัลต์ และแท่งควบคุมที่ยึดเครื่องยนต์ ซึ่งมีอุณหภูมิโดยรอบเกิน 100°C เป็นประจำ ผู้ใช้รายงานว่าจาระบีที่มีอุณหภูมิสูง (เช่น จาระบีที่มีส่วนประกอบของเพอร์ฟลูออโรโพลีอีเทอร์หรือไฮโดรคาร์บอนสังเคราะห์) ตลับลูกปืนจะรักษาลักษณะการสึกหรอและความสามารถในการรับน้ำหนักไว้ อย่างไรก็ตาม การหล่อลื่นซ้ำตามปกติไม่สามารถต่อรองได้ เนื่องจากการขยายตัวของส่วนประกอบเหล็กที่อุณหภูมิสูงสามารถลดระยะห่างภายใน และอาจนำไปสู่แรงเสียดทานที่เพิ่มขึ้นหากการหล่อลื่นไม่เพียงพอ

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและบำรุงรักษา

การติดตั้งที่เหมาะสมเป็นพื้นฐานในการตระหนักถึงศักยภาพเต็มประสิทธิภาพของตลับลูกปืน SIZJ12 รายการตรวจสอบต่อไปนี้สรุปขั้นตอนที่สำคัญเพื่อหลีกเลี่ยงความล้มเหลวทั่วไป โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีการสั่นสะเทือนสูงที่เกี่ยวข้อง ตลับลูกปืนปลายก้านอัตโนมัติ และการใช้งานอุปกรณ์ก่อสร้าง

• การเตรียมด้าย: ทำความสะอาดเกลียว 1/2-20 UNF ให้ละเอียด และใช้ล็อคเกลียวที่มีความแข็งแรงปานกลาง หากส่วนต่อมีการสั่นสะเทือน ตรวจสอบให้แน่ใจว่าแกนผสมพันธุ์มีการลบมุมเพื่อหลีกเลี่ยงไม่ให้เกลียวไขว้
• การตรวจสอบการจัดตำแหน่ง: แม้ว่า SIZJ12 จะรองรับการวางแนวที่ไม่ตรง ±8° แต่อย่าให้เกินมุมนี้ในระหว่างสภาวะคงที่หรือไดนามิก เพื่อป้องกันการโหลดที่ขอบและการสึกหรอก่อนเวลาอันควร
• การหล่อลื่น: ก่อนการติดตั้ง ให้ฉีดจาระบี EP คุณภาพสูง (ความดันสูง) ผ่านข้อต่อจาระบี หมุนลูกบอลเพื่อกระจายสารหล่อลื่นให้ทั่วพื้นผิวเลื่อน
• การประยุกต์ใช้แรงบิด: เมื่อขันน็อตแยมให้แน่น อย่าใช้แรงบิดมากเกินไป ใช้ประแจทอร์คเพื่อใช้ค่าที่แนะนำของผู้ผลิต (โดยทั่วไปคือ 12–15 N·m สำหรับเกลียว 1/2-20 UNF) เพื่อหลีกเลี่ยงการหลุดของเกลียวหรือการบิดเบี้ยวของตัวเสื้อตลับลูกปืน

ควรปรับช่วงเวลาการบำรุงรักษาตามรอบการทำงาน สำหรับการทำงานต่อเนื่องในสภาพแวดล้อมที่มีฝุ่นหรือมีความชื้นสูง แนะนำให้ทำการหล่อลื่นซ้ำทุกสัปดาห์ การตรวจสอบการเคลื่อนไหวของตลับลูกปืนเพื่อหาความหยาบหรือการเล่นที่เพิ่มขึ้นสามารถส่งสัญญาณถึงการสึกหรอ ช่วยให้สามารถเปลี่ยนได้ในเชิงรุกก่อนที่จะเกิดความล้มเหลวร้ายแรง

คำถามที่พบบ่อย (FAQ)

ภาพรวม: โครงสร้างตลับลูกปืน SIZJ12 และเส้นทางการรับน้ำหนัก

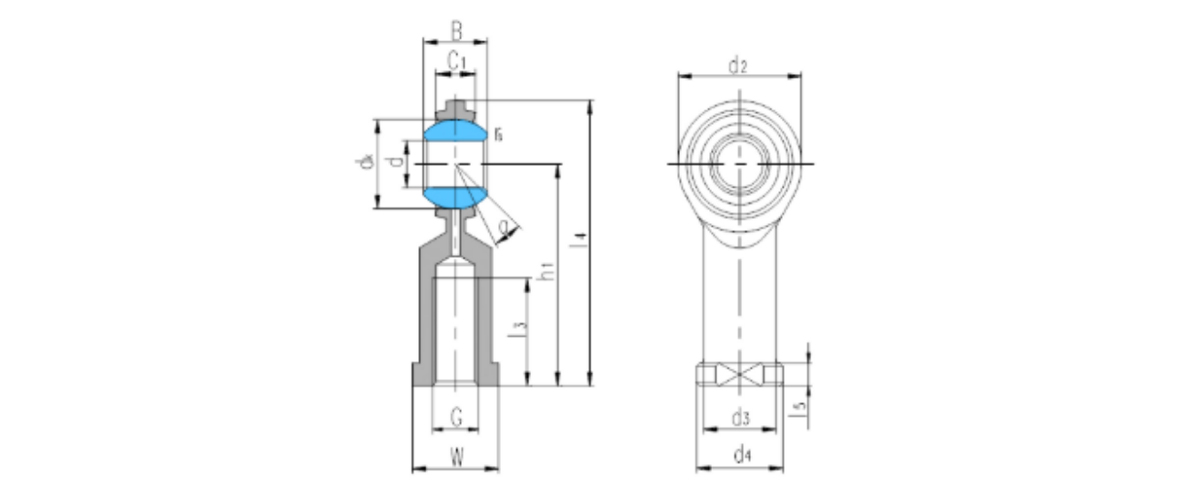

ภาพประกอบ SVG ต่อไปนี้แสดงภาพตัดขวางของตลับลูกปืนปลายก้านสูบ SIZJ12 โดยเน้นส่วนประกอบหลักและเส้นทางการถ่ายโอนน้ำหนักผ่านส่วนต่อประสานทรงกลม การออกแบบเน้นบริเวณหน้าสัมผัสระหว่างเหล็กบนเหล็กที่แข็งแกร่ง และโครงสร้างเกลียวในที่ผสานรวมกับข้อต่อมาตรฐาน
