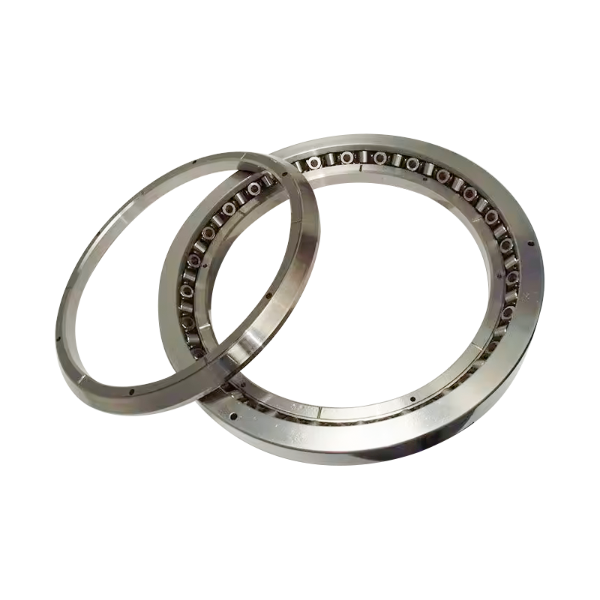

แบริ่งลูกกลิ้งเรียวแบบไขว้แสดงถึงความก้าวหน้าที่สำคัญในด้านวิศวกรรมเครื่องกล โดยนำเสนอความแม่นยำที่ไม่เคยมีมาก่อนและความสามารถในการรับน้ำหนักบรรทุกสำหรับการใช้งานในอุตสาหกรรมที่มีความต้องการสูง ส่วนประกอบที่ซับซ้อนเหล่านี้ผสมผสานข้อดีของทั้งแบริ่งลูกกลิ้งแบบไขว้และการออกแบบเรียว ทำให้เกิดโซลูชันที่ตอบสนองความต้องการที่ซับซ้อนของเครื่องจักรสมัยใหม่
ความน่าดึงดูดพื้นฐานของ แบริ่งลูกกลิ้งเรียว อยู่ที่ความสามารถในการรองรับโหลดแนวรัศมีและแนวแกนรวมกันพร้อมกัน ในขณะที่ยังคงความแม่นยำในการหมุนที่ยอดเยี่ยม เมื่อหลักการเหล่านี้รวมเข้ากับการกำหนดค่าแบบข้าม ผลลัพธ์ก็คือระบบตลับลูกปืนที่สามารถรองรับสภาวะโหลดที่รุนแรงได้ ขณะเดียวกันก็รักษาพิกัดความเผื่อที่แน่นซึ่งจำเป็นสำหรับการใช้งานแบบโรตารีที่มีความแม่นยำ
อุตสาหกรรมตั้งแต่การผลิตเซมิคอนดักเตอร์ไปจนถึงการประกอบชิ้นส่วนการบินและอวกาศต้องพึ่งพาตลับลูกปืนเหล่านี้มากขึ้นเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความน่าเชื่อถือของอุปกรณ์ ข้อกำหนดด้านความแม่นยำของแบริ่งลูกกลิ้งเรียวแบบไขว้ทำให้ขาดไม่ได้สำหรับการใช้งานที่แม้แต่การวางแนวที่ไม่ตรงด้วยกล้องจุลทรรศน์ก็อาจทำให้ประสิทธิภาพการทำงานหรือคุณภาพของผลิตภัณฑ์ลดลงได้
แบริ่งลูกกลิ้งเรียวแบบไขว้ประกอบด้วยสี่องค์ประกอบหลักที่ทำงานประสานกันอย่างกลมกลืน: ร่องน้ำด้านนอก ร่องน้ำด้านใน ลูกกลิ้งเรียว และชุดประกอบกรง ส่วนประกอบแต่ละชิ้นได้รับการออกแบบทางวิศวกรรมด้วยความแม่นยำอย่างพิถีพิถันเพื่อให้แน่ใจว่ามีการกระจายโหลดที่เหมาะสมที่สุดและมีแรงเสียดทานน้อยที่สุด
รางน้ำด้านนอกมีพื้นผิวที่ทำมุมอย่างแม่นยำซึ่งตรงกับมุมเทเปอร์ของลูกกลิ้ง โดยทั่วไปจะมีมุมตั้งแต่ 10 ถึง 25 องศา ขึ้นอยู่กับข้อกำหนดการใช้งาน รูปทรงนี้ช่วยให้ตลับลูกปืนสามารถรับน้ำหนักที่เข้าใกล้แกนหมุนได้ ซึ่งทำให้ตลับลูกปืนแตกต่างจากการออกแบบลูกกลิ้งทรงกระบอกแบบดั้งเดิม
รูปทรงของร่องน้ำด้านในสะท้อนโครงร่างของสนามแข่งด้านนอก แต่มักจะรวมเข้ากับโครงสร้างตัวเรือนที่เป็นหนึ่งเดียว การออกแบบนี้ช่วยลดจำนวนส่วนประกอบที่แยกจากกันซึ่งต้องมีการจัดตำแหน่ง จึงทำให้การติดตั้งง่ายขึ้นในขณะที่ปรับปรุงความน่าเชื่อถือของระบบ
ลูกกลิ้งเรียวแสดงถึงนวัตกรรมที่สำคัญในการออกแบบตลับลูกปืน ต่างจากลูกกลิ้งทรงกระบอกที่กระจายโหลดอย่างสม่ำเสมอตลอดความยาว ลูกกลิ้งเรียวจะรวมโหลดในลักษณะควบคุมซึ่งจะช่วยเพิ่มประสิทธิภาพความเค้นสัมผัสให้สูงสุด
มุมเรียวของลูกกลิ้งแต่ละตัวโดยทั่วไปจะอยู่ในช่วง 10 ถึง 25 องศา โดยเลือกอย่างระมัดระวังโดยพิจารณาจากโปรไฟล์การรับน้ำหนักเฉพาะที่คาดหวังระหว่างการทำงาน มุมเทเปอร์ที่ตื้นกว่าจะให้ความสามารถในการรับน้ำหนักในแนวรัศมีที่ดีกว่า ในขณะที่มุมที่สูงชันจะช่วยเพิ่มความสามารถในการจัดการโหลดตามแนวแกน
| มุมเรียว | ความสามารถในการรับน้ำหนักแนวรัศมี | ความสามารถในการรับน้ำหนักตามแนวแกน | แอปพลิเคชันทั่วไป |
|---|---|---|---|
| 10 องศา | สูงมาก | ปานกลาง | รองรับแกนหมุนแนวตั้ง |
| 15 องศา | สูง | สูง | รองรับน้ำหนักที่สมดุล |
| 20 องศา | ปานกลาง | สูงมาก | การโหลดแบบเน้นแรงผลักดัน |
ในการกำหนดค่าแบบเรียวขวาง วงแหวนแบริ่งหลายอันจะถูกจัดเรียงเพื่อให้แกนลูกกลิ้งเรียวตัดกันที่จุดร่วม การจัดเรียงทางเรขาคณิตนี้ให้ข้อได้เปรียบที่สำคัญหลายประการเหนือการออกแบบตลับลูกปืนแบบเรียงซ้อนแบบดั้งเดิม
ที่ XRT060-NT แบริ่ง แสดงถึงมาตรฐานที่นำมาใช้กันอย่างแพร่หลายในประเภทตลับลูกปืนแบบเรียวขวาง โดยนำเสนอการผสมผสานที่สมดุลระหว่างประสิทธิภาพขนาดและความสามารถในการรับน้ำหนัก การทำความเข้าใจพารามิเตอร์มิติเป็นสิ่งสำคัญสำหรับการเลือกและบูรณาการเข้ากับระบบที่มีความแม่นยำอย่างเหมาะสม
ที่ dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
ที่ static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
ที่ XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
การเลือกเกรดที่มีความแม่นยำส่งผลโดยตรงต่อความแม่นยำในการหมุนและพิกัดความเผื่อของการรันเอาท์ที่อนุญาต โดยทั่วไปเกรด P4 จะรักษาความเบี่ยงเบนหนีศูนย์ในแนวรัศมีไว้ภายใน 0.005 มิลลิเมตร ในขณะที่เกรด P2 จะลดค่าเผื่อนี้ลงเหลือประมาณ 0.002 มิลลิเมตร
ในสภาพแวดล้อมของเครื่องมือกลที่ควบคุมด้วยตัวเลขด้วยคอมพิวเตอร์ แบริ่งลูกกลิ้งเรียวข้าม ระบบช่วยให้ขั้นตอนการกำหนดตำแหน่งที่แม่นยำเพื่อให้บรรลุความสามารถในการทำซ้ำตำแหน่งซึ่งจำเป็นสำหรับการผลิตคุณภาพสูง การใช้งานโต๊ะ CNC จะต้องแบกรับภาระหลายทิศทางที่ซับซ้อน รวมถึงการกระจายน้ำหนักในแนวตั้ง แรงตัดในแนวนอน และโมเมนต์การหมุนจากความไม่สมดุลของสปินเดิล
ที่ crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
การใช้งานหุ่นยนต์อุตสาหกรรมถือเป็นหนึ่งในกรณีการใช้งานตลับลูกปืนที่มีความต้องการมากที่สุดในการผลิตสมัยใหม่ แบริ่งแกว่งของหุ่นยนต์จะต้องรองรับน้ำหนักรวมของส่วนประกอบปลายเอฟเฟกต์ ตัวเปลี่ยนเครื่องมือ และชิ้นงาน ในขณะที่ยังคงความแม่นยำของตำแหน่งเชิงมุมที่แม่นยำตลอดรอบการทำงานนับล้านรอบ
การใช้งานแกว่งหุ่นยนต์อุตสาหกรรมทั่วไปอาจทำให้แบริ่งรับแรงในแนวรัศมีเกิน 50,000 นิวตันรวมกับแรงตามแนวแกนถึง 30,000 นิวตัน ซึ่งใช้งานพร้อมกันระหว่างการเคลื่อนที่แบบหลายแกน การออกแบบแบบเรียวขวางช่วยจัดการรูปแบบการรับน้ำหนักที่ซับซ้อนเหล่านี้ได้อย่างมีประสิทธิภาพมากกว่าทางเลือกแบบเดิม ส่งผลให้อายุการใช้งานของตลับลูกปืนยาวนานขึ้นและความสามารถในการทำซ้ำตำแหน่งที่ดีขึ้น
ระบบการถ่ายภาพทางการแพทย์ เช่น เครื่องสแกนเอกซเรย์คอมพิวเตอร์และอุปกรณ์สร้างภาพด้วยคลื่นสนามแม่เหล็ก ใช้ตลับลูกปืนที่มีความแม่นยำในกลไกการหมุนโครงสำหรับตั้งสิ่งของ การใช้งานเหล่านี้ต้องการความนุ่มนวลในการหมุนเป็นพิเศษ ความแปรปรวนของรันเอาท์น้อยที่สุด และประสิทธิภาพที่เชื่อถือได้ตลอดระยะเวลาการทำงานที่ขยายออกไปโดยไม่ต้องบำรุงรักษา
ที่ stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
อุปกรณ์ขนถ่ายแผ่นเวเฟอร์ เครื่องพิมพ์หิน และเครื่องมือมาตรวิทยาที่มีความแม่นยำพึ่งพาแบริ่งลูกกลิ้งเรียวแบบไขว้เพื่อความสามารถในการรับน้ำหนักโมเมนต์ที่ยอดเยี่ยมและความแม่นยำในการหมุน การใช้งานเหล่านี้มักจะทำงานในห้องที่มีสภาพแวดล้อมที่มีการควบคุม ซึ่งความเสถียรของอุณหภูมิเป็นสิ่งสำคัญ และวิธีการหล่อลื่นแบบเดิมไม่เพียงพอ
ที่ precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
ที่ distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| ด้านประสิทธิภาพ | ข้ามเรียว | ทรงกระบอกข้าม |
|---|---|---|
| ความสามารถในการรับน้ำหนักตามแนวแกน | ยอดเยี่ยม | จำกัด |
| การจัดการโหลดชั่วขณะ | ซูพีเรียร์ | ดี |
| ความสามารถในการรับน้ำหนักแนวรัศมี | สูง | สูงมาก |
| ช่วงอุณหภูมิในการทำงาน | -40 ถึง 120C | -40 ถึง 100C |
| ความซับซ้อนในการปรับพรีโหลด | ปานกลาง | เรียบง่าย |
| ต้นทุนต่อหน่วย | ปานกลาง | ล่าง |
การออกแบบลูกกลิ้งทรงกระบอกจะเน้นการรับน้ำหนักตลอดความยาวลูกกลิ้งทั้งหมด ทำให้เกิดหน้าสัมผัสแนวเส้นที่กระจายแรงอย่างสม่ำเสมอ รูปทรงนี้ให้ความแข็งในแนวรัศมีสูงสุดต่อขนาดหน่วย ทำให้การกำหนดค่าทรงกระบอกเหมาะสำหรับการใช้งานที่เน้นการโหลดในแนวรัศมีล้วนๆ
การกำหนดค่าลูกกลิ้งเรียวจะสร้างรูปแบบการสัมผัสแบบจุดที่รวมภาระไว้ที่ปลายลูกกลิ้ง จากนั้นจึงกระจายภาระนี้ผ่านรูปทรงเรียวไปยังศูนย์กลางของตลับลูกปืน การจัดเรียงนี้จะเสียสละความสามารถในการรับน้ำหนักในแนวรัศมีบางส่วนเพื่อให้ได้คุณลักษณะการจัดการโหลดตามแนวแกนและโมเมนต์ที่เหนือกว่า
วิศวกรควรเลือกการกำหนดค่าแบบเรียวขวางเมื่อการใช้งานเกี่ยวข้องกับส่วนประกอบในแนวแกนที่สำคัญ โหลดแบบคานยื่น หรือรูปแบบการโหลดแบบหลายทิศทางที่ซับซ้อน การออกแบบทรงกระบอกแบบไขว้พิสูจน์ได้ว่าประหยัดมากขึ้นเมื่อมีภาระในแนวรัศมีครอบงำและส่วนประกอบในแนวแกนยังคงอยู่เพียงเล็กน้อย
พรีโหลดแสดงถึงแรงอัดที่ได้รับการควบคุมอย่างระมัดระวังซึ่งใช้กับส่วนประกอบของตลับลูกปืนก่อนการโหลดในการปฏิบัติงาน เทคนิคนี้กำจัดระยะห่างภายในและสร้างการกระจายน้ำหนักที่คาดเดาได้ ซึ่งช่วยเพิ่มความแข็ง ลดเสียงรบกวน และปรับปรุงความนุ่มนวลในการหมุน
ในระบบแบริ่งลูกกลิ้งเรียวแบบไขว้ การปรับพรีโหลดจะส่งผลโดยตรงต่อพารามิเตอร์ประสิทธิภาพที่สำคัญหลายประการ รวมถึงความแข็งในแนวรัศมี การเบี่ยงเบนหนีศูนย์ในแนวแกน ความเสถียรทางความร้อน และการสร้างเสียงรบกวน การบรรลุค่าพรีโหลดที่เหมาะสมที่สุดนั้นจำเป็นต้องรักษาสมดุลระหว่างวัตถุประสงค์การแข่งขัน: ค่าพรีโหลดที่เพียงพอเพื่อให้มั่นใจถึงความแม่นยำและความแข็งแกร่ง แต่ไม่มากจนทำให้อายุการใช้งานของตลับลูกปืนลดลงจากความเครียดภายในที่มากเกินไป
ที่ XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
โหลดล่วงหน้าที่มากเกินไปจะเร่งการสึกหรอของแบริ่งเนื่องจากความล้าของวัสดุที่เกิดจากความเครียด ประสบการณ์ในอุตสาหกรรมแนะนำว่าค่าพรีโหลดที่เกิน 50 เปอร์เซ็นต์ของพิกัดโหลดไดนามิกควรใช้เฉพาะในการใช้งานที่การลดเสียงรบกวนหรือการปรับปรุงความแข็งทำให้อายุการใช้งานของตลับลูกปืนลดลง
ที่ bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
การวิเคราะห์โหลดควรพิจารณาถึงโหลดสูงสุด โหลดเฉลี่ย และรูปแบบการโหลดแบบวน การใช้งานเครื่องมือกลอาจพบกับการโหลดในแนวรัศมีอย่างต่อเนื่องที่ 20,000 นิวตัน โดยมีแรงสูงสุดเป็นครั้งคราวถึง 45,000 นิวตัน ในระหว่างลำดับการชะลอตัวอย่างรวดเร็ว
การเลือกเกรดที่มีความแม่นยำขึ้นอยู่กับข้อกำหนดด้านความแม่นยำในการหมุนที่กำหนดโดยการใช้งาน แกนเจียร อุปกรณ์สร้างภาพทางการแพทย์ และเครื่องมือการผลิตเซมิคอนดักเตอร์ต้องการประสิทธิภาพเกรด P2 ในขณะที่เครื่องจักรอุตสาหกรรมมาตรฐานมักจะทำงานได้อย่างเพียงพอกับการจัดประเภท P4
เกรดความเที่ยงตรงสูงจะเน้นราคาระดับพรีเมียม แต่ให้ความแม่นยำที่เหนือกว่าซึ่งอาจพิสูจน์ได้ว่าจำเป็นต่อการรักษาคุณภาพของผลิตภัณฑ์หรือประสิทธิภาพของอุปกรณ์ในการใช้งานที่มีความละเอียดอ่อน
การเลือกกลยุทธ์พรีโหลดจำเป็นต้องมีการลดเสียงรบกวนที่สมดุล การเพิ่มความแข็ง และการพิจารณาอายุการใช้งานของตลับลูกปืน การใช้งานที่ให้ความสำคัญกับการทำงานที่ราบรื่นและความแม่นยำของตำแหน่ง โดยทั่วไปจะใช้กลยุทธ์การโหลดสปริงล่วงหน้าซึ่งจะรักษาแรงคงที่ตลอดอายุการใช้งานของตลับลูกปืน
วัสดุตลับลูกปืนมาตรฐานทำงานได้ดีเพียงพอสำหรับอุณหภูมิอุตสาหกรรมทั่วไปตั้งแต่ลบ 40 ถึง 100 องศาเซลเซียส การใช้งานที่ต้องการช่วงอุณหภูมิที่ขยายหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนอาจจำเป็นต้องเลือกวัสดุพิเศษ รวมถึงส่วนประกอบเซรามิกหรือสแตนเลส
การเลือกตลับลูกปืนขั้นสุดท้ายจำเป็นต้องมีการวิเคราะห์ต้นทุนและผลประโยชน์ โดยเปรียบเทียบค่าใช้จ่ายตลับลูกปืนกับระยะเวลาการบริการที่คาดหวัง ข้อกำหนดในการบำรุงรักษา และมูลค่าการลดความเสี่ยง ตลับลูกปืนที่คิดเป็น 5 เปอร์เซ็นต์ของต้นทุนอุปกรณ์ทั้งหมดอาจเหมาะสมกับข้อกำหนดเฉพาะระดับพรีเมียม หากช่วยลดเวลาหยุดทำงานที่ส่งผลต่อการดำเนินการผลิตที่มีมูลค่าสูง
การติดตั้งตลับลูกปืนให้ประสบความสำเร็จเริ่มต้นด้วยการเตรียมพื้นผิวอย่างพิถีพิถัน พื้นผิวการติดตั้งต้องได้รับการทำความสะอาดเพื่อขจัดสิ่งปนเปื้อนทั้งหมด และต้องตรวจสอบส่วนประกอบตลับลูกปืนเพื่อดูความเสียหายหรือข้อบกพร่องในการขนส่งก่อนทำการติดตั้ง
เมื่อตลับลูกปืนอยู่ในตำแหน่งแล้ว การพรีโหลดจะต้องดำเนินการอย่างระมัดระวังโดยใช้อุปกรณ์ที่สอบเทียบแล้ว ระบบพรีโหลดสปริงควรได้รับการตรวจสอบเพื่อส่งแรงที่ระบุผ่านการทดสอบการวัดโหลดก่อนดำเนินการ
การปรับพรีโหลดตามแผ่นชิมจำเป็นต้องคำนวณความหนาของปึกแผ่นชิมอย่างระมัดระวังเพื่อให้ได้ค่าพรีโหลดตามเป้าหมาย ขนาดและการกำหนดค่าตลับลูกปืนแต่ละอันมีข้อกำหนดระยะห่างเฉพาะซึ่งต้องคำนวณแยกกัน
การติดตั้งตลับลูกปืนใหม่จะได้รับประโยชน์จากระยะเวลาการปั่นเงาที่ค่อยเป็นค่อยไป โดยที่ภาระจะเพิ่มขึ้นอย่างต่อเนื่องก่อนที่จะถึงระดับการปฏิบัติงานเต็มรูปแบบ วิธีการนี้ช่วยให้ส่วนประกอบของตลับลูกปืนสามารถจัดตำแหน่งให้อยู่ในตำแหน่งที่เหมาะสมที่สุด และกระจายการสึกหรอเริ่มแรกอย่างเท่าๆ กันทั่วทั้งองค์ประกอบที่กลิ้ง
โดยทั่วไประยะเวลาการปั่นเงาจะขยายออกไป 8 ถึง 24 ชั่วโมง ขึ้นอยู่กับความรุนแรงของการใช้งาน ในระหว่างการปั่นเงา ผู้ปฏิบัติงานควรตรวจสอบอุณหภูมิตลับลูกปืน เสียง และลักษณะการสั่นสะเทือน เพื่อระบุปัญหาการติดตั้งที่อาจเกิดขึ้นก่อนเริ่มการทำงานแบบเต็มโหลด
การตรวจสอบสภาพปกติจะช่วยยืดอายุการใช้งานของตลับลูกปืนและป้องกันความล้มเหลวร้ายแรง การวิเคราะห์การสั่นสะเทือน แนวโน้มอุณหภูมิ และการตรวจสอบเสียง จะช่วยเตือนล่วงหน้าถึงการเสื่อมสภาพของตลับลูกปืน
ตลับลูกปืนแบบเรียวข้ามใช้ชุดลูกกลิ้งเรียวหลายชุดที่จัดเรียงเป็นมุมขวางเพื่อสร้างชุดตลับลูกปืนแบบรวมที่สามารถรับน้ำหนักจำนวนมากจากทิศทางในแนวรัศมีหรือแนวแกน โดยทั่วไปแล้ว ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบบดั้งเดิมจะใช้องค์ประกอบการกลิ้งของลูกบอลและสามารถรับน้ำหนักได้เฉพาะภายในช่วงเชิงมุมที่จำกัดเท่านั้น การออกแบบที่เรียวแบบกากบาทกระจายโหลดได้เท่าๆ กันและให้ความสามารถในการรับน้ำหนักโมเมนต์ที่เหนือกว่าด้วยฟอร์มแฟคเตอร์ที่กะทัดรัดยิ่งขึ้น
โหลดล่วงหน้าไม่เพียงพอช่วยให้มีระยะห่างตลับลูกปืนภายในซึ่งช่วยให้องค์ประกอบลูกกลิ้งเปลี่ยนตำแหน่งระหว่างการเปลี่ยนแปลงโหลด ทำให้เกิดเสียงคลิกหรือรูปแบบเสียงรบกวนที่ชัดเจน โหลดล่วงหน้าที่เหมาะสมที่สุดจะกำจัดช่องว่างนี้ในขณะที่ยังคงรักษาหน้าสัมผัสขององค์ประกอบลูกกลิ้งที่ได้รับการควบคุม ส่งผลให้การทำงานราบรื่นและเงียบ อย่างไรก็ตาม พรีโหลดที่มากเกินไปจะทำให้เกิดความร้อนที่เกิดจากแรงเสียดทานและเร่งการสึกหรอของตลับลูกปืน ซึ่งท้ายที่สุดจะทำให้เกิดเสียงดังเพิ่มขึ้นเมื่อวัสดุเกิดความล้า
อายุการใช้งานของตลับลูกปืนขึ้นอยู่กับปริมาณการใช้งาน ขนาดพรีโหลด อุณหภูมิในการทำงาน และคุณภาพการหล่อลื่น ภายใต้สภาวะการรับน้ำหนักปานกลางพร้อมการบำรุงรักษาที่เหมาะสม โดยทั่วไปแล้ว ตลับลูกปืนเรียวแบบไขว้จะมีอายุการใช้งาน 50,000 ถึง 200,000 ชั่วโมง การใช้งานที่มีความเครียดสูงอาจลดช่วงเวลานี้เป็น 10,000 ถึง 50,000 ชั่วโมง ในขณะที่แอปพลิเคชันที่ได้รับการจัดการอย่างระมัดระวังและโหลดน้อยสามารถยืดอายุการใช้งานได้มากกว่า 300,000 ชั่วโมง
การใช้งานในแนวตั้งจำเป็นต้องมีการปรับเปลี่ยนกลยุทธ์พรีโหลด เนื่องจากแรงโน้มถ่วงจะส่งภาระผ่านส่วนประกอบแบริ่งอย่างต่อเนื่อง การโหลดล่วงหน้าของน้ำหนักกลายเป็นเรื่องที่ปฏิบัติไม่ได้ และนักออกแบบมักจะใช้ระบบการโหลดล่วงหน้าของสปริงซึ่งจะรักษาแรงคงที่โดยไม่คำนึงถึงผลกระทบของแรงโน้มถ่วง การขยายตัวเนื่องจากความร้อนจะต้องได้รับการพิจารณาอย่างรอบคอบในการใช้งานในแนวตั้ง เพื่อป้องกันไม่ให้แบริ่งโหลดล่วงหน้ามากเกินไปในระหว่างที่อุณหภูมิเปลี่ยนแปลง
พรีโหลดที่ไม่เพียงพอส่งผลให้มีช่องว่างภายในมากเกินไป ทำให้เกิดเสียงรบกวน เพิ่มการคลายตัว และลดความแข็ง โหลดล่วงหน้าที่มากเกินไปจะเร่งความล้าขององค์ประกอบกลิ้ง และอาจทำให้ร่องน้ำหลุดลอยภายในไม่กี่ชั่วโมงหลังการทำงาน ขั้นตอนการติดตั้งควรเป็นไปตามข้อกำหนดของผู้ผลิตอย่างแม่นยำเสมอ และการวัดการตรวจสอบควรยืนยันขนาดพรีโหลดก่อนการทำงานของอุปกรณ์
ตลับลูกปืนเรียวแบบไขว้มาตรฐานทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิลบ 40 ถึง 120 องศาเซลเซียส ขึ้นอยู่กับคุณสมบัติของสารหล่อลื่น การใช้งานที่อุณหภูมิยาวนานต้องใช้วัสดุพิเศษและสารหล่อลื่น แบริ่งที่มีอุณหภูมิสูงอาจใช้องค์ประกอบการกลิ้งเซรามิกจับคู่กับน้ำมันหล่อลื่นสังเคราะห์ที่ได้รับการจัดอันดับสำหรับการทำงาน 150 ถึง 200 องศา การใช้งานที่อุณหภูมิต่ำต้องการจาระบีพิเศษที่ช่วยรักษาความสามารถในการไหลในสภาวะที่เย็นจัด
การตรวจสอบสภาพตลับลูกปืนใช้เทคนิคเสริมหลายประการ รวมถึงการวิเคราะห์การสั่นสะเทือนเพื่อตรวจจับข้อบกพร่องที่พื้นผิวขององค์ประกอบลูกกลิ้ง การตรวจสอบอุณหภูมิเพื่อระบุแรงเสียดทานที่เพิ่มขึ้น การตรวจจับการปล่อยเสียงเพื่อตรวจจับการแตกร้าวที่เกิดขึ้น และการวิเคราะห์น้ำมันในระบบหล่อลื่นเพื่อระบุการสร้างอนุภาคการสึกหรอ การสร้างลายเซ็นพื้นฐานระหว่างการทำงานปกติช่วยให้สามารถตรวจจับรูปแบบการเสื่อมสภาพเล็กน้อยก่อนที่ตลับลูกปืนจะเสียหาย
อนุภาคที่ปนเปื้อนเข้าสู่ชุดตลับลูกปืนทำหน้าที่เป็นสารกัดกร่อนที่ช่วยเร่งการสึกหรอของพื้นผิวร่องน้ำและลดอายุการใช้งานของตลับลูกปืนได้อย่างมาก การทดสอบในห้องปฏิบัติการแสดงให้เห็นว่าการปนเปื้อนของอนุภาคสามารถลดอายุการใช้งานของตลับลูกปืนได้ 50 เปอร์เซ็นต์หรือมากกว่า การปิดผนึกที่เหมาะสม สภาพแวดล้อมการติดตั้งที่สะอาด และการบำรุงรักษาเป็นประจำเพื่อป้องกันฝุ่น ความชื้น หรือการปนเปื้อนอื่นๆ ถือเป็นสิ่งสำคัญในการรักษาประสิทธิภาพของตลับลูกปืน
การเลือกวิธีการหล่อลื่นขึ้นอยู่กับความเร็วในการทำงาน อุณหภูมิ และข้อจำกัดด้านสิ่งแวดล้อม การหล่อลื่นด้วยจาระบีให้ความเรียบง่ายและต้องการการบำรุงรักษาเพียงเล็กน้อย เหมาะสำหรับการใช้งานที่ความเร็วปานกลาง การหล่อลื่นด้วยน้ำมันช่วยให้สามารถกระจายความร้อนได้เหนือกว่าสำหรับการทำงานที่ความเร็วสูง และอำนวยความสะดวกในการควบคุมการปนเปื้อนผ่านระบบการกรอง การใช้งานบางประเภทใช้การหล่อลื่นแบบน้ำมัน-อากาศผสมผสานประสิทธิภาพการส่งน้ำมันเข้ากับการใช้ของเหลวน้อยที่สุด
เมื่อส่วนประกอบตลับลูกปืนหลุดร่อน แตกร้าว หรือสึกหรออย่างมาก การซ่อมแซมก็พิสูจน์ได้ว่าไม่มีประโยชน์หรือประหยัด ตลับลูกปืนแบบหมุนได้รับการออกแบบให้เป็นระบบปิดผนึก และการเปลี่ยนส่วนประกอบภายในจะมีราคาแพงมาก แนวปฏิบัติมาตรฐานของอุตสาหกรรมเกี่ยวข้องกับการเปลี่ยนตลับลูกปืนทั้งหมดเมื่อตรวจพบความล้มเหลว การบำรุงรักษาเชิงป้องกันและการตรวจสอบสภาพเป็นแนวทางที่คุ้มค่าที่สุดในการจัดการความน่าเชื่อถือของตลับลูกปืน และหลีกเลี่ยงการหยุดทำงานของอุปกรณ์โดยไม่คาดคิด
