อะไรทำให้ SI5TK Bearing เป็นโซลูชันที่ไม่ต้องบำรุงรักษาในอุดมคติสำหรับข้อต่อขนาดเล็ก

ทำความเข้าใจเกี่ยวกับตลับลูกปืน SI5TK ในระบบการเคลื่อนที่ที่แม่นยำ

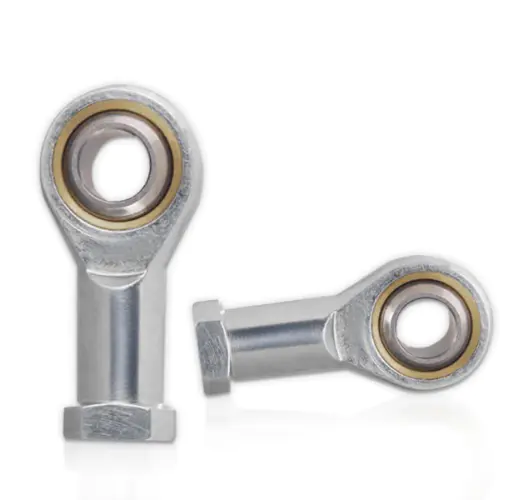

เมื่อวิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อค้นหาปลายก้านแบบหล่อลื่นในตัวขนาดกะทัดรัด ซึ่งช่วยลดความจำเป็นในการอัดจาระบีอย่างต่อเนื่อง ตลับลูกปืน SI5TK มักปรากฏเป็นจุดอ้างอิง ปลายก้านขนาดเล็กนี้เป็นของซีรีส์ SI5T/K ซึ่งเป็นตระกูลตลับลูกปืนกาบทรงกลมแบบหล่อลื่นในตัวที่สมบูรณ์แบบซึ่งออกแบบมาเพื่อการเคลื่อนที่แบบสั่นด้วยความเร็วต่ำ ซึ่งแตกต่างจากข้อต่อโลหะบนโลหะทั่วไปที่ต้องใช้การหยอดน้ำมันเป็นระยะ หน่วยนี้รวมซับคอมโพสิต PTFE เข้ากับร่องน้ำทรงกลมโดยตรง ผลลัพธ์ที่ได้คือส่วนประกอบที่ไม่ต้องบำรุงรักษา ซึ่งประกอบเข้ากับชุดประกอบที่แน่นหนาได้ โดยไม่กระทบต่อความสามารถในการรับน้ำหนักหรือความยืดหยุ่นในการจัดตำแหน่ง

บทความนี้จะให้รายละเอียดทางเทคนิคของปลายก้าน SI5TK รวมถึงแผนภูมิขนาดเต็ม องค์ประกอบของวัสดุ ขีดจำกัดด้านสิ่งแวดล้อม และสถานการณ์การใช้งาน รวมพารามิเตอร์ทุกตัวจากเอกสารข้อมูลของผู้ผลิตไว้แล้ว เพื่อให้คุณสามารถตัดสินใจเลือกอย่างมีข้อมูลโดยไม่ต้องอ้างอิงหลายแหล่ง

ขนาดตลับลูกปืน SI5TK และข้อมูลจำเพาะโดยละเอียด

กรอบมิติของตลับลูกปืน SI5TK ถูกกำหนดโดยรูเจาะ 5 มม. และเกลียวภายใน M5x0.8 คุณสมบัติทั้งสองนี้กำหนดวิธีการยึดปลายก้านเข้ากับเพลาผสมพันธุ์และแท่งเกลียว ตารางด้านล่างแสดงรายการขนาดที่สำคัญทุกรายการในหน่วยมิลลิเมตร ซึ่งตรงกับเอกสารข้อมูลมาตรฐานสำหรับซีรี่ส์ SI5T/K

มุมเอียงที่อนุญาต 13 องศาถือเป็นตัวเลขสำคัญ หมายความว่าปลายก้าน SI5TK สามารถชดเชยการเยื้องศูนย์ระหว่างเพลาและตัวเรือนโดยไม่ต้องผูกมัด อัตราการโหลดแบบไดนามิกที่ 5.7 kN และอัตราคงที่ที่ 6.0 kN บ่งชี้ว่าตลับลูกปืนนี้มีไว้สำหรับการโหลดที่เบาถึงปานกลาง ซึ่งสอดคล้องกับน้ำหนัก 16 กรัมและขนาดที่เล็ก

พารามิเตอร์วัสดุและสิ่งแวดล้อมของตลับลูกปืน SI5TK

ประสิทธิภาพของปลายก้านขึ้นอยู่กับวัสดุที่ใช้ในการก่อสร้าง ตลับลูกปืน SI5TK ผสมผสานตัวเรือนเหล็กกล้าคาร์บอนเข้ากับลูกบอลเหล็กชุบแข็งและซับในคอมโพสิต PTFE แต่ละชั้นทำหน้าที่เฉพาะในด้านความต้านทานการสึกหรอ การป้องกันการกัดกร่อน และการหล่อลื่นในตัวเอง

องค์ประกอบของวัสดุ

• ตัวปลายก้าน: เหล็กคาร์บอน ชุบสังกะสี เพื่อป้องกันสนิม
• ลูกใน: เหล็กแบริ่ง GC15 ชุบแข็งถึง HRC 58-64 พร้อมการชุบฮาร์ดโครมบนพื้นผิวทรงกลม
• คู่แรงเสียดทานแบบเลื่อน: ซับในทำจากเหล็กกล้าผสม PTFE ช่วยให้สามารถหล่อลื่นได้เองโดยปราศจากน้ำมัน

การชุบฮาร์ดโครมบนลูกบอลช่วยลดแรงเสียดทานและต้านทานการกัดกร่อน ในขณะที่ซับ PTFE จะถ่ายเทฟิล์มโพลีเตตร้าฟลูออโรเอทิลีนบางๆ ลงบนพื้นผิวลูกบอลระหว่างการทำงาน ฟิล์มถ่ายโอนนี้คือสิ่งที่ทำให้ตลับลูกปืน SI5TK ไม่จำเป็นต้องบำรุงรักษา

อุณหภูมิในการทำงานและขีดจำกัดการเคลื่อนไหว

• อุณหภูมิในการทำงาน: -30 องศาเซลเซียส ถึง 80 องศาเซลเซียส โดยเปิดรับแสงระยะสั้นได้ถึง 120 องศาเซลเซียส
• ประเภทการเคลื่อนไหว: การสั่นที่ความเร็วต่ำและการชดเชยการเอียงมุมเล็ก ไม่เหมาะสำหรับการหมุนต่อเนื่องด้วยความเร็วสูง

ข้อจำกัดเหล่านี้มีความสำคัญสำหรับวิศวกรออกแบบ หากการใช้งานต้องการการหมุนอย่างต่อเนื่องหรือความเร็วสูงกว่าสองสามร้อย RPM ควรเลือกประเภทตลับลูกปืนอื่น SI5TK ได้รับการปรับให้เหมาะสมสำหรับการเคลื่อนที่แบบลูกสูบหรือการแกว่ง โดยที่ข้อต่อต้องจัดแนวเองภายใต้น้ำหนักบรรทุก

ข้อดีของผลิตภัณฑ์และคุณประโยชน์ในการออกแบบ

ปลายก้าน SI5TK มีข้อดีในทางปฏิบัติหลายประการ ซึ่งช่วยลดเวลาการประกอบและค่าบำรุงรักษาในระยะยาว รายการต่อไปนี้สรุปผลประโยชน์หลักที่รายงานในเอกสารข้อมูลทางเทคนิค

1. การหล่อลื่นด้วยตนเองที่ไม่ต้องบำรุงรักษา: ซับคอมโพสิต PTFE ช่วยลดความจำเป็นในการหยอดน้ำมัน หัวฉีดน้ำมัน หรือข้อต่อจาระบี สามารถติดตั้งลูกปืนและใช้งานได้ทันที
2. การชดเชยความเยื้องศูนย์ขนาดใหญ่: มุมเอียงสูงสุด 13 องศา ชดเชยข้อผิดพลาดในการติดตั้ง ช่วยให้เพลาโก่งตัว และป้องกันการโหลดที่ขอบ
3. กะทัดรัดและน้ำหนักเบา: ด้วยโปรไฟล์ขนาดเล็กและน้ำหนักเพียงประมาณ 16 กรัม จึงเหมาะกับโครงสร้างทางกลน้ำหนักเบา
4. ความสามารถในการรับน้ำหนักที่เชื่อถือได้: บอลชุบแข็งและตัวเครื่องชุบสังกะสีรองรับโหลดในแนวรัศมี แนวแกน และรวมในการใช้งานแบบสั่น
5. ความต้านทานการกัดกร่อนของพื้นผิว: การชุบสังกะสีบนตัวเครื่องและฮาร์ดโครมบนลูกบอลต้านทานการเกิดสนิมและการทำลายสิ่งแวดล้อม
6. ประกอบง่าย: เกลียวภายในและตัวเครื่องขนาดกะทัดรัดช่วยให้ติดตั้งได้ง่าย เกลียวขวาเป็นแบบมาตรฐาน เกลียวซ้าย SI5TL/K มีให้สำหรับการปรับความยาวแบบข้อต่อเกลียว
7. สะอาดกว่าทางเลือกอื่นที่ใช้การหล่อลื่นด้วยน้ำมัน: เมื่อเปรียบเทียบกับปลายก้านที่หล่อลื่นด้วยน้ำมัน SI5TK ไม่มีหัวฉีดน้ำมัน ทำให้มีขนาดกะทัดรัดกว่าและเหมาะสำหรับอุปกรณ์ที่ปิดผนึกหรือไวต่อน้ำมัน

ข้อดีเหล่านี้มาพร้อมกับข้อจำกัดเฉพาะ ตลับลูกปืน SI5TK ไม่ได้ออกแบบมาเพื่อการหมุนต่อเนื่องด้วยความเร็วสูง ไลเนอร์ PTFE ยังไม่เหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูงมากหรือมีการปนเปื้อนอย่างหนักซึ่งมีฝุ่นที่มีฤทธิ์กัดกร่อน การเลือกตลับลูกปืนที่ถูกต้องสำหรับสภาพการทำงานถือเป็นสิ่งสำคัญสำหรับอายุการใช้งานที่ยาวนาน

สถานการณ์การใช้งานทั่วไปสำหรับตลับลูกปืน SI5TK

SI5TK อยู่ในหมวดหมู่ข้อต่อฟิชอายโหลดต่ำขนาดเล็ก ซึ่งมักใช้ในการเชื่อมต่อ ก้านกระทุ้ง และกลไกการดึง พื้นที่การใช้งานต่อไปนี้เป็นเรื่องปกติ

• อุปกรณ์อัตโนมัติ: กลไกบริหารขนาดเล็ก กระบอกสูบนิวแมติก ก้านกดเซอร์โวขนาดเล็ก ตัวต่อแบบปรับได้
• หุ่นยนต์และโมเดล: หุ่นยนต์เพื่อการศึกษา ข้อต่อแขนหุ่นยนต์ การเชื่อมโยงโมเดลการบินและอวกาศและการแข่งรถ
• บรรจุภัณฑ์และเครื่องจักรเบา: กลไกการสวิงขนาดเล็ก แท่งดึงแรงดึง
• อุปกรณ์ติดตั้งในห้องปฏิบัติการและเครื่องมือ: ส่วนรองรับแบบปรับได้ กลไกการกดดึงขนาดเล็ก
• เครื่องจักรทั่วไป: ปลายกระบอกไฮดรอลิกขนาดเล็ก ข้อต่ออุปกรณ์ฟิตเนส อุปกรณ์ทดสอบ

ในกรณีทั้งหมดนี้ ตลับลูกปืน SI5TK มีจุดหมุนขนาดกะทัดรัดที่จัดตำแหน่งได้เองและไม่จำเป็นต้องหล่อลื่น เกลียวภายใน M5x0.8 ยอมรับแท่งเกลียวเมตริกมาตรฐาน ทำให้ง่ายต่อการรวมเข้ากับการออกแบบที่มีอยู่

ภาพรวมและคำแนะนำในการเลือกซีรีส์ SI5T/K

ตลับลูกปืน SI5TK เป็นส่วนหนึ่งของซีรีส์ SI5T/K ของตลับลูกปืนปลายก้านแบบหล่อลื่นในตัวที่สมบูรณ์ ซีรีส์นี้ประกอบด้วยขนาดรูและข้อมูลจำเพาะของเกลียวหลายขนาด การทำความเข้าใจซีรี่ส์จะช่วยในการเลือกขนาดอื่นสำหรับโปรเจ็กต์ที่เกี่ยวข้อง

ส่วนต่อท้าย L หมายถึงเกลียวซ้าย เช่น SI5TL/K เกลียวซ้ายมีประโยชน์ในการประกอบข้อต่อเกลียวเร่ง โดยการหมุนปลายก้านจะปรับความยาวทั้งหมด นอกจากนี้ยังมีเวอร์ชันสแตนเลสที่มีส่วนต่อท้าย X สำหรับการใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้น ตัวเลือกซีรีส์เหล่านี้ช่วยให้นักออกแบบสร้างมาตรฐานให้กับเทคโนโลยีปลายก้านแบบหล่อลื่นในตัวเองแบบเดียวกันในเครื่องจักรขนาดต่างๆ

คำแนะนำในการเลือกตลับลูกปืน SI5TK

• ใช้ตลับลูกปืน SI5TK สำหรับการเคลื่อนที่แบบลูกสูบความเร็วต่ำเท่านั้น ไม่เหมาะกับการหมุนต่อเนื่องด้วยความเร็วสูง
• สำหรับภาระงานจริง ขอแนะนำให้ใช้พิกัดภาระคงที่ไม่เกินหนึ่งในสามเป็นค่าเผื่อความปลอดภัย สำหรับ SI5TK นั่นหมายถึงการรักษาโหลดการทำงานต่อเนื่องให้ต่ำกว่าประมาณ 2.0 kN
• ตรวจสอบทิศทางเกลียวที่ต้องการโดยชุดประกอบ เกลียวขวาเป็นแบบมาตรฐาน ระบุด้ายซ้ายหากจำเป็น
• พิจารณาช่วงอุณหภูมิในการทำงาน หน่วยมาตรฐานรองรับอุณหภูมิ -30 องศา C ถึง 80 องศา C โดยมียอดเขาในระยะสั้นสูงถึง 120 องศา C
• หลีกเลี่ยงฝุ่นที่มีฤทธิ์กัดกร่อนและสภาพแวดล้อมที่มีแรงดันสูงซึ่งอาจทำให้ไลเนอร์ PTFE เสียหายได้

คำถามที่พบบ่อยเกี่ยวกับแบริ่ง SI5TK

คำถามที่ 1: ขนาดเกลียวของตลับลูกปืน SI5TK คือเท่าไร

ตลับลูกปืน SI5TK ใช้เกลียวภายใน M5x0.8 ที่มีความแม่นยำ 6H นี่คือเกลียวละเอียดเมตริกมาตรฐานที่ยอมรับแท่งและสตั๊ดเกลียว M5

คำถามที่ 2: SI5TK หมุนไปทางซ้ายหรือทางขวาหรือไม่

SI5TK มาตรฐานมีเกลียวขวา เวอร์ชันเกลียวซ้ายมีจำหน่ายในรุ่น SI5TL/K การใช้ปลายก้านสูบทางขวาและซ้ายข้างเดียวในข้อต่อทำให้สามารถปรับความยาวได้โดยการหมุนก้านสูบ

คำถามที่ 3: ตลับลูกปืน SI5TK จำเป็นต้องหล่อลื่นหรือไม่

ไม่ ตลับลูกปืน SI5TK เป็นปลายก้านแบบหล่อลื่นในตัวที่ไม่ต้องบำรุงรักษา แผ่นซับคอมโพสิต PTFE ช่วยลดความจำเป็นในการใช้น้ำมันหรือจาระบี ไม่มีหัวฉีดน้ำมันและสามารถติดตั้งและใช้งานได้โดยตรง

คำถามที่ 4: มุมเอียงสูงสุดของตลับลูกปืน SI5TK คือเท่าใด

มุมเอียงที่อนุญาตคือ 13 องศา ช่วยให้ตลับลูกปืนสามารถชดเชยความไม่ตรงแนวระหว่างเพลาและตัวเรือนโดยไม่ต้องมีการผูกหรือรับภาระที่ขอบ

คำถามที่ 5: พิกัดการรับน้ำหนักของตลับลูกปืน SI5TK เป็นเท่าใด

อัตราโหลดแบบไดนามิกคือ 5.7 kN และอัตราโหลดคงที่คือ 6.0 kN สำหรับการทำงานต่อเนื่อง แนะนำให้รักษาภาระการทำงานให้อยู่ภายในหนึ่งในสามของพิกัดคงที่ ประมาณ 2.0 กิโลนิวตัน

คำถามที่ 6: ตลับลูกปืน SI5TK สามารถใช้กับงานความเร็วสูงได้หรือไม่

ไม่ ตลับลูกปืน SI5TK ได้รับการออกแบบมาเพื่อการเคลื่อนที่และการเอียงที่ความเร็วต่ำ ไม่เหมาะกับการหมุนต่อเนื่องด้วยความเร็วสูง ไลเนอร์ PTFE และการออกแบบคู่ทรงกลมได้รับการปรับให้เหมาะสมสำหรับการเคลื่อนที่แบบลูกสูบ

คำถามที่ 7: ช่วงอุณหภูมิการทำงานของตลับลูกปืน SI5TK คือเท่าใด

ตลับลูกปืน SI5TK มาตรฐานทำงานตั้งแต่ -30 องศา C ถึง 80 องศา C โดยสัมผัสได้ในระยะสั้นถึง 120 องศา C อุณหภูมิที่สูงขึ้นอาจทำให้ไลเนอร์ PTFE เสื่อมสภาพและอายุการใช้งานลดลง
