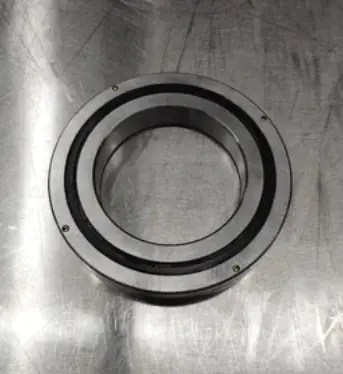

ตลับลูกปืน RB2508 สำหรับแขนหุ่นยนต์: ช่วยให้เคลื่อนไหวได้อย่างแม่นยำและอายุการใช้งานยาวนานขึ้น

ตรรกะเชิงโครงสร้าง: เหตุใดลูกกลิ้งแบบไขว้จึงมีประสิทธิภาพเหนือกว่าการจัดเรียงแบบทั่วไป

ข้อต่อหุ่นยนต์แบบดั้งเดิมมักจะอาศัยการผสมผสานระหว่างตลับลูกปืนเม็ดกลมร่องลึก คู่หน้าสัมผัสเชิงมุม หรือแบริ่งลูกกลิ้งเรียว แต่ละสิ่งเหล่านี้จัดการทิศทางการรับน้ำหนักที่จำกัดได้ดี แต่ต้องมีการปรับพรีโหลดอย่างระมัดระวัง และใช้พื้นที่ตามแนวแกนมากขึ้น RB2508 ใช้เส้นทางที่แตกต่าง

การจัดเรียงร่องตัว V 90 องศา

ในแบริ่งลูกกลิ้งแบบไขว้ ลูกกลิ้งทรงกระบอกจะถูกจัดเรียงในช่วง 90 องศาภายในร่องรูปตัว V การวางแนวนี้ช่วยให้ตลับลูกปืนตัวเดียวสามารถดูดซับแรงในแนวรัศมี โหลดในแนวแกนทั้งสองทิศทาง และโหลดโมเมนต์การเอียงได้พร้อมกัน สำหรับข้อต่อหุ่นยนต์ สิ่งนี้แปลเป็นการออกแบบตัวเรือนที่เรียบง่ายขึ้น ส่วนประกอบน้อยลง และกองแกนที่สั้นลง

วงแหวนนอกแยก, วงแหวนด้านในอินทิกรัล

RB2508 ใช้วงแหวนนอกแบบแยกและวงแหวนด้านในแบบชิ้นเดียว การกำหนดค่านี้เหมาะสมอย่างยิ่งเมื่อความแม่นยำในการหมุนวงแหวนด้านในเป็นสิ่งสำคัญ ซึ่งเป็นเรื่องปกติในข้อต่อหุ่นยนต์ที่วงแหวนด้านในเชื่อมต่อกับหน้าแปลนเอาท์พุตหรือระบบขับเคลื่อนฮาร์มอนิก วงแหวนนอกแบบแยกช่วยให้สามารถปรับพรีโหลดระหว่างการประกอบได้ ในขณะที่วงแหวนด้านในในตัวจะรักษาความกลมและความแข็งแกร่ง

ส่วนที่บางและมีความสมดุลสูง

ด้วยรูเจาะ 25 มม. และความกว้าง 8 มม. RB2508 จึงจัดเป็นตลับลูกปืนแบบหน้าตัดบาง ตลับลูกปืนแบบบางมีแนวโน้มที่จะเสียรูปหากใช้งานหรือติดตั้งไม่ถูกต้อง แต่เมื่อได้รับการรองรับอย่างเหมาะสม ตลับลูกปืนจะมีอัตราส่วนความแข็งต่อน้ำหนักที่ดีเยี่ยม รูปแบบลูกกลิ้งแบบไขว้จะชดเชยความหนาของผนังที่ลดลงโดยการกระจายน้ำหนักไปยังองค์ประกอบลูกกลิ้งจำนวนมากขึ้น

ข้อมูลจำเพาะที่สำคัญ RB2508 และข้อผิดพลาดในการเลือก

ก่อนที่จะรวม RB2508 เข้ากับข้อต่อหุ่นยนต์ วิศวกรควรตรวจสอบขนาดแกนกลางและพิกัดโหลด ตารางด้านล่างสรุปพารามิเตอร์ที่จำเป็น

ทำความเข้าใจกับรหัสต่อท้าย

RB2508 มักระบุด้วยส่วนต่อท้ายที่กำหนดการปิดผนึก ระยะห่าง และความแม่นยำ ชุดค่าผสมทั่วไป ได้แก่:

• ม.อ : ปิดผนึกทั้งสองด้าน ป้องกันฝุ่น และกักเก็บไขมัน
• C0 : ระยะหลบรัศมีมาตรฐาน เหมาะสำหรับสภาพการทำงานระดับปานกลาง
• ซีซี0 : สถานะโหลดไว้ล่วงหน้า ขจัดช่องว่างและเพิ่มความแข็งแกร่ง
• P5 / P4 / P2 : เกรดความแม่นยำ โดยตัวเลขที่น้อยกว่าแสดงถึงความแม่นยำที่สูงขึ้น

ตัวอย่างเช่น RB2508UUCC0P5 หมายถึงตลับลูกปืนที่ซีลสองชั้นและโหลดล่วงหน้าด้วยความแม่นยำ P5 การเลือกระยะห่างหรือเกรดความแม่นยำไม่ถูกต้องอาจทำให้เกิดการเสียดสีมากเกินไป การสร้างความร้อน หรือความแข็งไม่เพียงพอสำหรับลูปควบคุมของหุ่นยนต์

ความไวในการติดตั้ง

ตลับลูกปืนแบบบางมีความไวต่อการบิดเบี้ยวที่เกิดจากการติดตั้ง หากตัวเรือนหรือไหล่เพลาไม่ได้ถูกปรับแต่งให้มีความเรียบและตั้งฉากอย่างถูกต้อง ร่องน้ำอาจเสียรูป ทำให้เกิดแรงบิดกระเพื่อมและความล้าก่อนเวลาอันควร นี่ไม่ใช่ข้อบกพร่องของตลับลูกปืน มันเป็นข้อกำหนดระดับระบบ วิศวกรควรตรวจสอบความทนทานต่อตัวเรือนและพิจารณาใช้ขั้นตอนการติดตั้งแบบควบคุม

ขายส่ง RB2508 หุ่นยนต์ข้ามลูกกลิ้งแบริ่งซัพพลายเออร์ บริษัท OEM/ODM

UKL Bearing Manufacturing Co., Ltd. คือจีนขายส่ง RB2508 Robot Crossed Roller Bearing ซัพพลายเออร์และ บริษัท OEM / ODM

ดูผลิตภัณฑ์ →

สถานการณ์การใช้งานและประสิทธิภาพในแขนหุ่นยนต์

RB2508 ใช้กันอย่างแพร่หลายในข้อต่อหุ่นยนต์อุตสาหกรรม แกนหมุน และขั้นตอนการวางตำแหน่งที่แม่นยำ ความสามารถในการบรรทุกสิ่งของรวมกันในซองขนาดกะทัดรัดทำให้เหมาะอย่างยิ่งสำหรับหุ่นยนต์ที่ทำงานร่วมกัน แขน SCARA และเอ็ฟเฟ็กเตอร์ปลายทางซึ่งมีพื้นที่จำกัด

ลด Runout และปรับปรุงความสามารถในการทำซ้ำ

ในข้อต่อหุ่นยนต์ การเบี่ยงเบนหนีศูนย์ในแนวแกนและแนวรัศมีส่งผลโดยตรงต่อความแม่นยำของจุดศูนย์กลางของเครื่องมือ แบริ่งลูกกลิ้งแบบไขว้ที่มีพิกัดความเผื่อต่ำจะลดการเบี่ยงเบนเหล่านี้ ทำให้ตัวควบคุมสามารถรักษาความสามารถในการทำซ้ำได้มากกว่าหนึ่งล้านรอบ ด้วยเหตุผลนี้จึงมักเลือกเวอร์ชัน CC0 ที่โหลดไว้ล่วงหน้า เนื่องจากจะขจัดช่องว่างภายในและเพิ่มความแข็งที่มีประสิทธิภาพของข้อต่อ

ชีวิตความเหนื่อยล้าภายใต้ภาระที่เปลี่ยนแปลงได้

ข้อต่อหุ่นยนต์ไม่ค่อยเห็นภาระคงที่ พวกเขาประสบปัญหาการเริ่มต้น หยุด และการเปลี่ยนแปลงของเพย์โหลดบ่อยครั้ง รูปทรงเรขาคณิตขององค์ประกอบการหมุนของ RB2508 กระจายแรงกดสัมผัสในพื้นที่ขนาดใหญ่กว่าตลับลูกปืนเม็ดกลมที่มีขนาดใกล้เคียงกัน ซึ่งสามารถยืดอายุความล้าในสภาวะการสั่นหรือโหลดแบบแปรผันได้ แม้ว่าการคำนวณอายุการใช้งานที่แน่นอนจะขึ้นอยู่กับสเปกตรัมโหลดเฉพาะ ข้อได้เปรียบพื้นฐานอยู่ที่การสัมผัสแนวเส้นของลูกกลิ้งทรงกระบอกเทียบกับการสัมผัสแบบจุดของลูกบอล

วิธีขอใบเสนอราคา RB2508 และการสนับสนุนแบบกำหนดเอง

ราคาสำหรับ RB2508 ขึ้นอยู่กับหลายปัจจัย: เกรดความแม่นยำ (P5, P4, P2), ระยะห่างหรือพรีโหลด (C0, CC0), ตัวเลือกการปิดผนึก (UU หรือเปิด) และปริมาณการสั่งซื้อ เนื่องจากตัวแปรเหล่านี้ส่งผลต่อทั้งต้นทุนการผลิตและเวลาในการผลิต ราคาตลาดทั่วไปจึงไม่ค่อยแม่นยำ

หากต้องการรับใบเสนอราคาที่มีความหมาย ให้เตรียมข้อมูลต่อไปนี้:

1. เกรดความเที่ยงตรงและระดับการกวาดล้างที่ต้องการ
2. ความเร็วในการทำงานและสภาวะโหลด (รัศมี แนวแกน โมเมนต์)
3. ข้อกำหนดในการซีลและความต้องการในการหล่อลื่น
4. ปริมาณประจำปีหรือชุดงาน

ซัพพลายเออร์ที่ได้รับการสนับสนุนด้านวิศวกรรมยังสามารถช่วยเหลือเกี่ยวกับขนาดที่ไม่ได้มาตรฐาน พรีโหลดแบบกำหนดเอง และคำแนะนำในการติดตั้ง เมื่อประเมินซัพพลายเออร์ ให้ถามว่าพวกเขาสามารถจัดหาโมเดล 3 มิติ ภาพวาดมิติ และการให้คำปรึกษาด้านเทคนิคสำหรับการออกแบบข้อต่อเฉพาะได้หรือไม่

คำถามที่พบบ่อย

คำถามที่ 1: อัตราโหลดไดนามิกพื้นฐานของ RB2508 คืออะไร

อัตราการโหลดแบบไดนามิกพื้นฐาน (C) คือ 3.63 kN และอัตราโหลดคงที่พื้นฐาน (C0) คือ 3.83 kN

คำถามที่ 2: RB2508 สามารถเปลี่ยนแบริ่งลูกกลิ้งแบบไขว้ที่มีขนาดเท่ากันได้โดยตรงหรือไม่

ในมิติอาจสลับกับแบริ่งลูกกลิ้งแบบไขว้ขนาด 25x41x8 มม. อื่นๆ อย่างไรก็ตาม เกรดความเที่ยงตรง ระยะห่าง และการออกแบบภายในอาจแตกต่างกันไป ตรวจสอบรหัสต่อท้ายและข้อกำหนดด้านประสิทธิภาพก่อนการทดแทนเสมอ

คำถามที่ 3: ควรติดตั้ง RB2508 อย่างไรเพื่อรักษาความแม่นยำของแขนหุ่นยนต์

ตรวจสอบให้แน่ใจว่าตัวเรือนและไหล่เพลาเรียบและตั้งฉาก หลีกเลี่ยงการบังคับแบริ่งระหว่างการประกอบ และปฏิบัติตามลำดับการขันที่แนะนำ สำหรับตลับลูกปืนหน้าตัดบาง การบิดเบี้ยวของการติดตั้งเป็นสาเหตุที่พบบ่อยของการสูญเสียความแม่นยำ

คำถามที่ 4: คุณสามารถจัดหาโมเดล 3 มิติหรือภาพวาดสำหรับ RB2508 ได้หรือไม่

ซัพพลายเออร์หลายรายเสนอไฟล์ 3D STEP และภาพวาด 2D ตามคำขอ สิ่งเหล่านี้มีประโยชน์สำหรับการบูรณาการเข้ากับการออกแบบข้อต่อหุ่นยนต์และสำหรับการตรวจสอบความพอดีก่อนสั่งซื้อ
