ทำความเข้าใจข้อดีด้านความแข็งแกร่งและความสามารถในการรับน้ำหนักของตลับลูกปืนลูกกลิ้งแบบไขว้ RB2508
ความท้าทายทางวิศวกรรม: ความแม่นยำภายใต้ข้อจำกัด
ระบบหุ่นยนต์สมัยใหม่เผชิญกับความขัดแย้งทางวิศวกรรม: นักออกแบบจะต้องได้รับความแม่นยำอย่างที่ไม่เคยมีมาก่อนภายในพื้นที่ที่มีขนาดกะทัดรัดมากขึ้น ขณะเดียวกันก็จัดการโหลดที่ซับซ้อนหลายทิศทางไปพร้อมๆ กัน หุ่นยนต์อุตสาหกรรมที่ทำงานในด้านการผลิต การประกอบ และงานที่มีความแม่นยำ จำเป็นต้องมีข้อต่อที่รักษาความสามารถในการทำซ้ำระดับไมครอน แม้ภายใต้สภาวะการโหลดที่แปรผัน ความท้าทายนี้ได้ขับเคลื่อนนวัตกรรมในเทคโนโลยีตลับลูกปืน โดยเฉพาะอย่างยิ่งสำหรับโซลูชันที่รวมฟังก์ชันการรับน้ำหนักหลายรายการไว้ในส่วนประกอบเดียวที่ประหยัดพื้นที่
ที่ แบริ่งRB2508 แสดงถึงความก้าวหน้าในการออกแบบแบริ่งลูกกลิ้งแบบไขว้ ด้วยขนาดรูเจาะ 25 มม. เส้นผ่านศูนย์กลางภายนอก 41 มม. และความกว้าง 8 มม. ส่วนประกอบขนาดกะทัดรัดนี้ให้ความแข็งแกร่งและคุณลักษณะความสามารถในการรับน้ำหนักที่เกินกว่าโซลูชันตลับลูกปืนทั่วไปที่มีขนาดใหญ่กว่ามาก การทำความเข้าใจพื้นฐานทางเทคนิคของความได้เปรียบด้านประสิทธิภาพนี้ถือเป็นสิ่งสำคัญสำหรับวิศวกรที่ออกแบบระบบหุ่นยนต์แห่งอนาคต
การตรวจสอบที่ครอบคลุมนี้จะสำรวจหลักการทางวิศวกรรมที่อยู่เบื้องหลังประสิทธิภาพที่เหนือกว่าของ RB2508 ความสามารถในการจัดการโหลดบนแกนหลายแกน และการบูรณาการในทางปฏิบัติเข้ากับการใช้งานหุ่นยนต์ขั้นสูง ด้วยการวิเคราะห์รูปทรงลูกกลิ้งแบบไขว้และกลไกพรีโหลด เราจะเปิดเผยว่าเหตุใดตลับลูกปืนนี้จึงกลายเป็นโซลูชันที่ต้องการสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
เรขาคณิตแบริ่งลูกกลิ้งแบบไขว้: รากฐานของความแข็งแกร่งที่เหนือกว่า
ทำความเข้าใจกับการกำหนดค่าลูกกลิ้งแบบไขว้
ตลับลูกปืนเม็ดกลมแบบดั้งเดิมใช้องค์ประกอบการกลิ้งทรงกลมที่จัดเรียงเป็นวงกลม ทำให้เกิดการสัมผัสกันระหว่างลูกบอลแต่ละลูกกับพื้นผิวของร่องน้ำ รูปทรงนี้ แม้จะเพียงพอสำหรับการใช้งานที่มีการโหลดในทิศทางเดียวเป็นส่วนใหญ่ แต่ก็มีข้อจำกัดโดยธรรมชาติเมื่ออยู่ภายใต้การโหลดในแนวรัศมี แนวแกน และโมเมนต์พร้อมกัน การสัมผัสแบบจุดจะเน้นไปที่ความเค้นในพื้นที่เล็กๆ ซึ่งจำกัดความสามารถในการรับน้ำหนัก และช่วยให้ตลับลูกปืนปฏิบัติตามข้อกำหนดภายใต้น้ำหนักบรรทุก
แบริ่งลูกกลิ้งแบบไขว้ช่วยพลิกโฉมสถาปัตยกรรมนี้โดยพื้นฐาน แทนที่จะใช้องค์ประกอบทรงกลมในแบบวงกลม แบริ่งลูกกลิ้งแบบไขว้ใช้องค์ประกอบการกลิ้งทรงกระบอกซึ่งวางอยู่ที่มุม 90 องศากับลูกกลิ้งที่อยู่ติดกันภายในวงแหวนแบริ่งเดียวกัน การจัดเรียงในแนวตั้งฉากนี้จะสร้างอินเทอร์เฟซแบบหน้าสัมผัสเส้นหลายแบบ โดยที่ลูกกลิ้งแต่ละตัวจะสัมผัสกับร่องน้ำตามพื้นผิวที่ขยายออกแทนที่จะเป็นจุด
ข้อดีของการสัมผัสสาย: การกระจายความเค้นและความสามารถในการรับน้ำหนัก
ที่ line contact geometry delivers several critical performance advantages:
- การกระจายโหลดทั่วพื้นที่สัมผัสที่ขยายจะช่วยลดความเข้มข้นของความเค้นสูงสุด ช่วยให้สามารถรับน้ำหนักได้มากขึ้นภายในซองจดหมายขนาดกะทัดรัด
- การยอมรับโหลดแบบหลายทิศทางช่วยให้แบริ่งเดี่ยวสามารถรับแรงในแนวรัศมีบนแกนตั้งฉากสองแกน โหลดตามแนวแกน และโหลดโมเมนต์พร้อมกัน
- ความเครียดจากการสัมผัสที่ลดลงช่วยยืดอายุความล้าของตลับลูกปืน ซึ่งสำคัญอย่างยิ่งสำหรับการใช้งานหุ่นยนต์รอบสูง
- การตอบสนองด้านความแข็งที่ได้รับการปรับปรุงช่วยลดการโก่งตัวภายใต้ภาระ ซึ่งมีความสำคัญอย่างยิ่งต่อความแม่นยำในการกำหนดตำแหน่ง
สำหรับ RB2508 โดยเฉพาะ การกำหนดค่าหน้าสัมผัสแนวนี้หมายความว่าแบริ่งลูกกลิ้งไขว้ที่มีรูเจาะขนาด 25 มม. สามารถจัดการขนาดโหลดได้อย่างน่าเชื่อถือ ซึ่งจะต้องมีการจัดเรียงตลับลูกปืนแบบทั่วไปที่ใหญ่กว่ามาก ชุดประกอบข้อมือหุ่นยนต์อุตสาหกรรมทั่วไปที่อาจต้องใช้ตลับลูกปืนสามประเภทแยกกัน (ตลับลูกปืนเม็ดกลม ตลับลูกปืนกันรุน และตลับลูกปืนรองรับโมเมนต์) สามารถรวมเป็นหน่วย RB2508 เดียวได้
ที่ Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
คุณลักษณะที่โดดเด่นของแบริ่งลูกกลิ้งไขว้เกรดความแม่นยำคือระบบพรีโหลดในตัว ตลับลูกปืนมาตรฐานทำงานโดยมีระยะห่างที่วัดได้ ซึ่งเป็นช่องว่างเล็กๆ ระหว่างองค์ประกอบกลิ้งและรางน้ำที่ช่วยให้ตลับลูกปืนทำงานได้โดยไม่มีการยึดเกาะ การกวาดล้างนี้ ซึ่งโดยทั่วไปจะวัดเป็นสิบไมโครเมตร ทำให้เกิดการปฏิบัติตามข้อกำหนดโดยธรรมชาติ เมื่อข้อต่อหุ่นยนต์รับน้ำหนัก แบริ่งจะเบนเล็กน้อยเนื่องจากองค์ประกอบที่กลิ้งและรางน้ำแยกจากกันก่อนที่จะกลับเข้าที่ตามทิศทางโหลด
ที่ RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
ที่ preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
การวิเคราะห์ความสามารถในการรับน้ำหนัก: ทำความเข้าใจประสิทธิภาพของ RB2508 ข้ามหลายแกน
การให้คะแนนโหลดแบบไดนามิกและบริบทของแอปพลิเคชัน
ความสามารถในการรับน้ำหนักของตลับลูกปืนถูกกำหนดโดยพิกัดการรับน้ำหนักแบบไดนามิก ซึ่งเป็นขนาดการรับน้ำหนักที่ตลับลูกปืนจะครบหนึ่งล้านรอบก่อนที่ความล้าจะหลุดร่อน ข้อมูลจำเพาะ RB2508 ประกอบด้วยอัตราโหลดไดนามิกหลายรายการซึ่งสะท้อนถึงความสามารถแบบหลายทิศทาง:
| ทิศทางการโหลด | คะแนนแบบไดนามิก (นิวตัน) | บริบทการใช้งานทั่วไป |
|---|---|---|
| โหลดเรเดียล | 3,500 | ตั้งฉากกับแกนแบริ่ง |
| โหลดตามแนวแกน | 1,980 | ตามแนวแกนแบริ่ง |
| โหลดช่วงเวลา | 180 นิวตันเมตร | โมเมนต์การเอียงหรืองอ |
บริบทขนาดโหลดที่ใช้งานได้จริง
เพื่อปรับบริบทการให้คะแนนเหล่านี้: แขนหุ่นยนต์ร่วมปฏิบัติงานน้ำหนัก 5 กิโลกรัมซึ่งขยายออกไป 500 มิลลิเมตรจากข้อต่อข้อมือจะสร้างแรงกระทำโมเมนต์ประมาณ 25 นิวตัน-เมตรที่แบริ่งข้อต่อเมื่อแขนขยายออกในแนวนอน ความสามารถในการโมเมนต์โมเมนต์ 180 นิวตัน-เมตรของ RB2508 ให้ปัจจัยด้านความปลอดภัย 7 เท่าของโหลดนี้ ซึ่งเป็นส่วนสำคัญสำหรับแรงเร่งความเร็วแบบไดนามิก การโหลดแรงกระแทก และการเปลี่ยนเครื่องมือ ความสามารถในการรับช่วงเวลาพิเศษนี้ทำให้แบริ่งลูกกลิ้งแบบไขว้แตกต่างจากแบริ่งทั่วไปทุกประเภทที่มีขนาดเท่ากัน
ที่ dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
สถานการณ์การโหลดแบบรวม: ข้อได้เปรียบ RB2508
การโหลดข้อต่อหุ่นยนต์แทบจะไม่ประกอบด้วยแรงในแนวรัศมีบริสุทธิ์ แรงตามแนวแกนล้วนๆ หรือโมเมนต์บริสุทธิ์ ข้อต่อจะรับภาระพร้อมกันบนหลายแกนแทน พิจารณาข้อต่อไหล่ของหุ่นยนต์ที่รองรับแขนแนวนอนโดยมีวัตถุที่จับอยู่ชดเชยจากเส้นกึ่งกลางข้อต่อ:
- โหลดแนวรัศมีจากน้ำหนักแขนและน้ำหนักบรรทุกทำให้เกิดแรงลงตั้งฉากกับแกนแขน
- โหลดในแนวแกนจากการเปลี่ยนแปลงเครื่องมือและการเปลี่ยนแปลงตำแหน่งน้ำหนักบรรทุกในแนวตั้ง
- โหลดโมเมนต์จากระยะออฟเซ็ตระหว่างแกนร่วมและจุดศูนย์ถ่วงของน้ำหนักบรรทุก
ตลับลูกปืน RB2508 เดี่ยวรองรับส่วนประกอบรับน้ำหนักทั้งสามชิ้นภายในขอบเขตการออกแบบ โดยทั่วไปแล้ว โซลูชันแบบทั่วไปต้องใช้ชุดตลับลูกปืนหลายชุดที่จัดเรียงในรูปแบบตัวเรือนที่ซับซ้อน สถาปัตยกรรมลูกกลิ้งแบบไขว้ของ RB2508 ยอมรับโหลดแบบรวมผ่านการจัดเรียงองค์ประกอบแบบไขว้แบบรวม ซึ่งไม่จำเป็นต้องใช้กลไกการกระจายโหลดภายนอก
ความแข็งแกร่ง: การวัดและการทำความเข้าใจประสิทธิภาพของ RB2508
ความแข็งของแบริ่ง: พารามิเตอร์ทางวิศวกรรมที่มีความแม่นยำ
ความแข็งแกร่งในการใช้งานกับตลับลูกปืนนั้นวัดเป็นค่าความแข็ง—ความต้านทานต่อการโก่งตัวภายใต้ภาระที่ใช้ ความแข็งจะแสดงออกทางคณิตศาสตร์เป็นภาระหารด้วยการโก่งตัว โดยวัดเป็นหน่วยนิวตันต่อไมโครเมตร แบริ่งที่มีความแข็งสูงกว่าจะต้านทานการโก่งตัว รักษาตำแหน่งได้แม่นยำยิ่งขึ้นภายใต้ภาระ
ที่ RB2508's stiffness characteristics vary by load direction. Typical values include:
- ความแข็งในแนวรัศมี: ประมาณ 50-70 นิวตัน/ไมโครเมตร (ขึ้นอยู่กับการตั้งค่าพรีโหลด)
- ความแข็งของแกน: ประมาณ 30-50 N/ไมโครเมตร
- ความแข็งของโมเมนต์: ประมาณ 15-20 นิวตันเมตร/มิลลิเรเดียน
ที่se stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
ความเสถียรของอุณหภูมิและความสม่ำเสมอของพรีโหลด
ความแข็งของแบริ่งขึ้นอยู่กับอุณหภูมิ เมื่ออุณหภูมิของตลับลูกปืนเพิ่มขึ้น ความหนืดของน้ำมันหล่อลื่นจะลดลง และแรงพรีโหลดของสปริงลดลง ส่งผลให้ความแข็งโดยรวมลดลง กลไกพรีโหลดแบบสปริงของ RB2508 ได้รับการออกแบบมาเพื่อลดการเสื่อมสภาพนี้ สปริงคลื่นในวงแหวนรอบนอกของแบริ่งถูกเลือกสำหรับวัสดุที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำมาก โดยคงแรงพรีโหลดไว้ภายในบวกหรือลบ 5 เปอร์เซ็นต์ตลอดช่วงการทำงานของตลับลูกปืนตั้งแต่ลบ 10 ถึงบวก 80 องศาเซลเซียส
เสถียรภาพทางความร้อนนี้ช่วยให้มั่นใจได้ว่าข้อต่อหุ่นยนต์จะรักษาความแม่นยำสม่ำเสมอ ไม่ว่าจะทำงานในช่วงเช้าที่อากาศเย็นหรือหลังจากการทำงานรอบการทำงานสูงที่ขยายออกไป ซึ่งทำให้เกิดอุณหภูมิตลับลูกปืนสูงขึ้น ตลับลูกปืนแบบทั่วไปจะพบกับความแปรผันของความแข็งที่มากขึ้นในช่วงอุณหภูมิ ส่งผลให้ตำแหน่งเคลื่อนไปในระหว่างการใช้งานที่ยาวนานขึ้น ซึ่งเป็นข้อจำกัดที่สำคัญที่ถูกกำจัดโดยการออกแบบพรีโหลดของ RB2508
ความเป็นเลิศด้านการผลิต: RB2508 บรรลุประสิทธิภาพที่เหนือกว่าได้อย่างไร
การผลิตที่แม่นยำ: จากวัตถุดิบไปจนถึงตลับลูกปืนสำเร็จรูป
บริษัท ยูเคแอล แบริ่ง แมนูแฟคเจอริ่ง จำกัด (Wuxi) องค์กรอุตสาหกรรมและการค้าครบวงจรที่เชี่ยวชาญด้านโซลูชั่นตลับลูกปืนที่มีความแม่นยำ สาธิตกระบวนการผลิตที่ครอบคลุมซึ่งจำเป็นในการผลิตตลับลูกปืนที่ตรงตามข้อกำหนด RB2508 ในฐานะโรงงานตลับลูกปืนมืออาชีพที่ผสมผสานการวิจัย การพัฒนา การผลิต และการขาย แนวทางของ UKL เป็นตัวอย่างที่ดีในการผลิตที่ต้องการโดยการผลิตตลับลูกปืนเม็ดกลมแบบไขว้สมัยใหม่
ที่ RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
กระบวนการผลิตแบริ่งลูกกลิ้งแบบไขว้ต้องการความแม่นยำเป็นพิเศษ ลำดับการผลิตตลับลูกปืนที่สมบูรณ์ประกอบด้วย:
- การตีและการหลอมวัตถุดิบเพื่อสร้างโครงสร้างวัสดุและลดความเครียดภายใน
- การกลึงโดยกำหนดเส้นผ่านศูนย์กลางภายนอกและเส้นผ่านศูนย์กลางรูเริ่มต้นภายในค่าพิกัดความเผื่อบวกหรือลบ 0.5 มิลลิเมตร
- รอบการบำบัดความร้อนที่ทำให้วัสดุมีความแข็งตามที่กำหนด (โดยทั่วไปคือ 60-65 HRC สำหรับส่วนประกอบ RB2508)
- การเจียรที่แม่นยำเพื่อให้ได้ขนาดสุดท้ายภายในบวกหรือลบ 0.01 มิลลิเมตร ความคลาดเคลื่อน และพื้นผิวสำเร็จต่ำกว่า 0.15 ไมโครเมตร
- การวางตำแหน่งลูกกลิ้งแบบไขว้และการรวมสปริงพรีโหลดจำเป็นต้องมีอุปกรณ์จับยึดแบบพิเศษและการตรวจสอบคุณภาพ
- การประกอบส่วนประกอบตลับลูกปืนอัตโนมัติพร้อมการวัดที่แม่นยำในแต่ละขั้นตอน
การประกันคุณภาพ: การตรวจสอบข้อกำหนดด้านประสิทธิภาพ
โรงงานผลิตตลับลูกปืนที่ใช้ระบบคุณภาพที่ทันสมัยจะตรวจสอบประสิทธิภาพของ RB2508 ผ่านโปรโตคอลการตรวจสอบและการทดสอบที่หลากหลาย ตลับลูกปืนแต่ละตัวผ่าน:
- การตรวจสอบขนาดโดยใช้อุปกรณ์วัดที่แม่นยำเพื่อตรวจสอบรู เส้นผ่านศูนย์กลางภายนอก และความกว้างภายในพิกัดความเผื่อที่ระบุ
- การวัดความกลมและการหมุนหนีศูนย์ทำให้วงแหวนแบริ่งมีศูนย์กลางที่สมบูรณ์แบบ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการใช้งานที่มีความแม่นยำ
- การวัดแรงพรีโหลดเพื่อยืนยันกลไกสปริงจะให้แรงอัดที่ระบุ
- การทดสอบเสียงรบกวนและการสั่นสะเทือนภายใต้โหลดเพื่อตรวจจับข้อบกพร่องในการผลิตที่อาจส่งผลต่อประสิทธิภาพ
- ที่rmal cycling tests simulating temperature variations encountered in field applications
ฐานการผลิตที่ทันสมัยที่สุดของ UKL ซึ่งมีพนักงานมืออาชีพที่มีทักษะมากกว่า 200 คน ครอบคลุมกระบวนการผลิตทั้งหมดภายใต้การควบคุมในโรงงานแห่งเดียว การบูรณาการในแนวดิ่งนี้ช่วยให้มั่นใจได้ถึงความสม่ำเสมอ การตรวจสอบย้อนกลับ และการตอบสนองอย่างรวดเร็วต่อข้อกำหนดเฉพาะ ตลับลูกปืนแต่ละตัวที่จัดส่งจะมีเอกสารยืนยันความสอดคล้องกับข้อกำหนดด้านมิติ พรีโหลด และประสิทธิภาพ
ซีรี่ส์ RB กับ ซีรี่ส์ RU: ทำความเข้าใจถึงความแตกต่างด้านการออกแบบ
RB2508: สถาปัตยกรรมพรีโหลดวงแหวนรอบนอก
ที่ RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- พรีโหลดวงแหวนด้านนอกให้คุณลักษณะความแข็งแกร่งในแนวรัศมีที่ดีเยี่ยม ซึ่งจำเป็นต่อการรองรับน้ำหนักแขนและน้ำหนักบรรทุก
- การรวมสปริงพรีโหลดเข้ากับวงแหวนรอบนอกช่วยลดความยุ่งยากในการออกแบบตัวเรือนเมื่อเปรียบเทียบกับแผนพรีโหลดวงแหวนด้านใน
- คุณลักษณะพรีโหลดที่คาดการณ์ได้ยังคงมีเสถียรภาพตลอดวงจรความร้อน เนื่องจากการเลือกใช้วัสดุสปริงอย่างระมัดระวัง
- ความสามารถในการเข้าถึงสำหรับการปรับความทนทานต่อตัวเรือนในระหว่างการรวมเข้ากับชุดประกอบข้อต่อหุ่นยนต์
ซีรี่ส์ RU: สถาปัตยกรรมพรีโหลดวงแหวนด้านใน
ที่ RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- ความกะทัดรัดของเส้นผ่านศูนย์กลางภายนอกสูงสุด เป็นประโยชน์สำหรับการใช้งานที่พื้นที่วงแหวนรอบนอกถูกจำกัดอย่างรุนแรง
- การกำหนดค่าการติดตั้งวงแหวนด้านในทำให้สามารถจัดวางตัวเรือนเฉพาะในการใช้งานเฉพาะทางได้
- คุณลักษณะการกระจายโหลดทางเลือกที่เหมาะสมกับการใช้งานเฉพาะที่เน้นโมเมนต์โหลด
คำแนะนำในการเลือก: RB2508 สำหรับการใช้งานข้อต่อหุ่นยนต์
สำหรับข้อต่อหุ่นยนต์อุตสาหกรรมมาตรฐาน การประกอบหุ่นยนต์ร่วมปฏิบัติงาน และการใช้งานการวางตำแหน่งที่แม่นยำ ซีรีส์ RB (รวมถึง RB2508) มักจะมีประสิทธิภาพเหนือกว่าทางเลือกอื่นในซีรีส์ RU สถาปัตยกรรมพรีโหลดวงแหวนรอบนอกของตลับลูกปืน RB มอบความแข็งแกร่งในแนวรัศมีที่เหนือกว่า ซึ่งเป็นข้อกำหนดที่สำคัญสำหรับการรองรับโครงสร้างแขนและน้ำหนักบรรทุก ซีรีส์ RU พบการใช้งานที่ต้องการในการออกแบบแหวนสวิงและการกำหนดค่าแท่นหมุนแบบพิเศษซึ่งมีข้อกำหนดในการกระจายน้ำหนักที่แตกต่างกัน

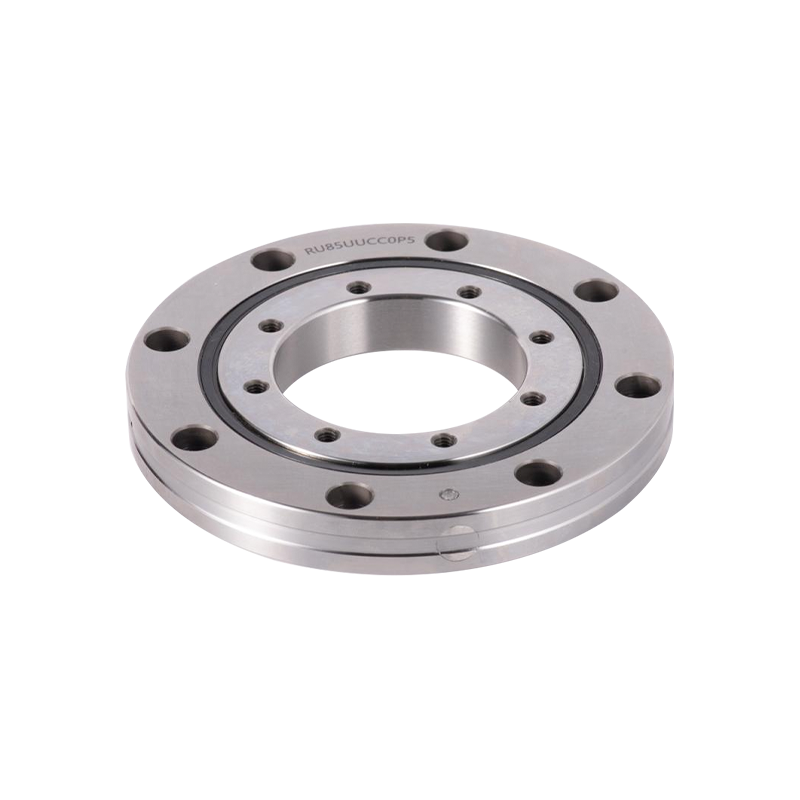

ที่ RB2508 แบริ่งลูกกลิ้งข้าม แสดงถึงการกำหนดค่าที่เหมาะสมที่สุดสำหรับข้อต่อหุ่นยนต์ที่ต้องการความสามารถในการรับน้ำหนักในแนวรัศมี ความสามารถในการรับน้ำหนักตามแนวแกน ความสามารถในการรับน้ำหนักโมเมนต์ และความสามารถในการทำซ้ำตำแหน่งที่ยอดเยี่ยมภายในซองขนาดกะทัดรัด 25x41x8 มิลลิเมตร
การออกแบบบูรณาการ: เพิ่มประสิทธิภาพข้อต่อหุ่นยนต์ด้วย RB2508
ข้อกำหนดความทนทานต่อตัวเรือนและความพอดีที่แม่นยำ
ประสิทธิภาพของตลับลูกปืนนั้นขึ้นอยู่กับคุณภาพการออกแบบตัวเรือนเป็นหลัก ความแข็งแกร่งและความสามารถในการรับน้ำหนักที่เหนือกว่าของ RB2508 จะรับรู้ได้อย่างสมบูรณ์เมื่อรวมเข้ากับตัวเรือนที่ตรงตามข้อกำหนดด้านความคลาดเคลื่อนที่เข้มงวดเท่านั้น:
| คุณสมบัติที่อยู่อาศัย | เกรดความอดทน | ค่าทั่วไป | ผลกระทบต่อประสิทธิภาพ |
|---|---|---|---|
| วงแหวนรอบนอก | H7 | 41 0.025 มม | ความกระชับพอดีช่วยป้องกันการเคลื่อนที่ในแนวรัศมี |
| รูวงแหวนด้านใน | ป5 | 25 -0.05 มม | รักษาความเข้มข้นและการวิ่งหนี |
| การวิ่งหนีด้านนอกของ Bore | ทีไออาร์ 0.05 มม | การ Runout ที่ระบุทั้งหมด | รับประกันความรวมศูนย์ของแหวนแบริ่ง |
| การวิ่งหนีของรูด้านใน | ทีไออาร์ 0.03 มม | การ Runout ที่ระบุทั้งหมด | ป้องกันความไม่สมดุลขององค์ประกอบกลิ้ง |
กลยุทธ์การหล่อลื่น: การรักษาประสิทธิภาพการทำงานในทุกสภาวะการทำงาน
ที่ RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
ระบบหล่อลื่นน้ำมันและอากาศ: อากาศอัดจะส่งละอองน้ำมันที่แม่นยำไปยังตลับลูกปืนตามช่วงเวลาที่ควบคุม วิธีการนี้ช่วยลดการลากของตลับลูกปืน รักษาอุณหภูมิให้สม่ำเสมอ และยืดอายุการใช้งานของตลับลูกปืน ระบบน้ำมัน-อากาศเหมาะกับการใช้งานต่อเนื่องหรือความเร็วสูง ซึ่งการจัดการระบายความร้อนเป็นสิ่งสำคัญ ความซับซ้อนในการติดตั้งเพิ่มขึ้นเมื่อเทียบกับการหล่อลื่นด้วยจาระบี แต่ข้อดีด้านประสิทธิภาพแสดงให้เห็นถึงความพยายามทางวิศวกรรมที่เพิ่มขึ้นสำหรับการใช้งานที่มีความต้องการสูง
การหล่อลื่นด้วยจาระบี: การออกแบบตลับลูกปืนแบบปิดผนึกใช้สูตรจาระบีสังเคราะห์ที่ให้การหล่อลื่นระยะยาวโดยมีการบำรุงรักษาน้อยที่สุด การหล่อลื่นด้วยจาระบีทำให้การติดตั้งง่ายขึ้นและเหมาะสำหรับการใช้งานข้อต่อหุ่นยนต์แบบปิดผนึกที่ทำงานที่ความเร็วปานกลาง (ต่ำกว่า 300 RPM) ข้อเสียได้แก่ แรงเสียดทานที่สูงขึ้นเล็กน้อยและการสร้างความร้อนที่สอดคล้องกันเมื่อเปรียบเทียบกับระบบน้ำมัน
ที่rmal Management and Temperature Control
ตลับลูกปืนที่โหลดไว้ล่วงหน้าจะสร้างความร้อนมากกว่าการออกแบบที่มีระยะห่าง โดยเฉพาะที่ความเร็วสูงกว่า การออกแบบข้อต่อหุ่นยนต์ที่มีประสิทธิภาพประกอบด้วยกลยุทธ์การจัดการความร้อน:
- วัสดุตัวเรือนอะลูมิเนียมที่มีค่าการนำความร้อนสูงจะกระจายความร้อนที่เกิดจากแบริ่งออกจากข้อต่อ
- ช่องหมุนเวียนน้ำมันหล่อเย็นโดยตรงผ่านโซนแบริ่งในการใช้งานที่มีประสิทธิภาพสูง
- การตรวจสอบอุณหภูมิผ่านเซ็นเซอร์ในตัวจะแจ้งเตือนระบบควบคุมถึงสภาวะความร้อนที่ผิดปกติก่อนที่ประสิทธิภาพจะลดลง
- โปรโตคอลการปรับความเร็วการทำงานจะลดความเร็วหากอุณหภูมิของตลับลูกปืนเกินเกณฑ์ที่ออกแบบไว้
ที่ RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
การวิเคราะห์เปรียบเทียบ: RB2508 กับโซลูชันตลับลูกปืนทางเลือก
เพื่อแสดงให้เห็นข้อได้เปรียบทางเทคนิคของ RB2508 การเปรียบเทียบประสิทธิภาพระหว่างพารามิเตอร์หลักกับตัวเลือกตลับลูกปืนทั่วไปเผยให้เห็นกรณีทางวิศวกรรมสำหรับการเลือกลูกกลิ้งแบบไขว้:
| พารามิเตอร์ประสิทธิภาพ | RB2508 | บอลสองแถว | ชุดลูกกลิ้งเรียว |
|---|---|---|---|
| ความแข็งเรเดียล | 60 นิวตัน/ไมครอน | 12 นิวตัน/ไมครอน | 25 นิวตัน/ไมครอน |
| ความแข็งของแกน | 40 นิวตัน/ไมครอน | 5 นิวตัน/ไมครอน | 8 นิวตัน/ไมครอน |
| ความจุช่วงเวลา | 180 นิวตันเมตร | 20 Nm | 60 นิวตันเมตร |
| การนับส่วนประกอบ | 1 | 2-3 | 3-6 |
| เส้นผ่านศูนย์กลางภายนอก | 41 มม | 47 มม | 62 มม |
| การทำซ้ำตำแหน่ง | 0.1 มม | 0.5 มม | 0.3 มม |
| ความซับซ้อนในการติดตั้ง | ต่ำ | ปานกลาง | สูง |
การเปรียบเทียบนี้แสดงให้เห็นถึงหลักการพื้นฐาน: RB2508 รวมประสิทธิภาพของโซลูชันตลับลูกปืนทั่วไปหลายรายการไว้ในส่วนประกอบเดียวที่เรียบง่ายกว่า การใช้งานข้อต่อหุ่นยนต์ที่ต้องการการรองรับในแนวรัศมี การพักตามแนวแกน และความต้านทานต่อโหลดโมเมนต์ โดยทั่วไปจะใช้ตลับลูกปืนสามประเภทขึ้นไป โซลูชันหน่วยเดียว RB2508 ช่วยลดความซับซ้อนในการประกอบ ต้นทุน และจุดเกิดความล้มเหลวที่อาจเกิดขึ้น ขณะเดียวกันก็มอบประสิทธิภาพที่เหนือกว่าในทุกทิศทางการโหลด

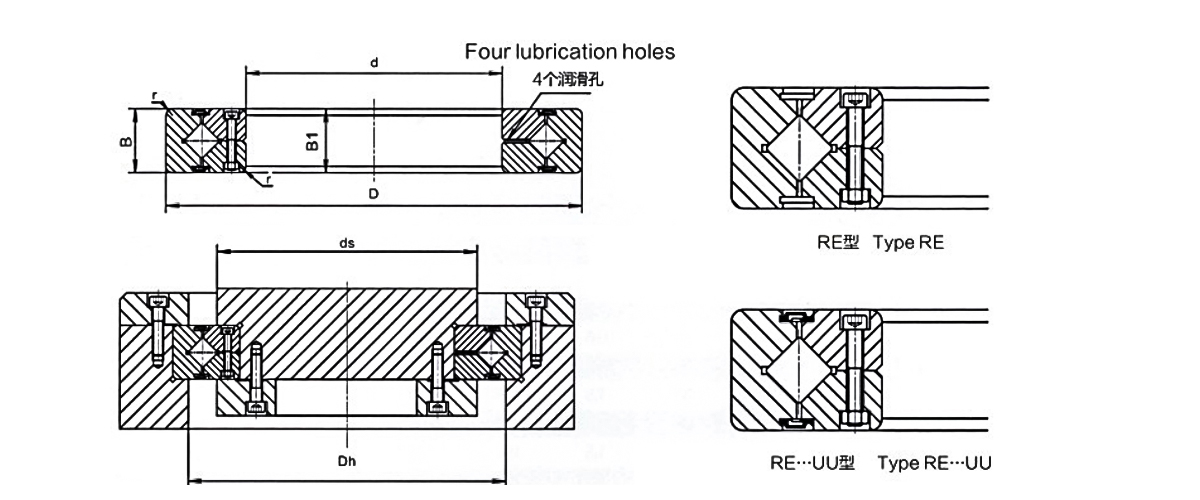

สถาปัตยกรรมทางเทคนิค: การแสดงภาพการออกแบบ RB2508
การใช้งานจริง: โดยที่ RB2508 Excels
การออกแบบข้อต่อหุ่นยนต์ร่วมปฏิบัติงาน
หุ่นยนต์ร่วมปฏิบัติงานที่ทำงานเคียงข้างมนุษย์ต้องการความแม่นยำและความน่าเชื่อถือเป็นพิเศษ รูปทรงกะทัดรัดและความจุโมเมนต์สูงของ RB2508 ช่วยให้สามารถออกแบบข้อต่อได้อย่างปลอดภัยและแม่นยำ ชุดประกอบไหล่หุ่นยนต์ร่วมปฏิบัติงานทั่วไปจะรวมแบริ่ง RB2508 ไว้เพื่อรองรับโครงสร้างต้นแขน ในขณะเดียวกันก็รองรับการเปลี่ยนแปลงเครื่องมือและการแกว่งโหลดแบบไดนามิก การออกแบบระยะฟันเฟืองต่ำของตลับลูกปืนช่วยให้มั่นใจถึงความสามารถในการทำซ้ำสำหรับงานวางตำแหน่งกริปเปอร์ ในขณะที่กลไกพรีโหลดรับประกันการทำงานที่เสถียรตลอดการเปลี่ยนแปลงทางความร้อนในระหว่างกะการทำงานที่ยืดเยื้อ
บูรณาการการประกอบข้อมือหุ่นยนต์อุตสาหกรรม
ข้อมือหุ่นยนต์ยุคใหม่ใช้แกนหมุนหลายแกน (ม้วน ระยะพิทช์ การหัน) ในการประกอบที่มีขนาดกะทัดรัดเป็นพิเศษ แกนข้อมือแต่ละแกนจะได้รับประโยชน์จากการรองรับแบริ่งลูกกลิ้งแบบไขว้ เครื่องชั่ง RB2508 เหมาะอย่างยิ่งสำหรับแกนม้วนและแกนพิทช์ในโครงร่างหุ่นยนต์อุตสาหกรรมหลายประเภท ความสามารถของตลับลูกปืนในการรับโหลดโมเมนต์โดยไม่ต้องมีส่วนประกอบรองรับเพิ่มเติม ทำให้สามารถออกแบบปลอกข้อมือที่รักษาความแม่นยำของจุดกึ่งกลางเครื่องมือไว้ได้ภายใน 0.1 มิลลิเมตร ซึ่งจำเป็นสำหรับการเชื่อม การประกอบ และการตัดเฉือนที่มีความแม่นยำ
หุ่นยนต์ผ่าตัดและการแพทย์
ระบบหุ่นยนต์ผ่าตัดต้องการความแม่นยำและความน่าเชื่อถือเป็นพิเศษ แบริ่งข้อต่อต้องรักษาความแม่นยำของตำแหน่งภายใน 0.05 มิลลิเมตร ในขณะที่ทนทานต่อรอบการฆ่าเชื้ออย่างต่อเนื่องและโปรไฟล์การเคลื่อนไหวที่เร่งความเร็วสูง ความแข็งแกร่งและเสถียรภาพทางความร้อนของ RB2508 ได้รับการพิสูจน์ว่าเหมาะอย่างยิ่งสำหรับข้อกำหนดที่มีความต้องการสูงเหล่านี้ ฟันเฟืองที่ต่ำของตลับลูกปืนช่วยลดการบาดเจ็บของเนื้อเยื่อจากการโก่งตัวของข้อต่อ ในขณะที่ประสิทธิภาพที่สม่ำเสมอตลอดวงจรความร้อนทำให้มั่นใจได้ถึงความน่าเชื่อถือผ่านขั้นตอนการฆ่าเชื้อซ้ำๆ
ระบบอัตโนมัติในการจัดการบรรจุภัณฑ์และวัสดุ
หุ่นยนต์หยิบและวางความเร็วสูงที่ทำงานที่ 100 รอบต่อนาทีจะทำให้แบริ่งข้อต่อเกิดความเค้นแบบไดนามิกที่รุนแรง กลไกพรีโหลดของ RB2508 และรูปทรงหน้าสัมผัสแนวเส้นกระจายแรงกระแทกได้อย่างมีประสิทธิภาพมากกว่าตลับลูกปืนเม็ดกลม ซึ่งช่วยยืดอายุการใช้งานของตลับลูกปืน ความสามารถในการรับโมเมนต์ของตลับลูกปืนช่วยชดเชยลักษณะน้ำหนักบรรทุกของการติดตั้งมือจับสุญญากาศ ในขณะที่ความแข็งแกร่งทำให้มั่นใจในความแม่นยำในการวางตำแหน่งที่สม่ำเสมอตลอดกะการผลิต
การบำรุงรักษาและอายุการใช้งาน: ปรับความน่าเชื่อถือของ RB2508 ให้เหมาะสม
แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง
การติดตั้งที่เหมาะสมส่งผลโดยตรงต่อประสิทธิภาพของตลับลูกปืนและอายุการใช้งาน โปรโตคอลการติดตั้งที่สำคัญ ได้แก่ :
- ตรวจสอบเส้นผ่านศูนย์กลางรูตัวเรือนและผิวสำเร็จตรงตามเกณฑ์ความคลาดเคลื่อนที่ระบุก่อนติดตั้งตลับลูกปืน
- ใช้ตัวดึงแบริ่งที่มีความแม่นยำซึ่งออกแบบมาสำหรับแบริ่งลูกกลิ้งแบบไขว้เพื่อหลีกเลี่ยงความเสียหายของวงแหวนภายในระหว่างการถอดหรือการติดตั้ง
- ทาน้ำมันเครื่องเบาบนพื้นผิวรูแบริ่งเพื่อความสะดวกในการประกอบและป้องกันการครูด
- ติดตั้งส่วนประกอบตลับลูกปืนตามลำดับ โดยรักษาตำแหน่งตลอดกระบวนการประกอบ
- ตรวจสอบแรงพรีโหลดหลังการติดตั้งเพื่อยืนยันแรงอัดที่เหมาะสมจากกลไกสปริง
ระยะเวลารันอินและการรักษาเสถียรภาพทางความร้อน
การติดตั้งหุ่นยนต์แบบใหม่จะได้รับประโยชน์จากขั้นตอนการรันอินที่มีการควบคุม ในช่วงชั่วโมงการทำงานเริ่มต้น 8-10 ชั่วโมง หุ่นยนต์ที่ทำงานด้วยโหลดพิกัด 50 เปอร์เซ็นต์ช่วยให้ส่วนประกอบแบริ่งนั่งได้อย่างเหมาะสม และไล่ระดับความร้อนเพื่อรักษาเสถียรภาพ อุณหภูมิที่เพิ่มขึ้นในช่วงเวลานี้มักเกิดขึ้นภายใน 3-4 ชั่วโมงแรก โหลดและความเร็วเพิ่มขึ้นอย่างค่อยเป็นค่อยไปในช่วง 40 ชั่วโมงการทำงานแรกเพื่อยืดอายุการใช้งานของตลับลูกปืนและรับประกันประสิทธิภาพสูงสุด
กลยุทธ์การติดตามสภาพ
แพลตฟอร์มหุ่นยนต์สมัยใหม่นำระบบตรวจสอบสภาพตลับลูกปืนมาใช้มากขึ้นโดยใช้เซ็นเซอร์อุณหภูมิและการสั่นสะเทือน สิ่งเหล่านี้ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์ซึ่งช่วยยืดอายุการใช้งานและป้องกันความล้มเหลวที่ไม่คาดคิด:
- การตรวจสอบอุณหภูมิแบริ่งจะตรวจจับการเสื่อมสภาพของการหล่อลื่นหรือการสูญเสียพรีโหลดตั้งแต่เนิ่นๆ
- การวิเคราะห์ความถี่การสั่นสะเทือนจะระบุการสึกหรอขององค์ประกอบกลิ้งก่อนเกิดความล้มเหลวร้ายแรง
- แนวโน้มความสามารถในการทำซ้ำของตำแหน่งเผยให้เห็นการปฏิบัติตามข้อกำหนดของตลับลูกปืนเพิ่มขึ้นเมื่อเวลาผ่านไป
- การวิเคราะห์น้ำมันหรือจาระบีจะติดตามระดับออกซิเดชันและการปนเปื้อน
ความคาดหวังอายุการใช้งาน
โดยทั่วไปแล้ว ตลับลูกปืน RB2508 ที่ได้รับการบำรุงรักษาอย่างดีจะมีอายุการใช้งาน 10,000-15,000 ชั่วโมงก่อนที่จะต้องเปลี่ยนใหม่ สิ่งนี้แสดงถึงข้อได้เปรียบด้านอายุการใช้งานที่เหนือกว่าโซลูชันตลับลูกปืนทั่วไปเมื่อคำนึงถึงความสามารถในการรับน้ำหนักที่เหนือกว่าของตลับลูกปืน ในการใช้งานเบา อายุการใช้งานอาจขยายได้ถึง 20,000 ชั่วโมง การเปลี่ยนตลับลูกปืนเชิงป้องกันก่อนเกิดความล้มเหลวร้ายแรงจะช่วยป้องกันความเสียหายรองต่อพื้นผิวตัวเรือน ลดต้นทุนการซ่อมแซมทั้งหมดและการหยุดทำงานของระบบ
คำถามที่พบบ่อย
คำถามที่ 1: อะไรทำให้ตลับลูกปืนเม็ดกลมมีคุณสมบัติเหนือกว่าตลับลูกปืนเม็ดกลมสำหรับการใช้งานข้อต่อหุ่นยนต์
แบริ่งลูกกลิ้งแบบไขว้ใช้การสัมผัสแนวเส้นระหว่างองค์ประกอบกลิ้งและรางน้ำ เมื่อเทียบกับการสัมผัสแบบจุดในตลับลูกปืน รูปทรงนี้กระจายน้ำหนักไปทั่วพื้นที่พื้นผิวที่ใหญ่ขึ้น ช่วยให้มีความแข็งแกร่งและความสามารถในการรับน้ำหนักสูงขึ้นภายในซองจดหมายขนาดเท่ากัน นอกจากนี้ แบริ่งลูกกลิ้งแบบไขว้ยังรับแรงในแนวรัศมี แนวแกน และโมเมนต์ไปพร้อมๆ กัน ทำให้ไม่จำเป็นต้องใช้ตลับลูกปืนหลายประเภทในการประกอบข้อต่อเดี่ยว
คำถามที่ 2: พรีโหลดช่วยปรับปรุงประสิทธิภาพของตลับลูกปืนในการใช้งานหุ่นยนต์ที่มีความแม่นยำได้อย่างไร
โหลดล่วงหน้าช่วยลดระยะห่างภายในโดยรักษาการสัมผัสอย่างต่อเนื่องระหว่างองค์ประกอบกลิ้งและร่องน้ำ การออกแบบนี้ขจัดฟันเฟืองและเพิ่มความแข็งของตลับลูกปืนอย่างมาก ช่วยให้สามารถทำซ้ำได้อย่างแม่นยำซึ่งเป็นที่ต้องการของหุ่นยนต์สมัยใหม่ พรีโหลดยังช่วยรักษาเสถียรภาพการทำงานของแบริ่งตลอดการเปลี่ยนแปลงของอุณหภูมิโดยใช้กลไกสปริงที่รักษาแรงอัดที่สม่ำเสมอแม้จะมีการขยายตัวและการหดตัวจากความร้อนก็ตาม
คำถามที่ 3: อายุการใช้งานโดยทั่วไปของตลับลูกปืน RB2508 ในการใช้งานหุ่นยนต์อย่างต่อเนื่องคือเท่าใด
โดยทั่วไปแล้ว ตลับลูกปืน RB2508 ที่ได้รับการบำรุงรักษาอย่างดีจะมีอายุการใช้งาน 10,000-15,000 ชั่วโมงก่อนที่จะต้องเปลี่ยนใหม่ อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาวะโหลดจริง ความเร็วในการทำงาน การจัดการอุณหภูมิ และความเข้มงวดในการบำรุงรักษาการหล่อลื่น การใช้งานระดับเบาอาจใช้งานได้ถึง 20,000 ชั่วโมง ในขณะที่การใช้งานระดับหนักมากอาจต้องเปลี่ยนใหม่หลังจากผ่านไป 8,000 ชั่วโมง
คำถามที่ 4: สามารถติดตั้งตลับลูกปืน RB2508 เข้ากับการออกแบบหุ่นยนต์ที่มีอยู่โดยใช้ตลับลูกปืนทั่วไปได้หรือไม่
ในหลายกรณีใช่ โปรไฟล์ขนาดกะทัดรัด 25x41x8 มม. ของ RB2508 มักจะทำให้สามารถทดแทนโดยตรงได้ หากสามารถปรับพิกัดความเผื่อของตัวเรือนตามข้อกำหนดเฉพาะ H7 สำหรับรูวงแหวนรอบนอกได้ อย่างไรก็ตาม ความแข็งแกร่งของตลับลูกปืนที่เพิ่มขึ้นอย่างมากอาจต้องมีการปรับแต่งตัวควบคุมเซอร์โว เพื่อป้องกันความไม่เสถียรในการควบคุม แนะนำให้ประเมินความเข้ากันได้ที่เกี่ยวข้องกับการวิเคราะห์มิติโดยละเอียดและการจำลองแบบไดนามิกก่อนนำไปใช้งาน
คำถามที่ 5: วิธีการหล่อลื่นแบบใดดีที่สุดสำหรับตลับลูกปืน RB2508 ในการใช้งานหุ่นยนต์งานสูง
ระบบหล่อลื่นแบบน้ำมันและอากาศเป็นที่ต้องการสำหรับการใช้งานต่อเนื่อง โดยให้หยดน้ำมันที่แม่นยำตามช่วงเวลาที่ควบคุม วิธีการนี้ช่วยลดแรงต้าน รักษาอุณหภูมิตลับลูกปืนให้เหมาะสม และยืดอายุการใช้งานเมื่อเทียบกับการหล่อลื่นด้วยจาระบี ระบบที่ใช้จาระบีเหมาะกับการใช้งานแบบปิดผนึกซึ่งมีรอบการทำงานปานกลางและความต้องการความเร็วต่ำ แลกประสิทธิภาพบางอย่างเพื่อการบำรุงรักษาที่ง่ายขึ้น
คำถามที่ 6: ความสามารถในการรับน้ำหนักโมเมนต์ของ RB2508 เปรียบเทียบกับโซลูชันตลับลูกปืนทั่วไปเป็นอย่างไร
ที่ RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
คำถามที่ 7: ข้อกำหนดความทนทานต่อตัวเรือนมีความสำคัญต่อประสิทธิภาพ RB2508 สูงสุดหรือไม่
ที่ outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
คำถามที่ 8: มีตลับลูกปืนรุ่น RB2508 สำหรับความต้องการโหลดที่แตกต่างกันหรือไม่
ใช่ ผู้ผลิตนำเสนอซีรีส์แบริ่งลูกกลิ้งแบบไขว้ตั้งแต่รุ่นน้ำหนักเบาขนาดเล็กสำหรับการใช้งานเบา ไปจนถึงหน่วยความจุสูงขนาดใหญ่สำหรับใช้ในอุตสาหกรรมหนัก RB2508 ได้รับการปรับให้เหมาะสมสำหรับการใช้งานหุ่นยนต์ที่ต้องการความสามารถในการรับน้ำหนักในแนวรัศมี แกน และโมเมนต์ที่สมดุลในพื้นที่ขนาดเล็ก รุ่นเล็ก (RB2006) เหมาะกับหุ่นยนต์ร่วมปฏิบัติงานขนาดเบา ในขณะที่รุ่นใหญ่รองรับแขนอุตสาหกรรมที่หนักกว่า
คำถามที่ 9: อุณหภูมิส่งผลต่อประสิทธิภาพและอายุการใช้งานของตลับลูกปืน RB2508 อย่างไร
ตลับลูกปืนมาตรฐาน RB2508 รักษาข้อกำหนดด้านประสิทธิภาพการทำงานเต็มรูปแบบตั้งแต่ลบ 10 ถึงบวก 80 องศาเซลเซียส ที่อุณหภูมิสูงกว่า 80 องศา ความหนืดของน้ำมันหล่อลื่นจะลดลง และแรงสปริงพรีโหลดลดลง ส่งผลให้ความแข็งลดลงและเพิ่มอัตราการสึกหรอ การจัดการระบายความร้อนที่มีประสิทธิภาพผ่านการออกแบบตัวเรือนและระบบทำความเย็นช่วยรักษาอุณหภูมิตลับลูกปืนให้อยู่ในช่วง 40-65 องศาเซลเซียสที่เหมาะสมที่สุด ช่วยยืดอายุการใช้งานและประสิทธิภาพที่สม่ำเสมอสูงสุด
คำถามที่ 10: ประสิทธิภาพ RB2508 เปรียบเทียบระหว่างการใช้งานหุ่นยนต์งานเบาและงานหนักมากได้อย่างไร
ที่ RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
