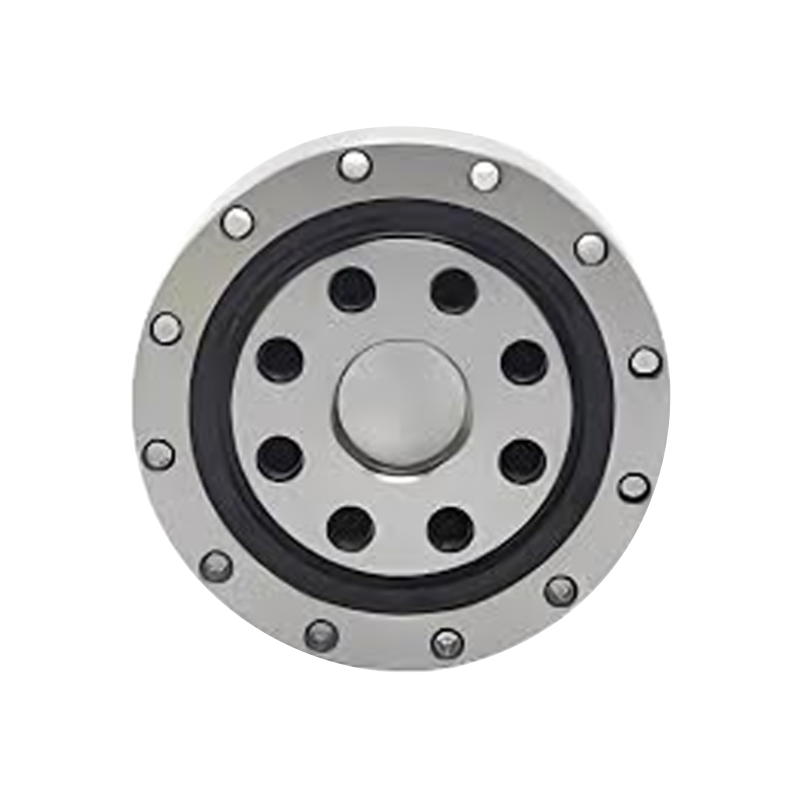

ทั้งวงแหวนรอบนอกและวงแหวนด้านในของประเภท CSD มีโครงสร้างแบบรวม (ชิ้นเดียว) เส้นผ่านศูนย์กลางภายนอกเหมือนกับของประเภท CSG ในขณะที่มีความแข็งแรงสูงกว่าส่วนประกอบประเภท CSG ส่วนใหญ่จะใช้ในส่วนเอาต์พุตของตัวลดซีรีย์ CSD
แบริ่งไดรฟ์ฮาร์มอนิกประเภท CSD เป็นส่วนประกอบที่ออกแบบเป็นพิเศษซึ่งพัฒนาขึ้นเพื่อตอบสนองความต้องการเฉพาะของระบบขับเคลื่อนฮาร์มอนิก ด้วยการออกแบบแบบบูรณาการสำหรับตัวลดฮาร์มอนิก Compact Series Drive (CSD) จึงให้การสนับสนุนที่จำเป็นสำหรับความสามารถในการควบคุมการเคลื่อนไหวที่เป็นเอกลักษณ์
คุณสมบัติหลัก:
· การออกแบบที่กะทัดรัด: โครงสร้างรับน้ำหนักประเภท CSD ได้รับการออกแบบมาเพื่อย่อขนาดให้เล็กที่สุดโดยยังคงความสามารถในการรับน้ำหนักสูงสุดไว้ได้ การออกแบบที่กะทัดรัดนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่จำกัด เช่น หุ่นยนต์และระบบอัตโนมัติ
·การส่งแรงบิดสูง: ระบบแบริ่งในตัวลดดาวเคราะห์ความเร็วสูง CSD ได้รับการปรับให้เหมาะสมสำหรับการส่งแรงบิดสูง ทำให้มั่นใจได้ถึงการถ่ายโอนพลังงานที่มีประสิทธิภาพและการควบคุมการเคลื่อนไหวที่แม่นยำ
·ฟันเฟืองที่ลดลง: ในระบบขับเคลื่อนฮาร์มอนิก การเคลื่อนฟันเฟือง (ฟันเฟือง) ส่งผลโดยตรงต่อความแม่นยำในการเคลื่อนที่ ตลับลูกปืนประเภท CSD ได้รับการออกแบบมาเพื่อลดการฟันเฟือง จึงปรับปรุงความแม่นยำของตำแหน่ง
·การผลิตที่แม่นยำ: ตลับลูกปืนเหล่านี้ผลิตขึ้นโดยใช้กระบวนการที่มีความแม่นยำสูงเพื่อให้เป็นไปตามมาตรฐานความแม่นยำและข้อกำหนดด้านประสิทธิภาพที่เข้มงวดอย่างยิ่ง สิ่งนี้ทำให้มั่นใจได้ถึงความน่าเชื่อถือและอายุการใช้งานที่ยาวนานของระบบขับเคลื่อนฮาร์มอนิก
การใช้งาน:
·วิทยาการหุ่นยนต์
·การบินและอวกาศ
· อุปกรณ์ทางการแพทย์
·ระบบอัตโนมัติและระบบควบคุมการเคลื่อนไหวที่มีความแม่นยำสูงอื่นๆ

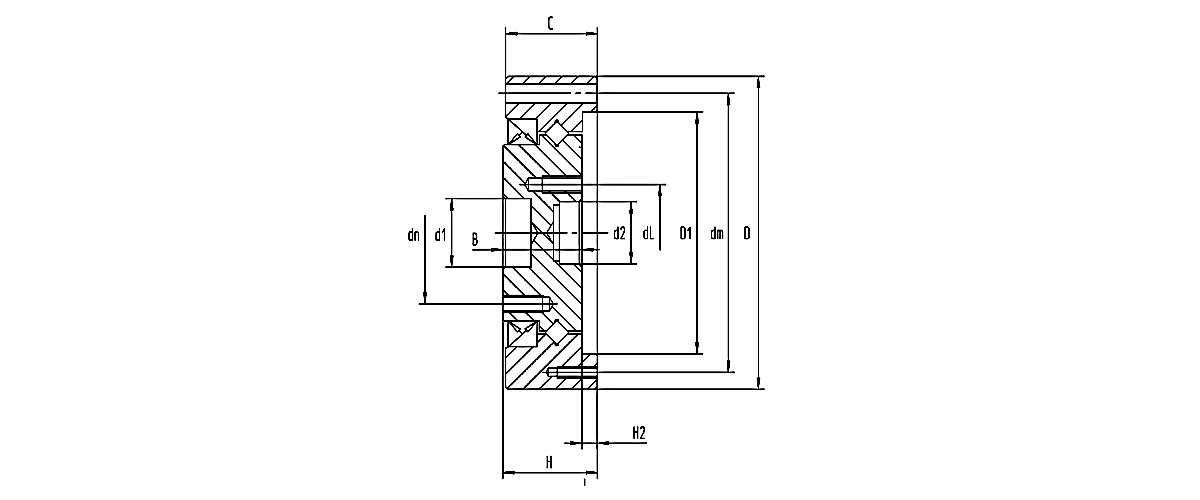

| หมายเลขรุ่น LKPB | ขนาดโดยรวม | รูยึดวงแหวนรอบนอก | รูยึดวงแหวนด้านใน | โหลดพื้นฐาน เรตติ้ง | ตุ้มน้ำหนัก | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | เอ็น-เอ็น2 | CR | คร | กก | |
| หน่วย: มม | ซีลย้อนกลับ | ซีลหน้า | ซีลย้อนกลับ | เคเอ็น | เคเอ็น | |||||||||||||
| ซีเอสดี-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2(ความลึก 5) | 25 | 10-M3(ความลึก 7) | 17 | 6-M3(ความลึก7) | 4.7 | 6.7 | 0.24 |
| ซีเอสดี-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2(ความลึก 5) | 27 | 8-M5(ลึก8) | 19.5 | 8-M4(ความลึก8) | 5.3 | 7.5 | 0.3 |
| ซีเอสดี-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2(ความลึก 5) | 34 | 8-M6(ความลึก 9) | 24 | 8-M4(ความลึก8) | 5.8 | 9 | 0.42 |
| ซีเอสดี-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2(ความลึก 5) | 42 | 8-M8(ลึก 12) | 30 | 8-M5(ความลึก 9) | 9.6 | 15.1 | 0.8 |
| ซีเอสดี-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3(ความลึก7) | 57 | 10-M8(ลึก 12) | 41 | 6-M6(ความลึก 11) | 15 | 25 | 1.4 |
| ซีเอสดี-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3(ลึก8) | 72 | 10- M10(ลึก15) | 48 | 6-M8(ลึก 11) | 21.3 | 36.5 | 2.1 |
| ซีเอสดี-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3(ความลึก8) | 88 | 10- M12(ลึก18) | 62 | 6-M10(ลึก18) | 34.8 | 60.2 | 3.8 |
