สิ่งที่ตลับลูกปืน 3200 A-2ZTN9/MT33 มอบให้: ข้อมูลจำเพาะ น้ำหนักบรรทุก และขีดจำกัดความเร็ว

ขนาดหลักและข้อมูลจำเพาะที่สำคัญ

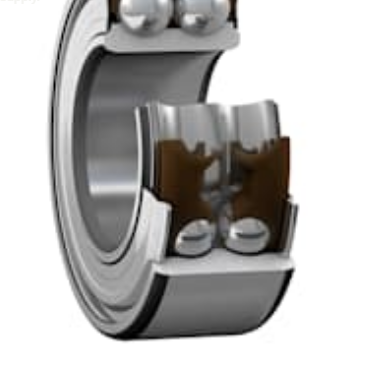

ทุกการออกแบบเริ่มต้นด้วยรูปทรงเรขาคณิต 3200 A-2ZTN9/MT33 บรรจุเส้นทางโหลดสองเส้นทางไว้ในหน่วยเดียว รูปแบบของมันเทียบเท่ากับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวคู่ที่จัดเรียงจากด้านหลังในรูปแบบ O แต่ต้องใช้พื้นที่ตามแนวแกนน้อยลงอย่างเห็นได้ชัด ตารางด้านล่างแสดงรายการข้อมูลมิติหลักที่วิศวกรตรวจสอบก่อน

การอ่านค่ารู เส้นผ่านศูนย์กลางภายนอก และความกว้าง

รูขนาด 10 มม. และเส้นผ่านศูนย์กลางภายนอก 30 มม. เป็นตัวกำหนดขนาดกะทัดรัดที่เหมาะกับกระปุกเกียร์ขนาดเล็ก เพลาปั๊ม และตัวเรือนปลายมอเตอร์ ความกว้าง 14 มม. คือสิ่งที่ทำให้คู่หลังชนกันมีประสิทธิภาพ ผู้ออกแบบได้รับความสามารถตามแนวแกนของตลับลูกปืนสองตัวในพื้นที่กว้างกว่ายูนิตแถวเดียวเพียงเล็กน้อยเท่านั้น ด้วยมวลประมาณ 0.051 กก. ตลับลูกปืนจะเพิ่มความเฉื่อยในการหมุนเล็กน้อย ซึ่งมีความสำคัญเมื่อเพลาเร่งความเร็วและลดความเร็วบ่อยครั้ง

เนื้อและระยะจุดแรงดัน

ค่าสองค่าในตารางมองข้ามได้ง่าย ขนาดเนื้อฟันขั้นต่ำ 0.6 มม. จะบอกช่างเครื่องว่าเพลาและมุมไหล่ตัวเรือนมีความคมแค่ไหน มุมที่แน่นกว่าค่านี้จะหยุดแหวนแบริ่งไม่ให้นั่งชิดไหล่จนสุด ซึ่งนำไปสู่การเยื้องแนวและเฟรต ระยะห่างจุดรับแรงกด 16 มม. คือตำแหน่งที่โหลดกระทำไปตามแกนอย่างมีประสิทธิผล ใช้เมื่อคุณคำนวณแรงโมเมนต์บนเพลา เนื่องจากจะกำหนดแขนคันโยกระหว่างตลับลูกปืนและแรงที่ใช้

โหลดการให้คะแนนและการจำกัดความเร็ว

ข้อมูลโหลดและความเร็วเป็นตัวตัดสินว่าตลับลูกปืนจะคงอยู่ตามรอบการทำงานหรือไม่ การให้คะแนนที่เผยแพร่จะสรุปไว้ในการ์ดด้านล่าง ตามด้วยตารางที่อธิบายว่าแต่ละคะแนนมีความหมายในทางปฏิบัติอย่างไร

ความจุแบบคงที่และแบบไดนามิก

อัตราไดนามิกควบคุมการหมุนอย่างต่อเนื่อง ในขณะที่อัตราคงที่จะปกป้องตลับลูกปืนระหว่างการกระแทกขณะสตาร์ท การกระแทกจากการขนย้าย หรือการหยุดเครื่องภายใต้ภาระ ควรตรวจสอบระบบที่มีการโหลดแรงกระแทกบ่อยครั้งโดยเทียบกับค่าคงที่ก่อน เนื่องจากการเยื้องอย่างถาวรในร่องน้ำไม่สามารถย้อนกลับได้ ขีดจำกัดความล้าเป็นข้อมูลอ้างอิงที่เป็นประโยชน์สำหรับระยะโหลดน้ำหนักเบา โดยคาดว่าตลับลูกปืนจะทำงานเป็นเวลานานโดยไม่เกิดความล้าที่พื้นผิว

การจัดอันดับความเร็วในทางปฏิบัติ

ต้องอ่านค่าความเร็วร่วมกับการออกแบบซีลและกรง ความเร็วจำกัดที่ 24,000 รอบ/นาทีทำได้เนื่องจากตลับลูกปืนใช้เกราะป้องกันแบบไม่สัมผัสและโครงโพลีเอไมด์น้ำหนักเบา ซึ่งช่วยลดแรงเสียดทานและความร้อน รักษาความเร็วในการทำงานให้ต่ำกว่าขีดจำกัดได้อย่างสบาย โดยเฉพาะอย่างยิ่งในอุณหภูมิแวดล้อมที่สูง เนื่องจากความร้อนที่เกิดขึ้นที่ความเร็วจะทำให้อายุการใช้งานของจาระบีสั้นลงและเพิ่มการสึกหรอของซีล

การถอดรหัสรหัสต่อท้าย

การกำหนด 3200 A-2ZTN9/MT33 เป็นคำอธิบายแบบย่อของการกำหนดค่าการออกแบบ แต่ละองค์ประกอบต่อท้ายจะบอกคุณบางอย่างที่เฉพาะเจาะจงเกี่ยวกับการทำงานของตลับลูกปืน ซึ่งเป็นเหตุผลว่าทำไมการอ่านโค้ดอย่างถูกต้องจึงป้องกันข้อผิดพลาดในการสั่งซื้อที่มีราคาแพง

การกำหนดโล่สองแบบมีลักษณะคล้ายกันและมักสับสน ชิลด์แบบไม่สัมผัสทำให้เกิดช่องว่างเล็กน้อย ดังนั้นจึงแทบไม่มีการเสียดสี แต่ให้การป้องกันฝุ่นละเอียดได้จำกัด ซีลหน้าสัมผัสให้การปกป้องที่ดีกว่าแต่จะสร้างความร้อนได้มากกว่าที่ความเร็ว เนื่องจากส่วนต่อท้าย 2Z บ่งบอกถึงการออกแบบที่ไม่สัมผัส ตลับลูกปืนจึงเหมาะที่สุดสำหรับสภาพแวดล้อมที่สะอาดและปิดล้อมซึ่งความเร็วเป็นสิ่งสำคัญที่สุด

ข้อได้เปรียบเชิงโครงสร้างในเครื่องจักรจริง

เรขาคณิตจากหลังชนหลัง

การจัดเรียงจากด้านหลังเป็นข้อได้เปรียบหลักของการออกแบบแถวคู่ บอลสองแถวใช้วงแหวนชุดเดียวร่วมกัน ดังนั้นทั้งคู่จึงรับภาระในแนวรัศมีและโหลดตามแนวแกนในทั้งสองทิศทางในขณะที่รักษาเพลาให้อยู่ตรงกลาง ความต้านทานโมเมนต์การเอียงนี้มีค่าเมื่อเพลาต้องคงความแข็งไว้ ​​เช่น ตำแหน่งเฟืองเกียร์หรือใบพัดปั๊มที่เห็นแรงขับไม่สม่ำเสมอ

เมื่อเปรียบเทียบกับการติดตั้งตลับลูกปืนแถวเดี่ยวแยกกันสองตัว หน่วยที่รวมเข้าด้วยกันจะช่วยลดความซับซ้อนในการตัดเฉือน รูตัวเรือนและบ่าต้องการเบาะนั่งที่แม่นยำเพียงอันเดียว และความสัมพันธ์พรีโหลดระหว่างสองแถวนั้นถูกกำหนดไว้ระหว่างการผลิตมากกว่าโดยผู้ประกอบ

ความสามารถด้านความเร็วสูง

ความเร็วสูงขึ้นอยู่กับการสร้างความร้อน พฤติกรรมของสารหล่อลื่น และความเสถียรของกรง การผสมผสานระหว่างแผ่นป้องกันแบบไม่สัมผัสและกรงโพลีเอไมด์ทำให้แรงเสียดทานต่ำ และประจุจาระบีคงที่จะหลีกเลี่ยงการสูญเสียจากการปั่นป่วนที่เกิดจากการเติมมากเกินไป ดังนั้น ผู้ออกแบบจึงสามารถกำหนดเป้าหมายเพลาที่ทำงานเหนือความเร็วทั่วไปได้ โดยที่ตัวเรือนจะกระจายความร้อนและความเร็วในการทำงานจะอยู่ภายในขีดจำกัดที่กำหนด

การออกแบบแบบหล่อลื่นล่วงหน้า

ตลับลูกปืนมาพร้อมกับจาระบี MT33 อยู่แล้ว สิ่งนี้ทำให้การติดตั้งง่ายขึ้นเนื่องจากไม่จำเป็นต้องมีขั้นตอนการหล่อลื่นเพิ่มเติมในสายการประกอบ และช่วยขจัดแหล่งที่มาของการปนเปื้อนทั่วไป สำหรับการใช้งานแบบปิดผนึกตลอดอายุการใช้งาน การไม่มีช่องเติมสารหล่อลื่นยังช่วยลดจำนวนเส้นทางการรั่วไหลที่อาจเกิดขึ้นในเครื่องจักรอีกด้วย

พื้นที่ใช้งาน

ตลับลูกปืนเหมาะกับเครื่องจักรที่ต้องรองรับโหลดในแนวรัศมีและแนวแกนร่วมกันภายในส่วนหมุนที่มีขนาดกะทัดรัด พื้นที่ใช้งานทั่วไป ได้แก่:

• ปั๊ม: ปั๊มอุตสาหกรรมและปั๊มน้ำที่ต้องควบคุมแรงขับจากใบพัด
• กระปุกเกียร์: ระบบส่งกำลังและตัวลดขนาดที่ความแข็งแกร่งของเพลาส่งผลต่อคุณภาพของตาข่ายเกียร์
• มอเตอร์ไฟฟ้า: มอเตอร์และเครื่องกำเนิดไฟฟ้าที่ทำงานด้วยความเร็วสูงและต้องการตำแหน่งเพลาที่มั่นคง
• เครื่องจักรอุตสาหกรรม: ชุดประกอบแบบหมุนขนาดกะทัดรัดที่รับน้ำหนักรวมในพื้นที่แคบ

เมื่อคุณค้นหาตัวเลือกซัพพลายเออร์ ลูกปืน 3200 a-2ztn9/mt33 สามารถระบุควบคู่ไปกับขนาดและรหัสต่อท้ายได้ เพื่อหลีกเลี่ยงความสับสนกับรูปแบบที่มีแมวน้ำหรือกรงต่างกัน

คู่มือการเลือก

ใช้ลำดับต่อไปนี้เพื่อตัดสินใจว่าตลับลูกปืนนี้เหมาะกับการใช้งานของคุณหรือไม่ แต่ละขั้นตอนใช้ข้อมูลที่กล่าวถึงข้างต้น ดังนั้นการตัดสินใจจึงยังคงติดตามได้

1. กำหนดทิศทางของโหลด วัดโหลดในแนวรัศมีและแนวแกนแยกกัน รวมถึงโหลดกระแทกและการกลับโหลด หากแรงขับกระทำในทั้งสองทิศทาง การออกแบบแถวคู่จะเป็นตัวเลือกที่แข็งแกร่ง
2. ตรวจสอบความเร็วกับขีดจำกัด เปรียบเทียบความเร็วการทำงานกับความเร็วจำกัดที่ 24,000 รอบ/นาที และคงไว้ซึ่งอุณหภูมิที่เพิ่มขึ้นและความเร็วที่เพิ่มขึ้นอย่างรวดเร็ว
3. ยืนยันการซีลและจาระบี ใช้แผ่นป้องกัน 2Z แบบไม่สัมผัสและจาระบี MT33 เมื่อสภาพแวดล้อมสะอาดและอุณหภูมิอยู่ภายในช่วงที่ระบุ
4. ตรวจสอบรูปทรงของไหล่ ตรวจสอบว่ารัศมีไหล่เพลาและตัวเรือนอย่างน้อย 0.6 มม. และระยะห่างของจุดกด 16 มม. ตรงกับการวิเคราะห์โมเมนต์
5. ตรวจสอบกำลังการผลิตคงที่ ยืนยันว่าพิกัดคงที่ 4.3 kN ครอบคลุมโหลดการกระแทกหรือหยุดนิ่งในกรณีที่แย่ที่สุด

หากสภาพแวดล้อมมีฝุ่นที่มีฤทธิ์กัดกร่อนหรือน้ำชะล้าง ให้พิจารณาประเภทซีลอื่น แผงป้องกันแบบไม่สัมผัสได้รับการออกแบบมาสำหรับเครื่องจักรแบบปิด แทนที่จะเปิดหรือสภาพแวดล้อมที่รุนแรง

การวางแผนการติดตั้ง การหล่อลื่น และอายุการใช้งาน

การติดตั้งที่ถูกต้องจะช่วยปกป้องประสิทธิภาพที่ได้รับการจัดอันดับ ทำความสะอาดเพลาและตัวเรือน ตรวจสอบขนาดเทียบกับค่าที่เผยแพร่ และกดวงแหวนให้เท่ากันเพื่อไม่ให้โหลดผ่านลูกบอลระหว่างที่นั่ง หลีกเลี่ยงการกระแทกซีลโดยตรง เนื่องจากแม้แต่การเสียรูปเล็กน้อยของเกราะเหล็กก็สามารถสร้างการสัมผัสที่ทำให้เกิดความร้อนที่ความเร็วได้

เนื่องจากตลับลูกปืนมีการหล่อลื่นล่วงหน้า แผนการบำรุงรักษาจึงเน้นที่อุณหภูมิและการสั่นสะเทือนมากกว่าการอัดจาระบีทั่วไป ติดตามอุณหภูมิตัวเรือนระหว่างการทดสอบการใช้งาน และบันทึกระดับการสั่นสะเทือนเมื่อเริ่มให้บริการ การเพิ่มขึ้นอย่างค่อยเป็นค่อยไปของค่าใดค่าหนึ่งมักจะส่งสัญญาณถึงการสึกหรอตั้งแต่เนิ่นๆ หรือการวางแนวที่ไม่ตรง ซึ่งช่วยให้ดำเนินการแก้ไขได้ก่อนที่จะเกิดความล้มเหลว เมื่อเครื่องจักรทำงานในสภาพแวดล้อมที่มั่นคงและสะอาด จาระบีที่เติมไว้ล่วงหน้าสามารถรองรับรอบระยะเวลาการบริการที่ยาวนานโดยไม่ต้องหล่อลื่นเพิ่มเติม
