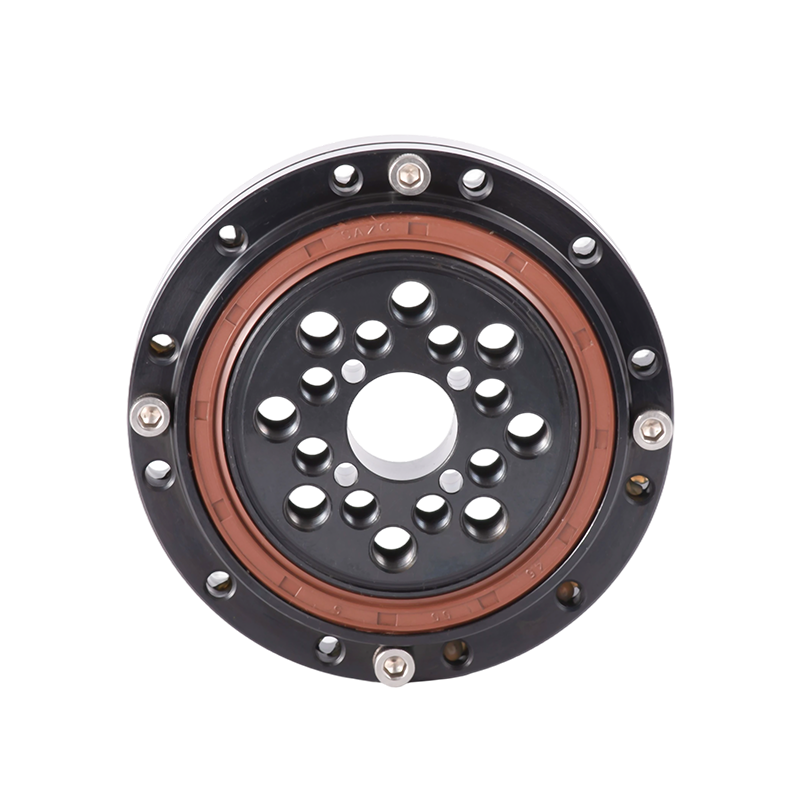

แบริ่งลดฮาร์มอนิกที่แม่นยำ

บ้าน / แบริ่ง / แบริ่งลูกกลิ้งข้าม / แบริ่งลดฮาร์มอนิกที่แม่นยำ

แบริ่งลดฮาร์มอนิกที่แม่นยำ

ตัวลดฮาร์มอนิกส่วนใหญ่ประกอบด้วยส่วนประกอบพื้นฐานสามส่วน: เครื่องกำเนิดฮาร์มอนิก ตัวงอ และล้อแข็ง นอกจากนี้ยังมีตลับลูกปืนแบบแข็ง (โดยปกติจะเป็นตลับลูกปืนแบบลูกกลิ้งแบบไขว้) และตลับลูกปืนแบบยืดหยุ่น (ตลับลูกปืนเม็ดกลมร่องลึกแบบผนังบาง)

รูด้านในของคู่แบริ่งที่ยืดหยุ่นกับวงแหวนรอบนอกของลูกเบี้ยวทรงรี วงแหวนรอบนอกผ่านการเสียรูปแบบยืดหยุ่นผ่านลูกบอลกลิ้งและคู่ที่มีเส้นผ่านศูนย์กลางด้านในของช่องเปิดของส่วนโค้งงอ เส้นรอบวงด้านนอกของช่องเปิดของส่วนโค้งถูกกลึงด้วยฟันที่ประกบกับฟันของล้อที่แข็งแรง เนื่องจากล้อแข็งมีฟันมากกว่าส่วนโค้งงอ พวกมันจึงประกบกันที่แกนยาวและหลุดออกที่แกนสั้น ด้านล่างของส่วนโค้งงอได้รับการแก้ไขที่ปลายเอาต์พุต ในขณะที่แบริ่งแบบแข็งได้รับการติดตั้งที่ปลายเอาต์พุตของตัวลดสำหรับการเชื่อมต่อภายนอก

ตัวลดฮาร์มอนิกมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น หุ่นยนต์ เครื่องมือกล และการบินและอวกาศ พวกเขาต้องการความแม่นยำ ความแข็งแกร่ง และความสามารถในการรับน้ำหนักที่สูงมาก ดังนั้นจึงกำหนดมาตรฐานที่เข้มงวดเกี่ยวกับความแม่นยำในการตัดเฉือนและการประกอบของส่วนประกอบทั้งหมด โดยเฉพาะอย่างยิ่งประสิทธิภาพของตลับลูกปืน

สำหรับตลับลูกปืนแบบแข็ง ตัวบ่งชี้หลักคือความแข็งแกร่ง ความน่าเชื่อถือ และความแม่นยำในการหมุน โดยทั่วไปจะใช้การโหลดล่วงหน้าก่อนการจัดส่งเพื่อให้มั่นใจในความแข็งแกร่ง สำหรับตลับลูกปืนแบบยืดหยุ่น ค่าการเปลี่ยนรูปในแนวรัศมีสูงสุดคือพารามิเตอร์ประสิทธิภาพหลัก

Contact Us ติดต่อเรา
พ.ศV：RW แบริ่งลูกกลิ้งข้ามประสิทธิภาพสูง ถัดไป：CSF G ตลับลูกปืนลดความแข็งเกร็งสูง
  • ข้อมูลจำเพาะ
  • ติดต่อเรา

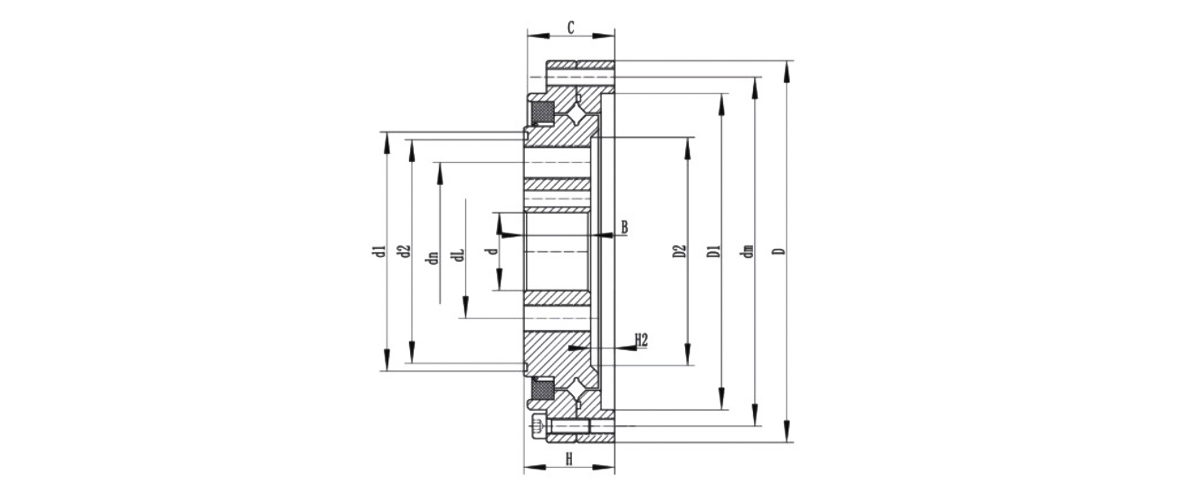

ประเภทแบริ่ง มิติโดยรวม(มิลลิเมตร) ขนาดรูติดตั้ง (PCD & SPEC) น้ำหนัก
D d C H B DM DN ดล กก
ซีเอสเอฟ(จี)-14 55 11 16 16.5 13.5 49 8-φ3.5 23 6-M4 17 6-M4 0.15
ซีเอสเอฟ(จี)-17 62 10 16 16.5 13.5 56 10-φ3.5 27 6-M5 19 6-M5 0.24
ซีเอสเอฟ(จี)-20 70 14 16 16.5 13.5 64 12-φ3.5 32 8-M6 24 8-M5 0.3
ซีเอสเอฟ(จี)-25 85 20 18 18.5 16.5 79 16-φ3.5 42 8-M8 30 8-M6 0.45
ซีเอสเอฟ(จี)-32 112 26 21.5 22.5 19 104 16-φ4.5 55 8-M10 40 8-M8 0.9
ซีเอสเอฟ(จี)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
ซีเอสเอฟ(จี)-50 157 32/40 30 31 28 147 16-φ5.5 84 8-M14 60 8-M14 2.8
ซีเอสเอฟ(จี)-65 210 44/52 37 39 35 198 20-φ6.5 110 8-M16 80 8-M16 7.9
