คู่มือการติดตั้งแบริ่งลูกกลิ้งข้าม: หลักการและแนวทางปฏิบัติที่ดีที่สุด
หลักการสำคัญและแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งแบริ่งลูกกลิ้งแบบไขว้เพื่อให้มั่นใจถึงประสิทธิภาพ ความแม่นยำ และอายุการใช้งานที่เหมาะสมที่สุดในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูงคืออะไร
แบริ่งลูกกลิ้งแบบไขว้เป็นตัวแทนของส่วนประกอบที่มีความแม่นยำระดับหนึ่งซึ่งได้รับการออกแบบทางวิศวกรรมเพื่อรองรับการโหลดในแนวรัศมี แนวแกน และโมเมนต์พร้อมกัน โครงสร้างที่เป็นเอกลักษณ์ ได้แก่ ลูกกลิ้งทรงกระบอกที่จัดเรียงแกนสลับกันที่ 90° ภายในรางวิ่งรูปตัว V ช่วยให้มีความแข็งแกร่งเป็นพิเศษและแม่นยำในการหมุนในพื้นที่ขนาดเล็ก ในบรรดาตัวแปรที่นำมาใช้กันอย่างแพร่หลายที่สุดในการใช้งานขนาดกะทัดรัดและน้ำหนักเบา ได้แก่ RAU6008 แบริ่ง , ตลับลูกปืน RAU7008 และตลับลูกปืน RAU8008 ซึ่งอยู่ในซีรีส์ RAU โดดเด่นด้วยรูปทรงหน้าตัดที่บางเป็นพิเศษ
การติดตั้งที่เหมาะสมเป็นปัจจัยเดียวที่เป็นผลสืบเนื่องมากที่สุดในการพิจารณาว่าแบริ่งลูกกลิ้งแบบไขว้ให้ศักยภาพเต็มประสิทธิภาพหรือทนต่อการเสื่อมสภาพก่อนเวลาอันควร
การเตรียมการก่อนการติดตั้ง
การติดตั้งจะต้องดำเนินการในสภาพแวดล้อมที่แห้งและสะอาดเพื่อป้องกันการปนเปื้อน ส่วนประกอบการผสมพันธุ์ทั้งหมด เช่น ตัวเรือนแบริ่ง เพลา และชิ้นส่วนที่เกี่ยวข้อง จำเป็นต้องทำความสะอาดอย่างละเอียดเพื่อขจัดสิ่งสกปรก คราบน้ำมัน และเสี้ยนโลหะ การตรวจสอบควรตรวจสอบว่าพื้นผิวเครื่องจักรตรงตามเกณฑ์ความคลาดเคลื่อนที่ระบุสำหรับความเรียบ ความตั้งฉาก ความกลม และความเป็นทรงกระบอก เนื่องจากคุณลักษณะทางเรขาคณิตเหล่านี้ส่งผลโดยตรงต่อความแม่นยำในการประกอบ และป้องกันความเข้มข้นของความเค้นจากการโหลดที่ผิดปกติ
สำหรับแบริ่งลูกกลิ้งขวางแบบแยกส่วน จะต้องคลายสกรูยึดที่ป้องกันการแยกระหว่างการขนส่งก่อนการติดตั้ง หากวงแหวนด้านในหรือด้านนอกที่แยกออกแสดงแนวเส้นรอบวงที่ไม่ตรงที่ข้อต่อ แนะนำให้แก้ไขโดยใช้ค้อนพลาสติกก่อนใส่
ขั้นตอนการติดตั้ง
เนื่องจากโครงสร้างส่วนที่บาง แบริ่งลูกกลิ้งแบบไขว้จึงเสี่ยงต่อการเอียงระหว่างการใส่เข้าไปในตัวเรือนหรือบนเพลา เพื่อป้องกันสิ่งนี้ จะต้องรักษาตลับลูกปืนให้อยู่ในแนวนอนอย่างสมบูรณ์ตลอดกระบวนการใส่ ใช้ค้อนพลาสติกหรือเรซิน แตะตลับลูกปืนให้เท่าๆ กันรอบๆ เส้นรอบวง โดยให้กระทบวงแหวนด้านในเมื่อใส่เข้ากับเพลา และแตะวงแหวนด้านนอกเมื่อใส่เข้าไปในตัวเสื้อ—โดยค่อยๆ ขยับทีละน้อย ดำเนินการต่อจนกระทั่งเสียงยืนยันบ่งบอกว่าสัมผัสกับไหล่อ้างอิงโดยสมบูรณ์
สำหรับการใช้งานที่พอดีกับสัญญาณรบกวนที่มีการรบกวนปานกลาง อาจใช้ปลอกและค้อนเพื่อให้แรงกดสม่ำเสมอทั่วหน้าปลายวงแหวน สำหรับการรบกวนที่มากขึ้น ควรใช้วิธีขยายความร้อน เช่น อ่างน้ำมันหรือการทำความร้อนแบบเหนี่ยวนำที่อุณหภูมิ 80°C ถึง 100°C ไม่เกิน 120°C การทำความเย็นในภายหลังจำเป็นต้องขันน็อตหรือวิธีการเทียบเท่าให้แน่นหนา เพื่อป้องกันไม่ให้ระยะห่างตามแนวแกนเกิดขึ้นเนื่องจากการหดตัว
การติดตั้งหน้าแปลนและการขันน๊อต
ขั้นแรกควรวางหน้าแปลนยึดไว้เหนือตลับลูกปืน และค่อยๆ โยกเพื่อจัดตำแหน่งรูโบลต์ ใส่โบลท์ด้วยตนเองเพื่อยืนยันการขันเกลียวที่ไม่มีสิ่งกีดขวาง การขันให้แน่นจะต้องดำเนินการเพิ่มทีละสามถึงสี่ขั้นตอน ตามลำดับแนวทแยงเพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่สม่ำเสมอ เมื่อยึดวงแหวนด้านในหรือด้านนอกแบบแยก ให้หมุนวงแหวนคู่หนึ่งประมาณ 90° ระหว่างรอบการขันแต่ละรอบ—การหมุนสี่ถึงห้ารอบ—เพื่อแก้ไขการวางแนวข้อต่อที่ไม่ตรง ใช้ประแจทอร์คเพื่อให้ได้ค่าที่ระบุ สำหรับตัวเรือนและหน้าแปลนเหล็ก ให้อ้างอิงตารางแรงบิดมาตรฐานที่ใช้สลักเกลียว
ข้อควรพิจารณาเกี่ยวกับโครงสร้างรองรับและการออกแบบหน้าแปลน
แบริ่งลูกกลิ้งแบบ Cross เป็นโครงสร้างแบบบาง ดังนั้นความแข็งแกร่งของตัวเรือนรองรับและหน้าแปลนจับยึดจึงจำเป็นต้องพิจารณาการออกแบบอย่างระมัดระวัง ความแข็งแกร่งที่ไม่เพียงพอจะป้องกันการยึดจับที่สม่ำเสมอของวงแหวนแยก ทำให้เกิดการเสียรูปภายใต้แรงโมเมนต์ และส่งผลให้หน้าสัมผัสของลูกกลิ้งไม่สม่ำเสมอ ซึ่งเป็นสภาวะที่ทำให้ประสิทธิภาพของตลับลูกปืนลดลงอย่างมาก
ตามเกณฑ์มาตรฐานการออกแบบ ความหนาของผนังตัวเรือนไม่ควรน้อยกว่า 60% ของความสูงหน้าตัดของตลับลูกปืน โดยทั่วไปความหนาของหน้าแปลนจะระบุภายในช่วง 0.5 ถึง 1.2 เท่าของความกว้างของตลับลูกปืน ระยะห่างระหว่างส่วนประกอบหน้าแปลนประมาณ 0.5 มม. เป็นมาตรฐาน สำหรับการใช้งานที่ต้องการความแม่นยำในการประกอบที่สูงขึ้น การออกแบบหน้าแปลนที่มีการกำหนดค่าเป็นขั้นและการปรับความสูงของขั้นผ่านการเจียรพื้นผิวทำให้สามารถควบคุมแรงจับยึดได้อย่างแม่นยำ สำหรับหน้าแปลนเหล็ก โดยทั่วไปแนะนำให้มีการรบกวน 0.02 ถึง 0.05 มม.
การวางแนวและการวางตำแหน่งโซนโหลด
ตลับลูกปืนซีรีส์ RAU มีรูโหลดลูกกลิ้งบนวงแหวนรอบนอก ปิดผนึกด้วยปลั๊ก ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าตำแหน่งปลั๊กนี้ไม่ตรงกับโซนรับน้ำหนักสูงสุด ในทำนองเดียวกัน สำหรับตลับลูกปืนที่มีวงแหวนนอกแบบแยก ข้อต่อแบบแยกควรอยู่ห่างจากทิศทางการรับน้ำหนักหลัก การปฏิบัติตามหลักการวางแนวเหล่านี้ช่วยลดความเข้มข้นของความเครียดและเพิ่มประสิทธิภาพการกระจายโหลดทั่วทั้งส่วนเสริมลูกกลิ้ง
การตรวจสอบหลังการติดตั้ง
หลังการประกอบ ให้หมุนเพลาหรือตัวเรือนด้วยตนเองเพื่อยืนยันการทำงานที่ราบรื่น ดำเนินการต่อไปที่การทำงานแบบไม่มีโหลดที่ขับเคลื่อนด้วยพลังงาน ความเร็วต่ำ ค่อยๆ เพิ่มความเร็วและโหลดในขณะที่ตรวจสอบเสียงที่ผิดปกติ การสั่นสะเทือน หรืออุณหภูมิที่เพิ่มขึ้น ความผิดปกติใดๆ ก็ตามรับประกันการปิดระบบทันทีและการตรวจสอบก่อนเริ่มเดินเครื่อง

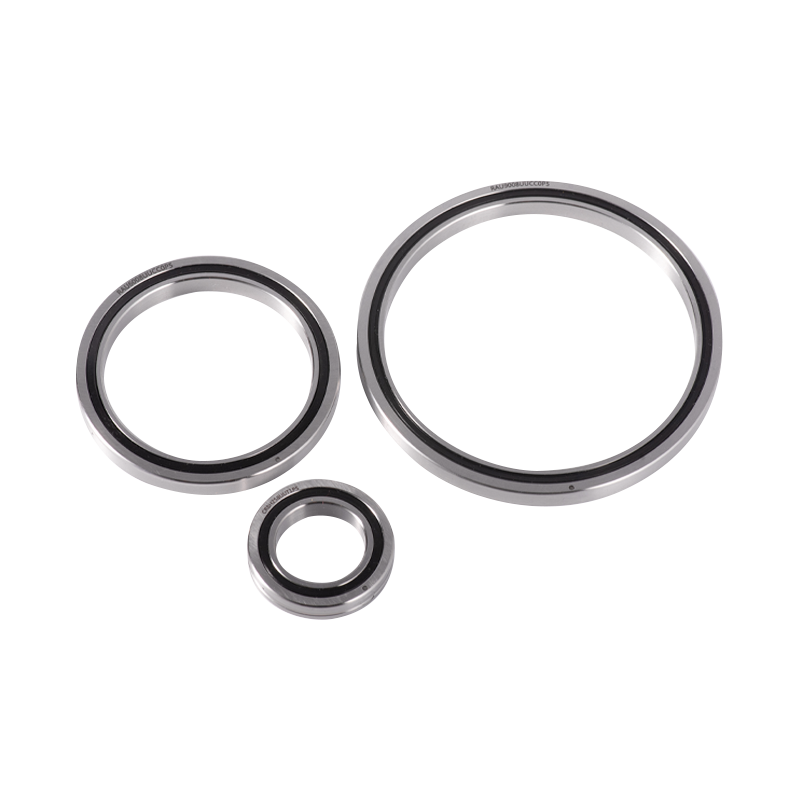

ภาพรวมผลิตภัณฑ์ RAU ซีรี่ส์
ซีรีส์ RAU นำเสนอแบริ่งลูกกลิ้งแบบไขว้ที่มีขนาดกะทัดรัดเป็นพิเศษ ซึ่งทำได้โดยการลดความหนาของวงแหวนด้านในและด้านนอกให้เหลือน้อยที่สุดจนถึงขีดจำกัดในทางปฏิบัติ การออกแบบนี้เหมาะสมที่สุดสำหรับการใช้งานที่ไวต่อน้ำหนักและมีพื้นที่จำกัด รวมถึงข้อต่อหุ่นยนต์อุตสาหกรรม โต๊ะหมุนที่มีความแม่นยำ มอเตอร์ขับเคลื่อนโดยตรง เครื่องมือทางการแพทย์ และศูนย์เครื่องจักรกลซีเอ็นซี ตลับลูกปืนซีรีส์ RAU มีโครงสร้างวงแหวนด้านในและด้านนอกในตัวที่เข้ากันได้กับการหมุนวงแหวนด้านในและด้านนอก

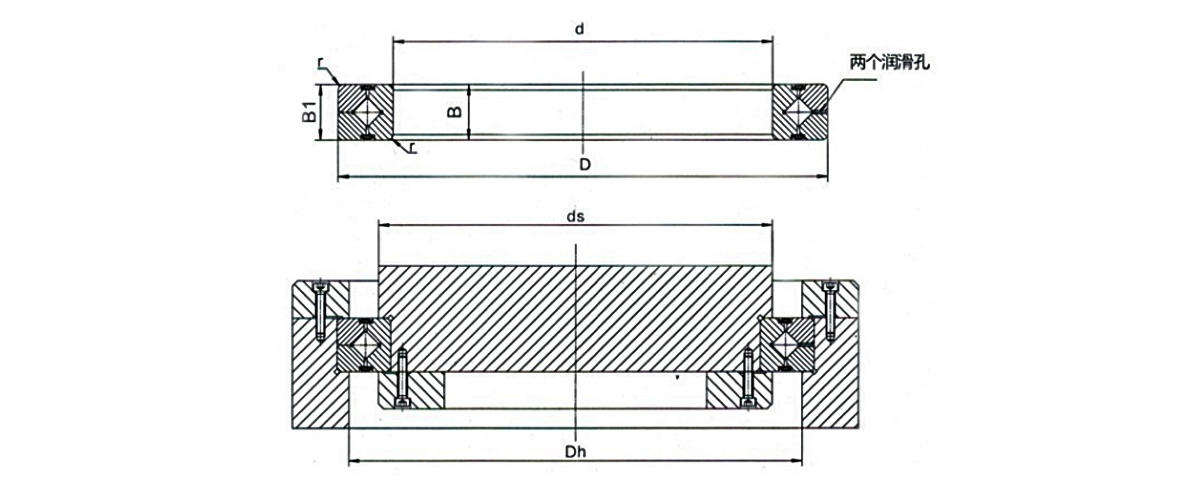

RAU6008, RAU7008 และ RAU8008 แบริ่ง ข้อมูลจำเพาะ
| พารามิเตอร์ | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| เส้นผ่านศูนย์กลางรูเจาะ (d) | 60 มม | 70 มม | 80 มม |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (D) | 76 มม | 86 มม | 96 มม |
| เส้นผ่านศูนย์กลางวงกลมพิตช์ลูกกลิ้ง (dp) | 67 มม | 77 มม | 87 มม |
| ความกว้าง (บี) | 8 มม | 8 มม | 8 มม |
| ความสูงของไหล่ (ds / Dh) | 63.5 มม. / 70.5 มม | 73.5 มม. / 80.5 มม | 83.5 มม. / 90.5 มม |
| คะแนนโหลดแบบไดนามิก (Cr) | 5.68 กิโลนิวตัน | 5.98 กิโลนิวตัน | 6.37 กิโลนิวตัน |
| คะแนนโหลดคงที่ (Cor) | 8.68 กิโลนิวตัน | 9.80 กิโลนิวตัน | 11.3 กิโลนิวตัน |
| มิสซา | 0.09 กก | 0.10 กก | 0.11 กก |
| วัสดุ | เหล็กแบริ่งโครเมียมคาร์บอนสูง GCr15 (ผ่านการชุบแข็ง) | เหล็กแบริ่งโครเมียมคาร์บอนสูง GCr15 (ผ่านการชุบแข็ง) | เหล็กแบริ่งโครเมียมคาร์บอนสูง GCr15 (ผ่านการชุบแข็ง) |
| มีคลาสความแม่นยำ | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| ตัวเลือกการกวาดล้างรัศมี | CC0 (โหลดล่วงหน้า), C0 (ระยะห่างเล็กน้อย) | CC0 (โหลดล่วงหน้า), C0 (ระยะห่างเล็กน้อย) | CC0 (โหลดล่วงหน้า), C0 (ระยะห่างเล็กน้อย) |
| ตัวเลือกการซีล | แบบเปิด (มาตรฐาน); UU (ซีลปากสองชั้นทั้งสองด้าน) | แบบเปิด (มาตรฐาน); UU (ซีลปากสองชั้นทั้งสองด้าน) | แบบเปิด (มาตรฐาน); UU (ซีลปากสองชั้นทั้งสองด้าน) |
ในฐานะโรงงานตลับลูกปืนมืออาชีพและบริษัทผู้ผลิตตลับลูกปืนในประเทศจีน UKL Bearing Manufacturing Co., Ltd. (Wuxi) เชี่ยวชาญด้านโซลูชันตลับลูกปืนประสิทธิภาพสูง โดยให้การสนับสนุนด้านเทคนิคสำหรับอุตสาหกรรมทั่วโลกที่มีความต้องการความแม่นยำและความน่าเชื่อถือสูงเป็นพิเศษ สิ่งอำนวยความสะดวกของ UKL ครอบคลุมกระบวนการผลิตทั้งหมด เช่น การตี การหลอม การกลึง การอบชุบ การบด และการประกอบแบบอัตโนมัติ โดยได้รับการสนับสนุนจากทีมงานมืออาชีพที่มีทักษะมากกว่า 200 คน UKL ผลิตตลับลูกปืน RAU6008 ตลับลูกปืน RAU7008 และตลับลูกปืน RAU8008 ตามข้อกำหนดเฉพาะที่แม่นยำ พร้อมความสามารถที่ขยายไปสู่โซลูชันที่ปรับแต่งตามความต้องการสำหรับการใช้งานเฉพาะทาง UKL ยังให้คำปรึกษาด้านเทคนิคเกี่ยวกับแนวทางปฏิบัติที่ดีที่สุดในการติดตั้งเพื่อให้มั่นใจถึงประสิทธิภาพของตลับลูกปืนที่เหมาะสมที่สุด UKL รักษาการจัดการคุณภาพอย่างเข้มงวดตลอดการผลิต
คำถามที่พบบ่อย
คำถามที่ 1: อะไรคือข้อผิดพลาดที่พบบ่อยที่สุดเมื่อติดตั้งแบริ่งลูกกลิ้งแบบไขว้?
การขาดความสนใจต่อลักษณะส่วนที่บางของตลับลูกปืนเหล่านี้ไม่เพียงพอ ซึ่งนำไปสู่การเอียงระหว่างการใส่ รักษาการวางแนวในแนวนอนให้สมบูรณ์แบบเสมอ และใช้ค้อนพลาสติกเคาะเบา ๆ เพื่อเลื่อนตลับลูกปืนทีละน้อย
คำถามที่ 2: เหตุใดการจัดลำดับแรงบิดของโบลต์จึงมีความสำคัญสำหรับการติดตั้งตลับลูกปืนซีรีส์ RAU
การขันแน่นหลายขั้นในแนวทแยงช่วยให้มั่นใจได้ถึงการกระจายแรงจับยึดที่สม่ำเสมอทั่วทั้งวงแหวนแยก ป้องกันการเสียรูปเฉพาะจุดที่อาจส่งผลต่อความแม่นยำในการหมุนและอายุการใช้งานของตลับลูกปืน
คำถามที่ 3: ตลับลูกปืน RAU6008, ตลับลูกปืน RAU7008 และตลับลูกปืน RAU8008 สามารถใช้สลับกันได้หรือไม่
ไม่ ตลับลูกปืนเหล่านี้มีเส้นผ่านศูนย์กลางรูที่แตกต่างกัน (60 มม. 70 มม. และ 80 มม. ตามลำดับ) และมีเส้นผ่านศูนย์กลางภายนอกที่สอดคล้องกัน การเลือกจะต้องตรงกับขนาดเพลาและตัวเรือนเฉพาะของการใช้งาน
คำถามที่ 4: แนะนำให้ใช้การหล่อลื่นแบบใดสำหรับแบริ่งลูกกลิ้งแบบไขว้ซีรีส์ RAU
การหล่อลื่นด้วยจาระบีเป็นมาตรฐานสำหรับการใช้งานส่วนใหญ่ แม้ว่าการหล่อลื่นด้วยน้ำมันก็เป็นที่ยอมรับเช่นกัน ตัวเลือกขึ้นอยู่กับความเร็วในการทำงาน อุณหภูมิ และสภาพแวดล้อม รุ่นปิดผนึก (UU) จะรักษาสารหล่อลื่นได้อย่างมีประสิทธิภาพมากขึ้นในสภาพแวดล้อมที่ปนเปื้อน
คำถามที่ 5: ฉันจะตรวจสอบได้อย่างไรว่าแบริ่งลูกกลิ้งแบบไขว้ได้รับการติดตั้งอย่างถูกต้อง?
ทำการตรวจสอบการหมุนแบบแมนนวลตามด้วยการไม่มีโหลดและการใช้กำลังความเร็วต่ำ เพิ่มความเร็วและโหลดทีละน้อยในขณะที่ตรวจสอบเสียงที่ผิดปกติ การสั่นสะเทือน หรืออุณหภูมิที่เพิ่มขึ้น ความผิดปกติใดๆ บ่งชี้ถึงปัญหาการติดตั้งที่อาจเกิดขึ้นซึ่งจำเป็นต้องได้รับการตรวจสอบ
