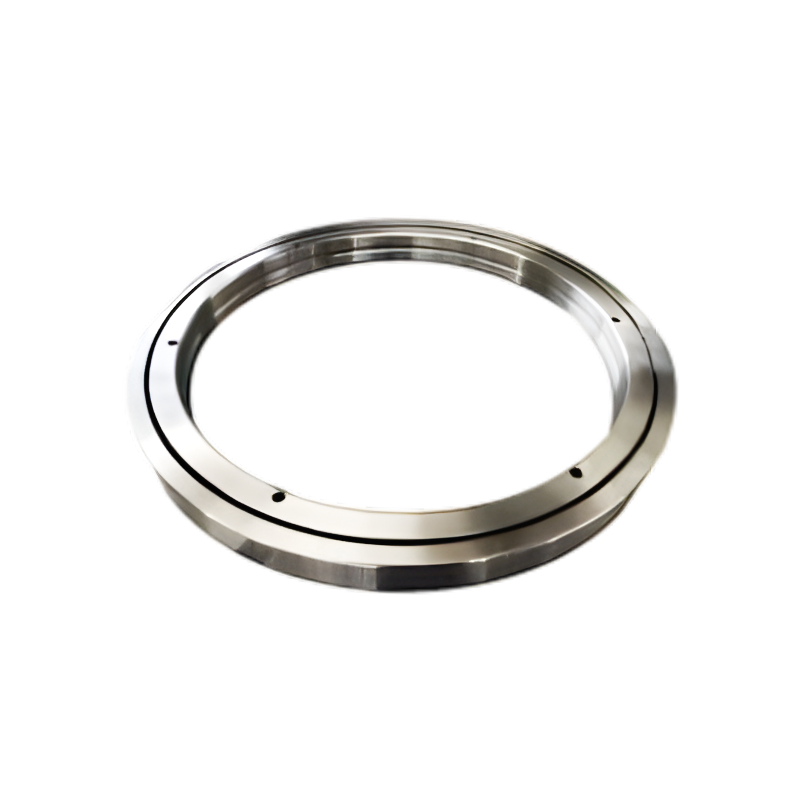

แบริ่งลูกกลิ้งทรงกระบอกข้าม RE

บ้าน / แบริ่ง / แบริ่งลูกกลิ้งข้าม / แบริ่งลูกกลิ้งทรงกระบอกข้าม RE

แบริ่งลูกกลิ้งทรงกระบอกข้าม RE

แบริ่งลูกกลิ้งข้ามชนิด RE เป็นแบริ่งลูกกลิ้งข้ามวงแหวนด้านในแยกชิ้นเดียว เป็นตลับลูกปืนประเภทหนึ่งที่มีโครงสร้างวงแหวนรอบนอกหมุนได้ ขนาดหลักของแบริ่งลูกกลิ้งข้ามประเภท RE จะเหมือนกับขนาดหลักของแบริ่งลูกกลิ้งข้ามประเภท RB เหมาะที่สุดสำหรับการใช้งานที่ต้องการความแม่นยำในการหมุนวงแหวนรอบนอกสูง ตลับลูกปืนลูกกลิ้งแบบไขว้ชนิด RE มีพรีโหลดที่เหมาะสม มีความแข็งแกร่งสูง และมีความแม่นยำในการหมุนลูกกลิ้งนำสูง เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำในการหมุนวงแหวนรอบนอกสูง การออกแบบที่กะทัดรัดและมีผนังบางช่วยให้การออกแบบโครงสร้างที่เกี่ยวข้องมีน้ำหนักเบา และโครงสร้างวงแหวนรอบนอกที่เป็นส่วนประกอบเหมาะสำหรับการใช้งานที่ต้องการความแม่นยำในการหมุนของวงแหวนรอบนอกสูง ทำให้ได้ความแม่นยำในการหมุนที่มั่นคงที่ระดับ µm

Contact Us ติดต่อเรา
พ.ศV：RB แบริ่งลูกกลิ้งข้ามแม่นยำ ถัดไป：แบริ่งลูกกลิ้งข้ามซีรี่ส์ RU
  • คำอธิบาย
  • ข้อมูลจำเพาะ
  • ติดต่อเรา

คุณสมบัติแบริ่ง
1. ความแม่นยำสูง: ความแม่นยำสามารถเข้าถึงเกรด P4 และ P2;
2. ความแข็งแกร่งสูง: ตลับลูกปืนทั้งหมดในซีรีย์นี้โหลดไว้ล่วงหน้าแล้ว
3. ความสามารถในการรับน้ำหนักสูง: สามารถทนต่อแรงตามแนวแกน โหลดในแนวรัศมี และโหลดพลิกคว่ำได้
4. ขนาดกะทัดรัด: ขนาดกะทัดรัดของตลับลูกปืนช่วยประหยัดพื้นที่ในเครื่องโฮสต์
6. ความสามารถในการหมุนด้วยความเร็วสูง
7. ลดความยาวเพลาและต้นทุนการตัดเฉือน การเปลี่ยนแปลงทางเรขาคณิตที่จำกัดเนื่องจากการขยายตัวทางความร้อน
8. ตัวแยกไนลอนส่งผลให้โมเมนต์ความเฉื่อยต่ำ แรงบิดเริ่มต้นต่ำ และควบคุมการจัดทำดัชนีเชิงมุมได้ง่าย
9. โหลดล่วงหน้าที่ปรับให้เหมาะสม ความแข็งแกร่งสูง และความแม่นยำสูงในการเคลื่อนที่ของลูกกลิ้งนำทาง
10. เหล็กคาร์บูไรซ์ให้ความทนทานต่อแรงกระแทกและการสึกหรอของพื้นผิวได้ดีเยี่ยม
11. เรียบง่ายแต่มีสารหล่อลื่นอย่างดี

คำถามที่พบบ่อย:
วงแหวนด้านในหรือด้านนอกแบบแยกซึ่งเมื่อยึดด้วยสลักเกลียวและน็อตแล้ว ไม่สามารถแยกออกได้ และสามารถติดตั้งเข้ากับตัวเรือนแบริ่งได้โดยตรง อย่างไรก็ตาม การประกอบบล็อกตัวแบ่งภายในที่ไม่ถูกต้องจะส่งผลต่อประสิทธิภาพการหมุนและความเค้นบนองค์ประกอบกลิ้งอย่างมาก ดังนั้นโปรดอย่าถอดประกอบตลับลูกปืนโดยพลการ
1. ข้อต่อระหว่างวงแหวนด้านในหรือด้านนอกบางครั้งอาจอยู่ในแนวที่ไม่ตรงเล็กน้อย ก่อนติดตั้งเข้ากับตัวเรือนแบริ่ง ให้คลายสลักเกลียวที่ยึดวงแหวนด้านในหรือวงแหวนด้านนอกออก แล้วแก้ไขด้วยค้อนพลาสติกก่อนการติดตั้ง
2. อย่าใช้แรงภายนอกกับสลักเกลียวเชื่อมต่อระหว่างการติดตั้งหรือถอดชิ้นส่วน 3. โปรดใส่ใจกับค่าเผื่อมิติของส่วนประกอบที่ติดตั้งเพื่อให้แน่ใจว่าหน้าแปลนหนีบด้านข้างสามารถยึดวงแหวนด้านในหรือด้านนอกจากด้านข้างได้อย่างแน่นหนา

การใช้งาน:
ใช้กันอย่างแพร่หลายในโต๊ะหมุนที่มีความแม่นยำ ข้อต่อแบบหมุนแขนหุ่นยนต์ อุปกรณ์ทางการแพทย์ เครื่องมือวัด ฯลฯ

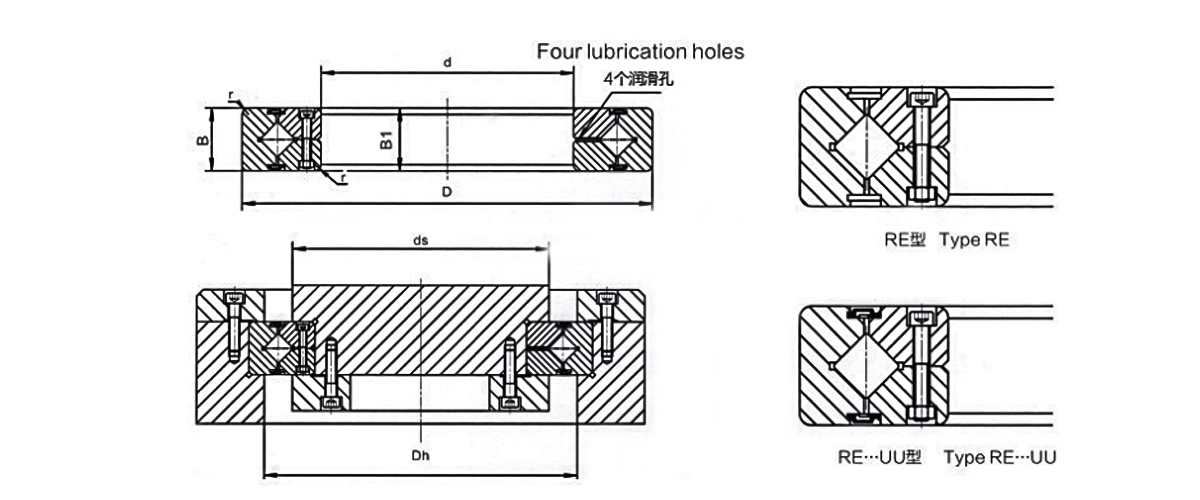

ประเภทแบริ่ง มิติข้อมูล ขนาดไหล่ คะแนนโหลดพื้นฐาน (รัศมี) น้ำหนัก
เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางของลูกกลิ้ง ส่วนสูง แชมเฟอร์ Cr คร
d D ดีพีดับบลิว บี  บี1 รมิน ดีเอส ดร เคเอ็น เคเอ็น กก
ฉบับปี 2551 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
ร.2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
อีกครั้ง 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
ร 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
ร 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
ร 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
ร 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
อีกครั้ง 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
อีกครั้ง 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
อีกครั้ง 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
ร 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
อีกครั้ง 11020 110 160 137 20 1 120 140 34 54 1.56
ร.12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
อีกครั้ง 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
ร 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
อีกครั้ง 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

ประเภทแบริ่ง มิติข้อมูล ขนาดไหล่ โหลดพื้นฐาน(ราเนีย) น้ำหนัก
เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก เส้นผ่านศูนย์กลางของ Aoller Pitch ส่วนสูง แชมเฟอร์ Cr คร
d D ดีพีดับบลิว บี บี1 มิน ดีเอส ดร เคเอ็น เคเอ็น กก
รป 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
รบี 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
รบี 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
อาร์บี 20025 200 260 230 25 2 215 245 84.2 157 4
ร.บ. 20030 200 280 240 30 2 221 258 114 200 6.7
ร.บ. 20035 200 295 247.7 35 2 225 270 151 252 9.6
รป 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
อาร์บี 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
อาร์บี 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
อาร์บี 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
