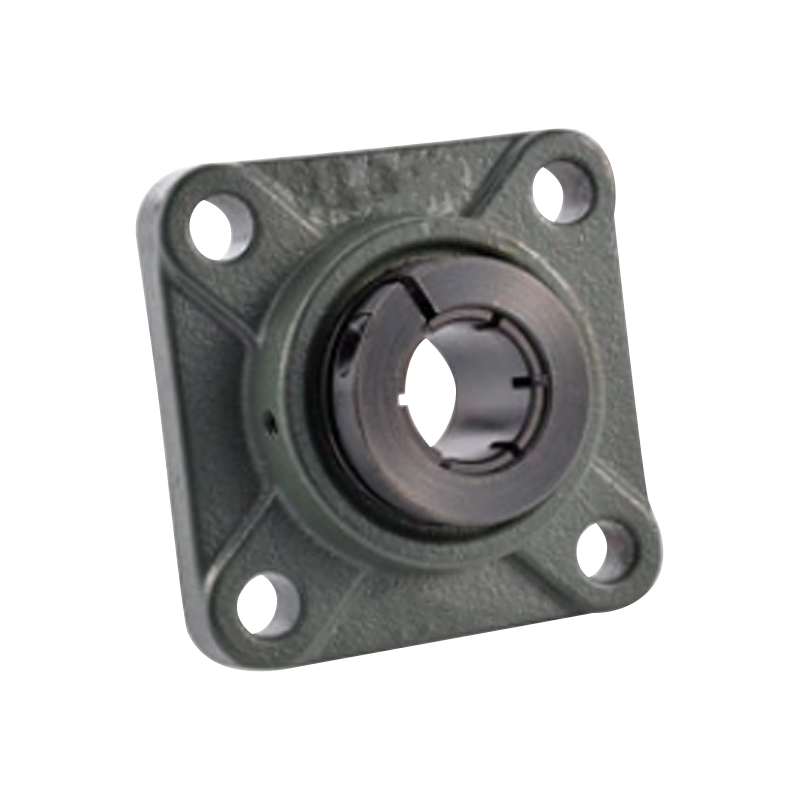

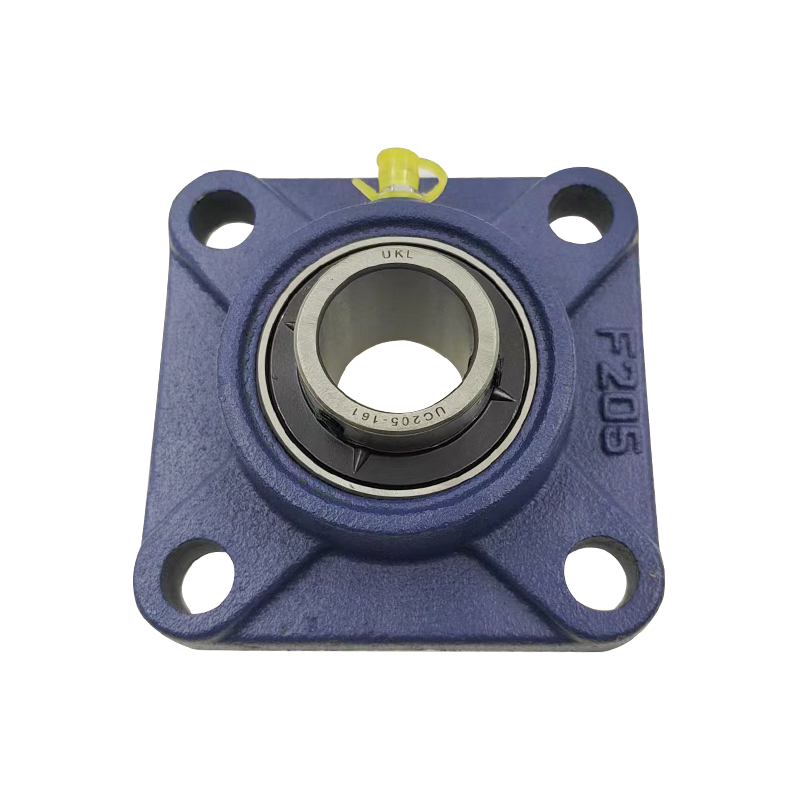

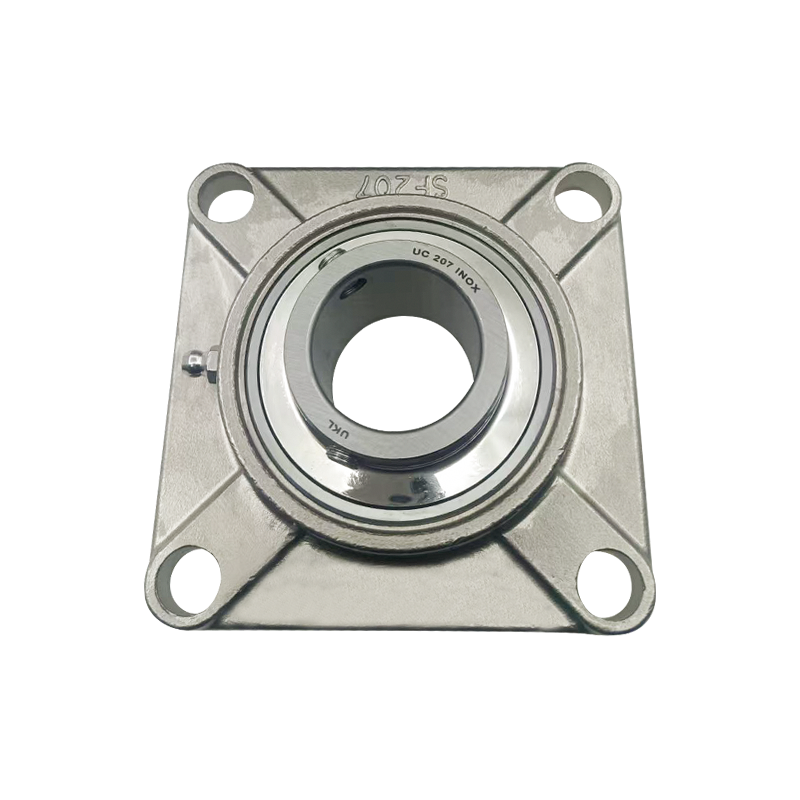

แบริ่งหน้าแปลน 4 Bolt

หน่วยตลับลูกปืนหน้าแปลน 4 โบลต์เป็นหน่วยตลับลูกปืนเม็ดกลมแบบติดตั้งชนิดหนึ่ง การออกแบบนี้มีสลักเกลียว 4 ตัวในตัวเรือนและส่วนต่อท้ายคือซีรีส์ UCF หน่วยตลับลูกปืนเม็ดกลม UCF ยังใช้กันอย่างแพร่หลายที่สุดในตลาด
หน่วยแบริ่งหน้าแปลนมีความสามารถพิเศษในการจัดตำแหน่งภายในตัวเรือนด้วยตนเอง เนื่องจากรูปร่างทรงกลมของเส้นผ่านศูนย์กลางภายนอกของเม็ดมีดตลับลูกปืนและรูปร่างเว้าของเส้นผ่านศูนย์กลางด้านในของตัวเรือนที่พอดี
ตัวเรือนส่วนใหญ่ทำจากเหล็กหล่อสีเทาและเหล็กปั๊มขึ้นรูป พลาสติกและเหล็กหล่อ เหล็กหล่อสีเทาเป็นตัวเลือกยอดนิยมสำหรับชุดตลับลูกปืน เนื่องจากมีคุณสมบัติดูดซับแรงสั่นสะเทือนได้อย่างเหมาะสม มีความแข็งแรงสูง และกระจายความร้อนได้ดีเยี่ยม

ติดต่อเรา

พ.ศV：ตลับลูกปืนบล็อกหมอนฐานแตะ ถัดไป：2 แบริ่งแปลน Bolt

ข้อมูลจำเพาะ
ติดต่อเรา

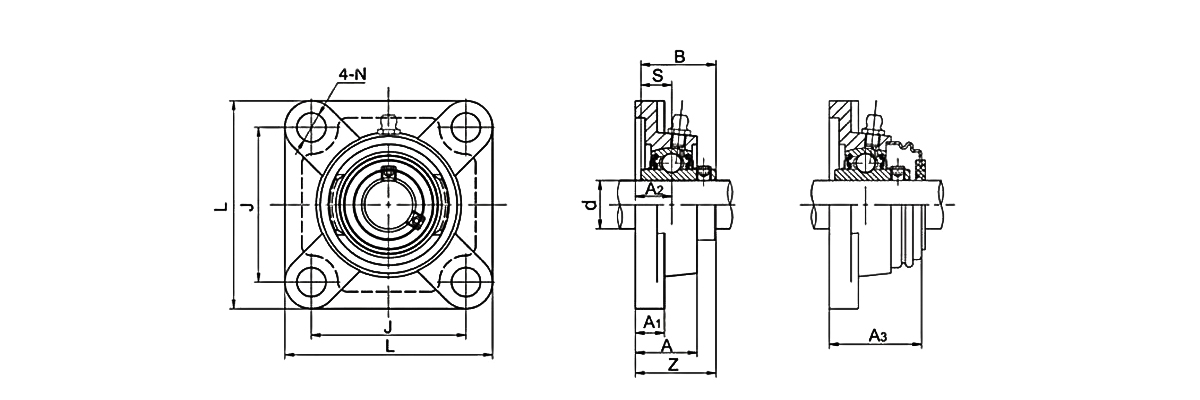

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)										ขนาดสลักเกลียว	น้ำหนัก
	d		L	J	A2	A1	A	N	B	S	บีแซด	A3	(มม.)	(กก.)
	(ใน)	(มม.)	L	J	A2	A1	A	N	B	S	บีแซด	A3	(มม.)	(กก.)
UCWF201		12	76	54	15	11	25.5	12	27.4	11.5	30.9		ม10	0.72
UCWF202		15	76	54	15	11	25.5	12	27.4	11.5	30.9		ม10	0.62
UCWF203		17	76	54	15	11	25.5	12	27.4	11.5	30.9		ม10	0.61
UCF201		12	86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF201-8	1/2		86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF202		15	86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF202-9	9/16		86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF202-10	5/8		86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF203		17	86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF203-11	11/16		86	64	15	12	25.5	12	31	12.7	33.3		ม10	0.61
UCF204		20	86	64	15	12	25.5	12	31	12.7	33.3	38.2	ม10	0.61
UCF204-12	3/4		86	64	15	12	25.5	12	31	12.7	33.3	38.2	ม10	0.61
UCF205		25	95	70	16	14	27	12	34.1	14.3	35.8	40	ม10	0.8
UCF205-14	7/8		95	70	16	14	27	12	34.1	14.3	35.8	40	ม10	0.8
UCF205-15	15/16		95	70	16	14	27	12	34.1	14.3	35.8	40	ม10	0.8
UCF205-16	1		95	70	16	14	27	12	34.1	14.3	35.8	40	ม10	0.8
UCF206		30	108	83	18	14	31	12	38	15.9	40.2	44	ม10	1
UCF206-17	1-1/59		108	83	18	14	31	12	38	15.9	40.2	44	ม10	1
UCF206-18	1-1/8		108	83	18	14	31	12	38	15.9	40.2	44	ม10	1
UCF206-19	1-3/59		108	83	18	14	31	12	38	15.9	40.2	44	ม10	1
UCF206-20	1-1/4		108	83	18	14	31	12	38	15.9	40.2	44	ม10	1
UCF207		35	117	92	19	16	34	14	42.9	17.5	44.4	48.5	ม12	1.4
UCF207-20	1-1/4		117	92	19	16	34	14	42.9	17.5	44.4	48.5	ม12	1.4
UCF207-21	1-5/59		117	92	19	16	34	14	42.9	17.5	44.4	48.5	ม12	1.4
UCF207-22	1-3/8		117	92	19	16	34	14	42.9	17.5	44.4	48.5	ม12	1.4
UCF207-23	1-7/59		117	92	19	16	34	14	42.9	17.5	44.4	48.5	ม12	1.4
UCF208		40	130	102	21	16	36	16	49.2	19	51.2	55.1	ม14	1.8
UCF208-24	1-1/2		130	102	21	16	36	16	49.2	19	51.2	55.1	ม14	1.8
UCF208-25	1-9/59		130	102	21	16	36	16	49.2	19	51.2	55.1	ม14	1.8
UCF209		45	137	105	22	18	38	16	49.2	19	52.2	57	ม14	2.2
UCF209-26	1-5/8		137	105	22	18	38	16	49.2	19	52.2	57	ม14	2.2
UCF209-27	1-11/59		137	105	22	18	38	16	49.2	19	52.2	57	ม14	2.2
UCF209-28	1-3/4		137	105	22	18	38	16	49.2	19	52.2	57	ม14	2.2
UCF210		50	143	111	22	18	40	16	51.6	19	54.6	60	ม14	2.4
UCF210-30	1-7/8		143	111	22	18	40	16	51.6	19	54.6	60	ม14	2.4
UCF210-31	1-15/59		143	111	22	18	40	16	51.6	19	54.6	60	ม14	2.4
UCF210-32	2		143	111	22	18	40	16	51.6	19	54.6	60	ม14	2.4
UCF211		55	162	130	25	20	43	19	55.6	22.2	58.4	63	ม16	3.5
UCF211-32	2		162	130	25	20	43	19	55.6	22.2	58.4	63	ม16	3.5
UCF211-34	2-1/8		162	130	25	20	43	19	55.6	22.2	58.4	63	ม16	3.5
UCF211-35	2-3/59		162	130	25	20	43	19	55.6	22.2	58.4	63	ม16	3.5
UCF212		60	175	143	29	20	48	19	65.1	25.4	68.7	73.5	ม16	4.2
UCF212-36	2-1/4		175	143	29	20	48	19	65.1	25.4	68.7	73.5	ม16	4.2
UCF212-38	2-3/8		175	143	29	20	48	19	65.1	25.4	68.7	73.5	ม16	4.2
UCF212-39	2-7/59		175	143	29	20	48	19	65.1	25.4	68.7	73.5	ม16	4.2
UCF213		65	187	149	30	22	50	19	65.1	25.4	69.7	74.5	ม16	5.3
UCF213-40	2-1/2		187	149	30	22	50	19	65.1	25.4	69.7	74.5	ม16	5.3
UCF214		70	193	152	31	22	54	19	74.6	30.2	75.4	80	ม16	5.9
UCF214-44	2-3/4		193	152	31	22	54	19	74.6	30.2	75.4	80	ม16	5.9
UCF215		75	200	159	34	22	56	19	77.8	33.3	78.5	82.5	ม16	6.3
UCF215-47	2-15/59		200	159	34	22	56	19	77.8	33.3	78.5	82.5	ม16	6.3
UCF215-48	3		200	159	34	22	56	19	77.8	33.3	78.5	82.5	ม16	6.3
UCF216		80	208	165	34	22	58	23	82.6	33.3	83.3	89	ม20	7.3
UCF217		85	220	175	36	24	63	23	85.7	34.1	87.6	92.1	ม20	8.9
UCF217-52	3-1/4		220	175	36	24	63	23	85.7	34.1	87.6	92.1	ม20	8.9
UCF218		90	235	187	40	25	68	23	96	39.7	96.3	102	ม20	11.6
UCF218-56	3-1/2		235	187	40	25	68	23	96	39.7	96.3	102	ม20	11.6

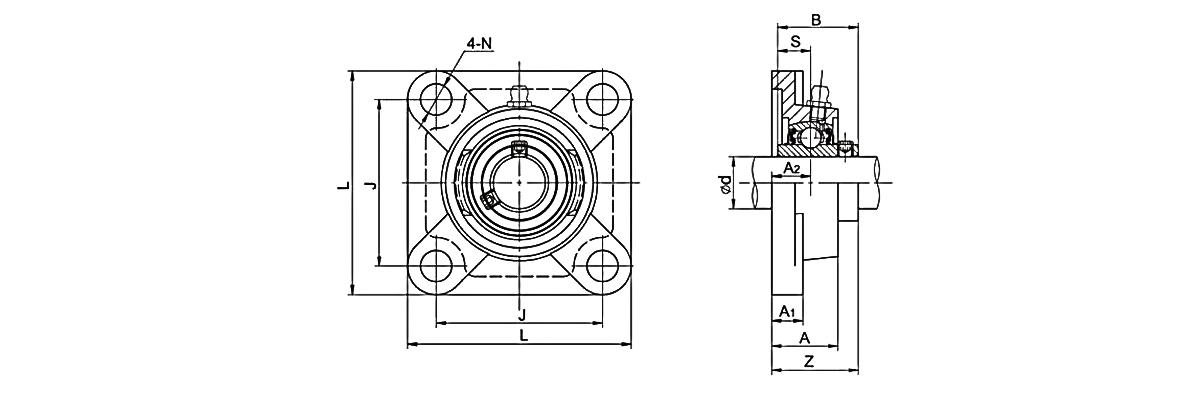

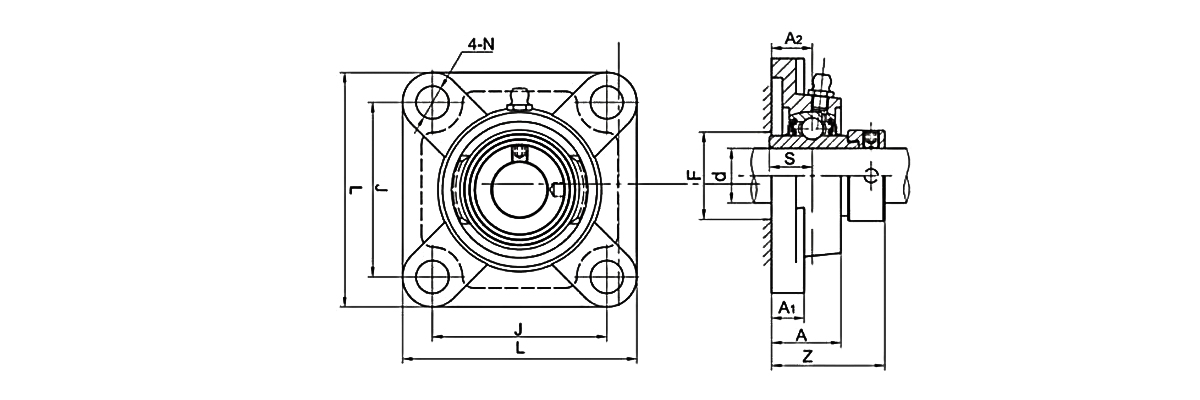

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)									ขนาดสลักเกลียว (mm)	น้ำหนัก (kg)
	d		L	J	โอเค	A1	A	N	S	Z	F
	(ใน)	(มม.)	L	J	โอเค	A1	A	N	S	Z	F
NAF201S		12	76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF201-8S	1/2		76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF202S		15	76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF202-10S	5/8		76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF203S		17	76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF203-11S	11/16		76	54	15	11	25.5	12	13.9	38.4	—	ม10	0.5
NAF201		12	86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF201-8	1/2		86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF202		15	86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF202-10	5/8		86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF203		17	86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF203-11	11/16		86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF204		20	86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF204-12	3/4		86	64	15	12	25.5	12	17.1	41.6	32	ม10	0.66
NAF205		25	95	70	16	14	27	12	17.5	42.9	36	ม10	0.8
NAF205-14	7/8		95	70	16	14	27	12	17.5	42.9	36	ม10	0.8
NAF205-15	15/16		95	70	16	14	27	12	17.5	42.9	36	ม10	0.8
NAF205-16	1		95	70	16	14	27	12	17.5	42.9	36	ม10	0.8
NAF206		30	108	83	18	14	31	12	18.3	48.1	42	ม10	1.2
NAF206-18	1-1/8		108	83	18	14	31	12	18.3	48.1	42	ม10	1.2
NAF206-19	1-3/59		108	83	18	14	31	12	18.3	48.1	42	ม10	1.2
NAF206-20	1-1/4		108	83	18	14	31	12	18.3	48.1	42	ม10	1.2
NAF207		35	117	92	19	16	34	14	18.8	51.3	49	ม12	1.6
NAF207-20	1-1/4		117	92	19	16	34	14	18.8	51.3	49	ม12	1.6
NAF207-21	1-5/59		117	92	19	16	34	14	18.8	51.3	49	ม12	1.6
NAF207-22	1-3/8		117	92	19	16	34	14	18.8	51.3	49	ม12	1.6
NAF207-23	1-7/59		117	92	19	16	34	14	18.8	51.3	49	ม12	1.6
NAF208		40	130	102	21	16	36	16	21.4	55.9	55	ม14	1.9
NAF208-24	1-1/2		130	102	21	16	36	16	21.4	55.9	55	ม14	1.9
NAF208-25	1-9/59		130	102	21	16	36	16	21.4	55.9	55	ม14	1.9
NAF209		45	137	105	22	18	38	16	21.4	56.9	—	ม14	2.3
NAF209-26	1-5/8		137	105	22	18	38	16	21.4	56.9	—	ม14	2.3
NAF209-27	1-11/59		137	105	22	18	38	16	21.4	56.9	—	ม14	2.3
NAF209-28	1-3/4		137	105	22	18	38	16	21.4	56.9	—	ม14	2.3
NAF210		50	143	111	22	18	40	16	24.6	60.1	64	ม14	2.6
NAF210-30	1-7/8		143	111	22	18	40	16	24.6	60.1	64	ม14	2.6
NAF210-31	1-15/59		143	111	22	18	40	16	24.6	60.1	64	ม14	2.6
NAF211		55	162	130	25	20	43	19	27.8	68.6	71	ม16	3.8
NAF211-32	2		162	130	25	20	43	19	27.8	68.6	71	ม16	3.8
NAF211-34	2-1/8		162	130	25	20	43	19	27.8	68.6	71	ม16	3.8
NAF211-35	2-3/59		162	130	25	20	43	19	27.8	68.6	71	ม16	3.8
NAF212		60	175	143	29	20	48	19	31	75.8	78	ม16	4.8
NAF212-36	2-1/4		175	143	29	20	48	19	31	75.8	78	ม16	4.8
NAF212-38	2-3/8		175	143	29	20	48	19	31	75.8	78	ม16	4.8
NAF212-39	2-7/59		175	143	29	20	48	19	31	75.8	78	ม16	4.8
NAF213		65	187	149	30	22	50	19	34.3	81.4	85	ม16	6
NAF213-40	2-1/2		187	149	30	22	50	19	34.3	81.4	85	ม16	6
NAF214		70	193	152	31	22	54	19	34.3	82.4	91	ม16	6.3
NAF214-44	2-3/4		193	152	31	22	54	19	34.3	82.4	91	ม16	6.3
NAF215		75	200	159	34	22	56	19	37.3	88.8	96	ม16	7.2
NAF215-48	3		200	159	34	22	56	19	37.3	88.8	96	ม16	7.2

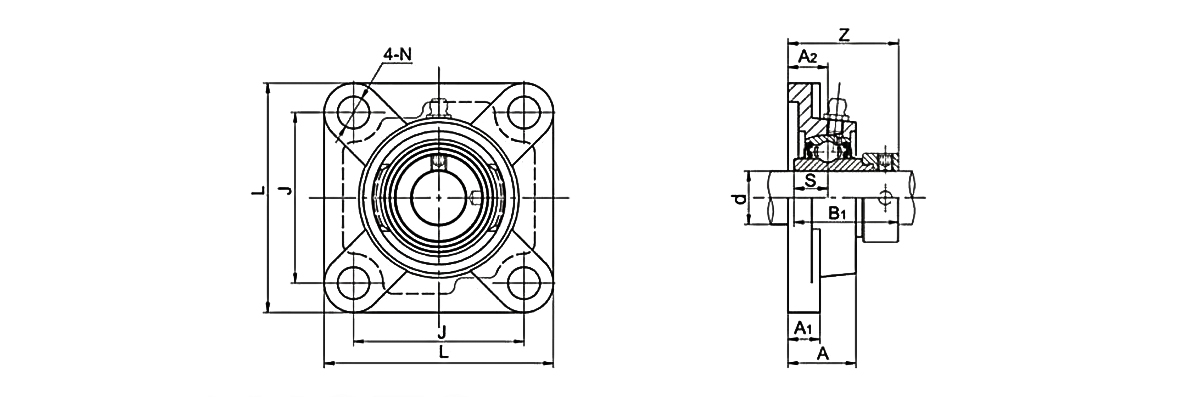

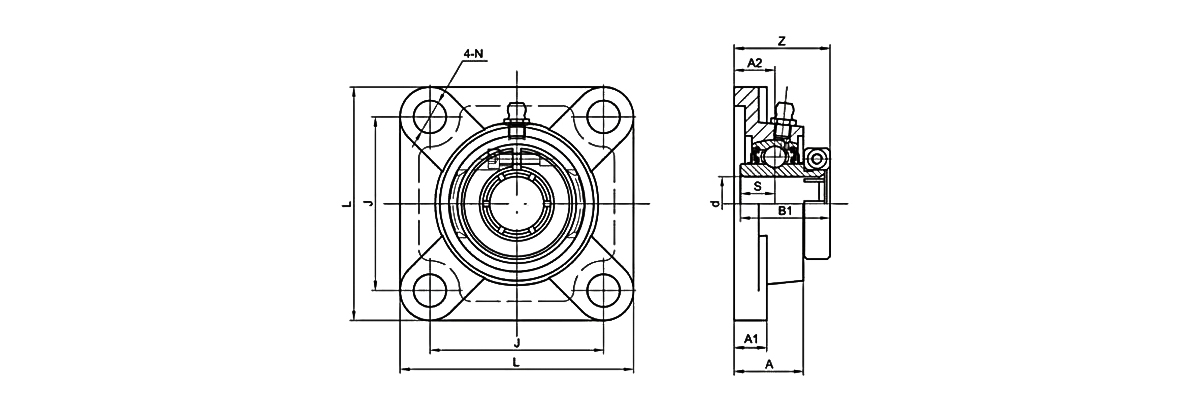

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด(มิลลิเมตร)									ขนาดสลักเกลียว (mm)	น้ำหนัก (kg)
	d		L	J	A2	A1	A	N	B1	S	Z
	(ใน)	(มม.)	L	J	A2	A1	A	N	B1	S	Z
ยูเอฟ204		20	86	64	15	12	25.5	12	33	12.7	35.3	ม10	0.63
ยูเอฟ204-12	3/4		86	64	15	12	25.5	12	33	12.7	35.3	ม10	0.63
ยูเอฟ205		25	95	70	16	14	27	12	35.4	14.3	37.1	ม10	0.83
ยูเอฟ205-14	7/8		95	70	16	14	27	12	35.4	14.3	37.1	ม10	0.83
ยูเอฟ205-15	15/16		95	70	16	14	27	12	35.4	14.3	37.1	ม10	0.83
ยูเอฟ205-16	1		95	70	16	14	27	12	35.4	14.3	37.1	ม10	0.83
ยูเอฟ206		30	108	83	18	14	31	12	39.8	15.9	41.9	ม10	1.18
ยูเอฟ206-17	1-1/59		108	83	18	14	31	12	39.8	15.9	41.9	ม10	1.18
ยูเอฟ206-18	1-1/8		108	83	18	14	31	12	39.8	15.9	41.9	ม10	1.18
ยูเอฟ206-19	1-3/59		108	83	18	14	31	12	39.8	15.9	41.9	ม10	1.18
ยูเอฟ206-20	1-1/4		108	83	18	14	31	12	39.8	15.9	41.9	ม10	1.18
ยูเอฟ207		35	117	92	19	16	34	14	43.9	17.5	45.4	ม12	1.52
ยูเอฟ207-20	1-1/4		117	92	19	16	34	14	43.9	17.5	45.4	ม12	1.52
ยูเอฟ207-21	1-5/59		117	92	19	16	34	14	43.9	17.5	45.4	ม12	1.52
ยูเอฟ207-22	1-3/8		117	92	19	16	34	14	43.9	17.5	45.4	ม12	1.52
ยูเอฟ207-23	1-7/59		117	92	19	16	34	14	43.9	17.5	45.4	ม12	1.52
ยูเอฟ208		40	130	102	21	16	36	16	50.2	19	52.2	ม14	1.94
ยูเอฟ208-24	1-1/2		130	102	21	16	36	16	50.2	19	52.2	ม14	1.94
ยูเอฟ208-25	1-9/59		130	102	21	16	36	16	50.2	19	52.2	ม14	1.94
ยูเอฟ209		45	137	105	22	18	38	16	50.2	19	53.2	ม14	2.41
ยูเอฟ209-26	1-5/8		137	105	22	18	38	16	50.2	19	53.2	ม14	2.41
ยูเอฟ209-27	1-11/59		137	105	22	18	38	16	50.2	19	53.2	ม14	2.41
ยูเอฟ209-28	1-3/4		137	105	22	18	38	16	50.2	19	53.2	ม14	2.41
ยูเอฟ210		50	143	111	22	18	40	16	52.6	19	55.6	ม14	2.66
ยูเอฟ210-30	1-7/8		143	111	22	18	40	16	52.6	19	55.6	ม14	2.66
ยูเอฟ210-31	1-15/59		143	111	22	18	40	16	52.6	19	55.6	ม14	2.66
ยูเอฟ210-32	2		143	111	22	18	40	16	52.6	19	55.6	ม14	2.66
ยูเอฟ211		55	162	130	25	20	43	19	56.6	22.2	59.4	ม16	3.73
ยูเอฟ211-32	2		162	130	25	20	43	19	56.6	22.2	59.4	ม16	3.73
ยูเอฟ211-34	2-1/8		162	130	25	20	43	19	56.6	22.2	59.4	ม16	3.73
ยูเอฟ211-35	2-3/59		162	130	25	20	43	19	56.6	22.2	59.4	ม16	3.73
ยูเอฟ212		60	175	143	29	20	48	19	66.6	25.4	70.2	ม16	4.69
ยูเอฟ212-36	2-1/4		175	143	29	20	48	19	66.6	25.4	70.2	ม16	4.69
ยูเอฟ212-38	2-3/8		175	143	29	20	48	19	66.6	25.4	70.2	ม16	4.69
ยูเอฟ212-39	2-7/59		175	143	29	20	48	19	66.6	25.4	70.2	ม16	4.69

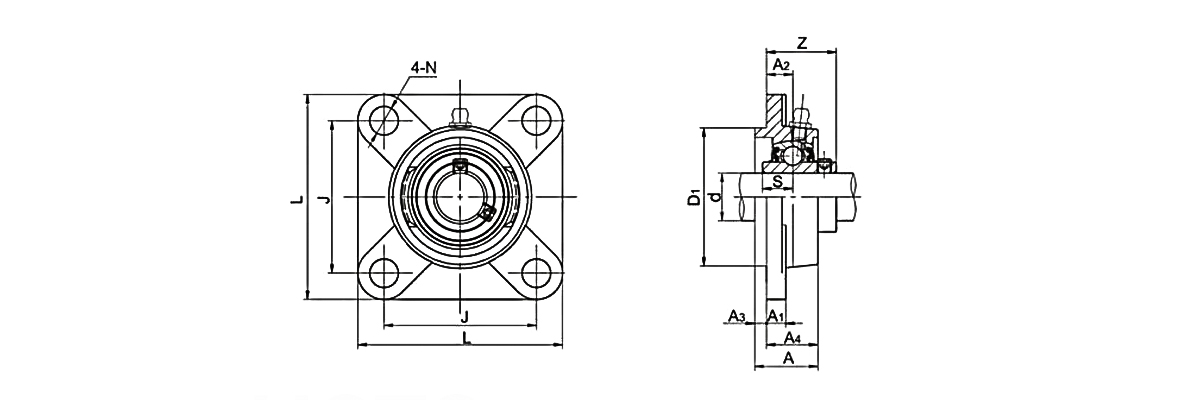

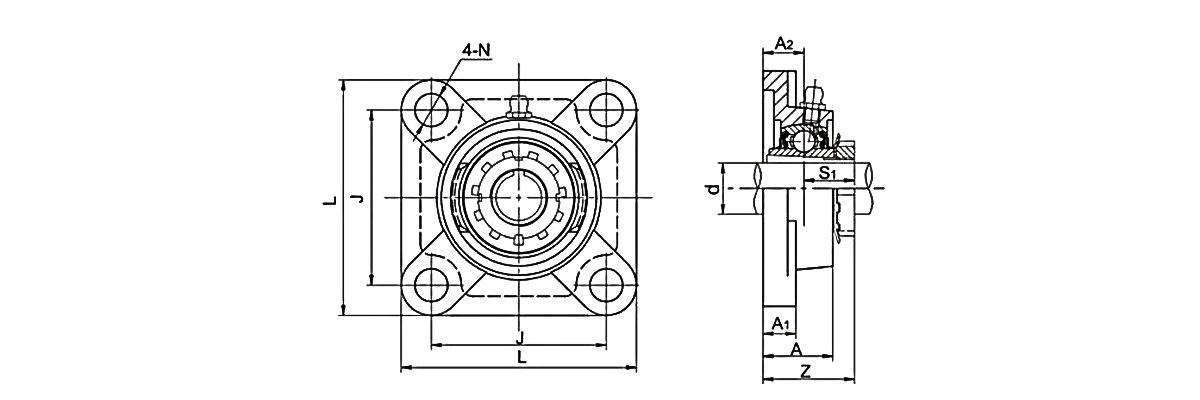

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)								ขนาดสลักเกลียว (mm)	น้ำหนัก
	d		L	J	A2	A1	A	N	S1	z		(กก.)
	(ใน)	(มม.)	L	J	A2	A1	A	N	S1	z		(กก.)
UKF205 H2305		20	95	70	16	14	27	12	18.5	34.5	ม10	0.84
UKF205 HE2305	3/4		95	70	16	14	27	12	18.5	34.5	ม10	0.84
UKF206 H2306		25	108	83	18	14	31	12	20.5	38.5	ม10	1.1
UKF206 HS2306	7/8		108	83	18	14	31	12	20.5	38.5	ม10	1.1
UKF206 HA2306	15/16		108	83	18	14	31	12	20.5	38.5	ม10	1.1
UKF206 HE2306	1		108	83	18	14	31	12	20.5	38.5	ม10	1.1
UKF207 H2307		30	117	92	19	16	34	14	22.5	41.5	ม12	1.6
UKF207 HS2307	1-1/8		117	92	19	16	34	14	22.5	41.5	ม12	1.6
UKF207 HA2307	1-3/59		117	92	19	16	34	14	22.5	41.5	ม12	1.6
UKF208 H2308		35	130	102	21	16	36	16	24.5	45.5	ม14	1.9
UKF208 HE2308	1-1/4		130	102	21	16	36	16	24.5	45.5	ม14	1.9
UKF208 HS2308	1-3/8		130	102	21	16	36	16	24.5	45.5	ม14	1.9
UKF209 H2309		40	137	105	22	18	38	16	26	48	ม14	2.3
UKF209 HA2309	1-7/59		137	105	22	18	38	16	26	48	ม14	2.3
UKF209 HE2309	1-1/2		137	105	22	18	38	16	26	48	ม14	2.3
UKF210 H2310		45	143	111	22	18	40	16	27.5	49.5	ม14	2.6
UKF210 HS2310	1-5/8		143	111	22	18	40	16	27.5	49.5	ม14	2.6
UKF210 HA2310	1-11/59		143	111	22	18	40	16	27.5	49.5	ม14	2.6
UKF210 HE2310	1-3/4		143	111	22	18	40	16	27.5	49.5	ม14	2.6
UKF211 H2311		50	162	130	25	20	43	19	28.5	53.5	ม16	3.4
UKF211 HS2311	1-7/8		162	130	25	20	43	19	28.5	53.5	ม16	3.4
UKF211 HA2311	1-15/59		162	130	25	20	43	19	28.5	53.5	ม16	3.4
UKF211 HE2311	2		162	130	25	20	43	19	28.5	53.5	ม16	3.4
UKF212 H2312		55	175	143	29	20	48	19	31	60	ม16	4.1
UKF212 HS2312	2-1/8		175	143	29	20	48	19	31	60	ม16	4.1
UKF213 H2313		60	187	149	30	22	50	19	32	62	ม16	5.5
UKF213 HA2313	2-3/59		187	149	30	22	50	19	32	62	ม16	5.5
UKF213 HE2313	2-1/4		187	149	30	22	50	19	32	62	ม16	5.5
UKF213 HS2313	2-3/8		187	149	30	22	50	19	32	62	ม16	5.5
UKF215 H2315		65	200	159	34	22	56	19	35.5	69.5	ม16	6.7
UKF215 HA2315	2-7/59		200	159	34	22	56	19	35.5	69.5	ม16	6.7
UKF215 HE2315	2-1/2		200	159	34	22	56	19	35.5	69.5	ม16	6.7
UKF216 H2316		70	208	165	34	22	58	23	39	73	ม20	7.5
UKF216 HA2316	2-11/59		208	165	34	22	58	23	39	73	ม20	7.5
UKF216 HE2316	2-3/4		208	165	34	22	58	23	39	73	ม20	7.5
UKF217 H2317		75	220	175	36	24	63	23	40	76	ม20	9.1
UKF217 HA2317	2-15/59		220	175	36	24	63	23	40	76	ม20	9.1
UKF217 HE2317	3		220	175	36	24	63	23	40	76	ม20	9.1
UKF218 H2318		80	235	187	40	25	68	23	42	82	ม20	11.8

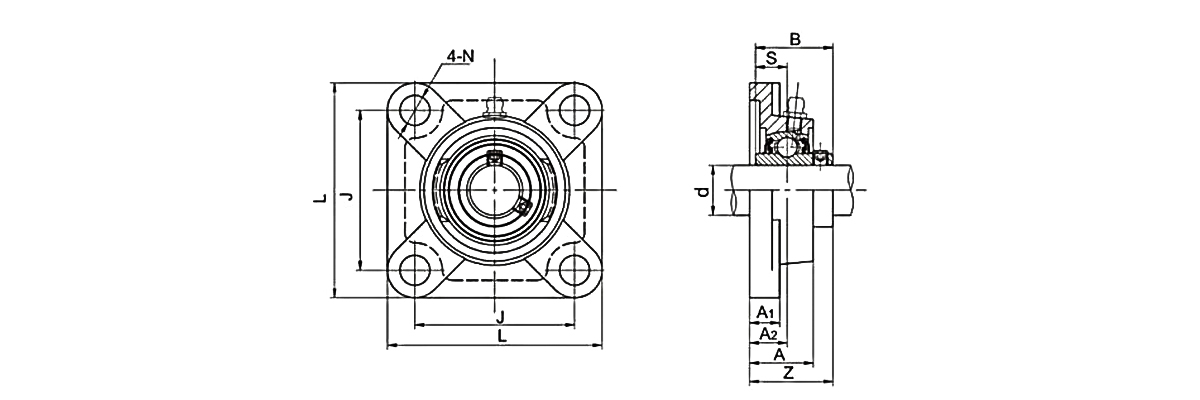

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)									ขนาดสลักเกลียว (mm)	น้ำหนัก (kg)
	d		L	J	A2	A1	A	N	B	s	z
	(ใน)	(มม.)	L	J	A2	A1	A	N	B	s	z
UCFX05		25	108	83	18	13	30	12	38.1	15.9	40.2	ม10	1
UCFX05-13	13/16		108	83	18	13	30	12	38.1	15.9	40.2	ม10	1
UCFX05-14	7/8		108	83	18	13	30	12	38.1	15.9	40.2	ม10	1
UCFX05-15	15/16		108	83	18	13	30	12	38.1	15.9	40.2	ม10	1
UCFX05-16	1		108	83	18	13	30	12	38.1	15.9	40.2	ม10	1
UCFX06		30	117	92	19	14	34	16	42.9	17.5	44.4	ม14	1.7
UCFX06-17	1-1/59		117	92	19	14	34	16	42.9	17.5	44.4	ม14	1.7
UCFX06-18	1-1/8		117	92	19	14	34	16	42.9	17.5	44.4	ม14	1.7
UCFX06-19	1-3/59		117	92	19	14	34	16	42.9	17.5	44.4	ม14	1.7
UCFX06-20	1-1/4		117	92	19	14	34	16	42.9	17.5	44.4	ม14	1.7
UCFX07		35	130	101.5	21	14	38	16	49.2	19	51.2	ม14	2.1
UCFX07-21	1-5/59		130	101.5	21	14	38	16	49.2	19	51.2	ม14	2.1
UCFX07-22	1-3/8		130	101.5	21	14	38	16	49.2	19	51.2	ม14	2.1
UCFX07-23	1-7/59		130	101.5	21	14	38	16	49.2	19	51.2	ม14	2.1
UCFX08		40	137	105	22	14	40	19	49.2	19	52.2	ม16	2.4
UCFX08-24	1-1/2		137	105	22	14	40	19	49.2	19	52.2	ม16	2.4
UCFX08-25	1-9/59		137	105	22	14	40	19	49.2	19	52.2	ม16	2.4
UCFX09		45	143	111	23	14	40	19	51.6	19	55.6	ม16	2.5
UCFX09-26	1-5/8		143	111	23	14	40	19	51.6	19	55.6	ม16	2.5
UCFX09-27	1-11/59		143	111	23	14	40	19	51.6	19	55.6	ม16	2.5
UCFX09-28	1-3/4		143	111	23	14	40	19	51.6	19	55.6	ม16	2.5
UCFX09-29	1-13/59		143	111	23	14	40	19	51.6	19	55.6	ม16	2.5
UCFX10		50	162	130	26	20	44	19	55.6	22.2	59.4	ม16	3.9
UCFX10-30	1-7/8		162	130	26	20	44	19	55.6	22.2	59.4	ม16	3.9
UCFX10-31	1-15/59		162	130	26	20	44	19	55.6	22.2	59.4	ม16	3.9
UCFX10-32	2		162	130	26	20	44	19	55.6	22.2	59.4	ม16	3.9
UCFX11		55	175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX11-33	2-1/59		175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX11-34	2-1/8		175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX11-35	2-3/59		175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX11-36	2-1/4		175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX11-37	2-5/59		175	143	29	20	49	19	65.1	25.4	68.7	ม16	4.9
UCFX12		60	187	149	34	21	59	19	65.1	25.4	73.7	ม16	5.2
UCFX12-38	2-3/8		187	149	34	21	59	19	65.1	25.4	73.7	ม16	5.2
UCFX12-39	2-7/59		187	149	34	21	59	19	65.1	25.4	73.7	ม16	5.2
UCFX13		65	187	149	34	21	59	19	74.6	30.2	78.4	ม16	5.3
UCFX13-40	2-1/2		187	149	34	21	59	19	74.6	30.2	78.4	ม16	5.3
UCFX13-41	2-9/59		187	149	34	21	59	19	74.6	30.2	78.4	ม16	5.3
UCFX14		70	197	152	37	24	60	23	77.8	33.3	81.5	ม20	7.3
UCFX14-42	2-5/8		197	152	37	24	60	23	77.8	33.3	81.5	ม20	7.3
UCFX14-43	2-11/59		197	152	37	24	60	23	77.8	33.3	81.5	ม20	7.3
UCFX14-44	2-3/4		197	152	37	24	60	23	77.8	33.3	81.5	ม20	7.3
UCFX15		75	197	152	40	24	68	23	82.6	33.3	89,3	ม20	8,1
UCFX15-45	2-13/59		197	152	40	24	68	23	82.6	33.3	89,3	ม20	8,1
UCFX15-46	2-7/8		197	152	40	24	68	23	82.6	33.3	89,3	ม20	8,1
UCFX15-47	2-15/59		197	152	40	24	68	23	82.6	33.3	89,3	ม20	8,1
UCFX15-48	3		197	152	40	24	68	23	82.6	33.3	89,3	ม20	8,1
UCFX16		80	214	171	40	24	70	23	85.7	34.1	91.6	ม20	9.9
UCFX16-49	3-1/59		214	171	40	24	70	23	85.7	34.1	91.6	ม20	9.9
UCFX16-50	3-1/8		214	171	40	24	70	23	85.7	34.1	91.6	ม20	9.9
UCFX16-51	3-3/59		214	171	40	24	70	23	85.7	34.1	91.6	ม20	9.9
UCFX16-52	3-1/4		214	171	40	24	70	23	85.7	34.1	91.6	ม20	9.9
UCFX17		85	214	171	40	24	70	23	96	39.7	96.3	ม20	11
UCFX17-53	3-5/59		214	171	40	24	70	23	96	39.7	96.3	ม20	11
UCFX17-55	3-7/59		214	171	40	24	70	23	96	39.7	96.3	ม20	11

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา	ขนาด(มิลลิเมตร)									ขนาดสลักเกลียว (มม.)	น้ำหนัก (kg)
หมายเลขหน่วย	ง (มม.)	L	J	A2	A1	A	N	B	s	z	ขนาดสลักเกลียว (มม.)	น้ำหนัก (kg)
UCF305	25	110	80	16	13	29	16	38	15	39	ม14	1.2
UCF306	30	125	95	18	15	32	16	43	17	44	ม14	1.8
UCF307	35	135	100	20	16	36	19	48	19	49	ม16	2.2
UCF308	40	150	112	23	17	40	19	52	19	56	ม16	2.9
UCF309	45	160	125	25	18	44	19	57	22	61	ม16	3.5
UCF310	50	175	132	28	19	48	23	61	22	67	ม20	4.8
UCF311	55	185	140	30	20	52	23	66	25	71	ม20	5.6
UCF312	60	193	150	33	22	56	23	71	26	78	ม20	6.7
UCF313	65	208	166	33	22	58	23	75	30	78	ม20	7.8
UCF314	70	226	178	36	25	61	25	78	33	81	ม22	10.1
UCF315	75	236	184	39	25	66	25	82	32	89	ม22	11.1
UCF316	80	250	196	38	27	68	31	86	34	90	ม27	12.8
UCF317	85	260	204	44	27	74	31	96	40	100	ม27	15.4
UCF318	90	280	216	44	30	76	35	96	40	100	ม30	19
UCF319	95	290	228	59	30	94	35	103	41	121	ม30	20.6
UCF320	100	310	242	59	32	94	38	108	42	125	ม33	25.7
UCF321	105	310	242	59	32	94	38	112	44	128	ม33	25.6
UCF322	110	340	266	60	35	96	41	117	46	131	ม36	38
UCF324	120	370	290	65	40	110	41	126	51	140	ม36	50
UCF326	130	410	320	65	45	115	41	135	54	146	ม36	66
UCF328	140	450	350	75	55	125	41	145	59	141	ม36	90

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)											ขนาดสลักเกลียว (mm)	น้ำหนัก (kg)
	d		L	J	A2	A1	A	H	H1	N	D1	S	Z
	(ใน)	(มม.)	L	J	A2	A1	A	H	H1	N	D1	S	Z
UCFS305		25	110	80	9	22	29	7	13	16	80	15	32	ม14	1.3
UCFS305-14	7/8		110	80	9	22	29	7	13	16	80	15	32	ม14	1.3
UCFS305-15	15/16		110	80	9	22	29	7	13	16	80	15	32	ม14	1.3
UCFS305-16	1		110	80	9	22	29	7	13	16	80	15	32	ม14	1.3
UCFS306		30	125	95	10	24	32	8	15	16	90	17	36	ม14	1.9
UCFS306-18	1-1/8		125	95	10	24	32	8	15	16	90	17	36	ม14	1.9
UCFS306-19	1-3/59		125	95	10	24	32	8	15	16	90	17	36	ม14	1.9
UCFS307		35	135	100	11	27	36	9	16	19	100	19	40	ม16	2.4
UCFS307-20	1-1/4		135	100	11	27	36	9	16	19	100	19	40	ม16	2.4
UCFS307-21	1-5/59		135	100	11	27	36	9	16	19	100	19	40	ม16	2.4
UCFS307-22	1-3/8		135	100	11	27	36	9	16	19	100	19	40	ม16	2.4
UCFS308		40	150	112	13	30	40	10	17	19	115	19	46	ม16	3.3
UCFS308-24	1-7/8		150	112	13	30	40	10	17	19	115	19	46	ม16	3.3
UCFS308-25	1-15/59		150	112	13	30	40	10	17	19	115	19	46	ม16	3.3
UCFS309		45	160	125	14	33	44	11	18	19	125	22	49	ม16	4
UCFS309-26	2		160	125	14	33	44	11	18	19	125	22	49	ม16	4
UCFS309-27	2-1/8		160	125	14	33	44	11	18	19	125	22	49	ม16	4
UCFS309-28	2-3/59		160	125	14	33	44	11	18	19	125	22	49	ม16	4
UCFS310		50	175	132	16	36	48	12	19	23	140	22	55	ม20	5.3
UCFS310-30	1-7/8		175	132	16	36	48	12	19	23	140	22	55	ม20	5.3
UCFS310-31	1-15/59		175	132	16	36	48	12	19	23	140	22	55	ม20	5.3
UCFS311		55	185	140	17	39	52	13	20	23	150	25	58	ม20	6.2
UCFS311-32	2		185	140	17	39	52	13	20	23	150	25	58	ม20	6.2
UCFS311-34	2-1/8		185	140	17	39	52	13	20	23	150	25	58	ม20	6.2
UCFS311-36	2-3/59		185	140	17	39	52	13	20	23	150	25	58	ม20	6.2
UCFS312		60	195	150	19	42	56	14	22	23	160	26	64	ม20	7.2
UCFS312-36	2-1/4		195	150	19	42	56	14	22	23	160	26	64	ม20	7.2
UCFS312-38	2-3/8		195	150	19	42	56	14	22	23	160	26	64	ม20	7.2
UCFS312-39	2-7/59		195	150	19	42	56	14	22	23	160	26	64	ม20	7.2
UCFS313		65	208	166	15	40	58	18	22	23	175	30	60	ม20	8.9
UCFS313-40	2-1/2		208	166	15	40	58	18	22	23	175	30	60	ม20	8.9
UCFS314		70	226	178	18	43	61	18	25	25	185	31	65	ม22	11
UCFS314-44	2-3/4		226	178	18	43	61	18	25	25	185	31	65	ม22	11
UCFS315		75	236	184	21	48	66	18	25	25	200	32	71	ม22	13
UCFS315-48	3		236	184	21	48	66	18	25	25	200	32	71	ม22	13
UCFS316		80	250	196	18	48	68	20	27	31	210	34	70	ม27	15
UCFS317		85	260	204	24	54	74	20	27	31	220	40	80	ม27	17
UCFS317-52	3-1/4		260	204	24	54	74	20	27	31	220	40	80	ม27	17
UCFS318		90	280	216	24	56	76	20	30	35	240	40	80	ม30	21
UCFS318-56	3-1/2		280	216	24	56	76	20	30	35	240	40	80	ม30	21
UCFS319		95	290	228	39	74	94	20	30	35	250	41	101	ม30	25
UCFS319-60	3-3/4		290	228	39	74	94	20	30	35	250	41	101	ม30	25
UCFS320		100	310	242	39	74	94	20	32	38	260	42	105	ม33	30
UCFS320-64	4		310	242	39	74	94	20	32	38	260	42	105	ม33	30
UCFS322		100	340	266	35	71	96	25	35	41	300	46	106	ม36	39
UCFS324		120	370	290	35	80	110	30	40	41	330	51	110	ม36	54
UCFS326		130	410	320	35	85	115	30	45	41	360	54	116	ม36	71
UCFS328		140	450	350	45	95	125	30	55	41	400	59	131	ม36	100

หมายเลขหน่วย	เส้นผ่านศูนย์กลางเพลา		ขนาด (มม.)									ขนาดสลักเกลียว (mm)	น้ำหนัก
	d		L	J	A2	A1	A	N	B1	S	Z		(กก.)
	(ใน)	(มม.)	L	J	A2	A1	A	N	B1	S	Z		(กก.)
NAFS201S		12	76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS201-8S	1/2		76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS202S		15	76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS202-1OS	5/8		76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS203S		17	76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS203-11S	11/16		76	54	15	11	24.5	11.5	37.3	13.9	38.4	ม10	0.66
NAFS201		12	86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS201-8	1/2		86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS202		15	86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS202-10	5/8		86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS203		17	86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS203-11	11/16		86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS204		20	86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS204-12	3/4		86	63.5	19	15	29.5	11.5	43.7	17	45.5	ม10	0.8
NAFS205		25	93	70	19	15	30	11.5	44.4	17.4	45.9	ม10	0.95
NAFS205-11	7/8		93	70	19	15	30	11.5	44.4	17.4	45.9	ม10	0.95
NAFS205-15	15/16		93	70	19	15	30	11.5	44.4	17.4	45.9	ม10	0.95
NAFS205-16	1		93	70	19	15	30	11.5	44.4	17.4	45.9	ม10	0.95
NAFS206		30	106	82.5	20	16	32.5	11.5	48.4	18.2	50.1	ม10	1.32
NAFS206-18	1-1/8		106	82.5	20	16	32.5	11.5	48.4	18.2	50.1	ม10	1.32
NAFS206-19	1-3/59		106	82.5	20	16	32.5	11.5	48.4	18.2	50.1	ม10	1.32
NAFS206-20	1-1/4		106	82.5	20	16	32.5	11.5	48.4	18.2	50.1	ม10	1.32
NAFS207		35	116	92	21	17	35	14	51.1	18.8	53.3	ม12	1.77
NAFS207-20	1-1/4		116	92	21	17	35	14	51.1	18.8	53.3	ม12	1.77
NAFS207-21	1-5/59		116	92	21	17	35	14	51.1	18.8	53.3	ม12	1.77
NAFS207-22	1-3/59		116	92	21	17	35	14	51.1	18.8	53.3	ม12	1.77
NAFS207-23	1-7/59		116	92	21	17	35	14	51.1	18.8	53.3	ม12	1.77
NAFS208		40	129	101.5	24	17	39	14	56.3	21.4	58.9	ม12	2.22
NAFS208-24	1-1/2		129	101.5	24	17	39	14	56.3	21.4	58.9	ม12	2.22
NAFS208-25	1-9/59		129	101.5	24	17	39	14	56.3	21.4	58.9	ม12	2.22
NAFS209		45	135	105	24	18	40	16	56.3	21.4	58.9	ม14	2.63
NAFS209-26	1-5/8		135	105	24	18	40	16	56.3	21.4	58.9	ม14	2.63
NAFS209-27	1-11/59		135	105	24	18	40	16	56.3	21.4	58.9	ม14	2.63
NAFS209-28	1-3/4		135	105	24	18	40	16	56.3	21.4	58.9	ม14	2.63
NAFS210		50	143	111	28	20	45	18	62.7	24.6	66.1	ม16	2.95
NAFS210-30	1-7/8		143	111	28	20	45	18	62.7	24.6	66.1	ม16	2.95
NAFS210-31	1-15/59		143	111	28	20	45	18	62.7	24.6	66.1	ม16	2.95
NAFS210-32	2		143	111	28	20	45	18	62.7	24.6	66.1	ม16	2.95
NAFS211		55	162	130	31	21	49	18	71.4	27.7	74.6	ม16	4.1
NAFS211-32	2		162	130	31	21	49	18	71.4	27.7	74.6	ม16	4.1
NAFS211-34	2-1/8		162	130	31	21	49	18	71.4	27.7	74.6	ม16	4.1
NAFS211-35	2-3/59		162	130	31	21	49	18	71.4	27.7	74.6	ม16	4.1
NAFS212		60	175	143	34	22	53.5	18	77.8	30.9	80.8	ม16	4.86
NAFS212-36	2-1/4		175	143	34	22	53.5	18	77.8	30.9	80.8	ม16	4.86
NAFS212-38	2-3/8		175	143	34	22	53.5	18	77.8	30.9	80.8	ม16	4.86
NAFS212-39	2-7/59		175	143	34	22	53.5	18	77.8	30.9	80.8	ม16	4.86
NAFS213		65	184	149	38	22	58	18	85.7	34.1	89.6	ม16	5.9
NAFS213-40	2-1/2		184	149	38	22	58	18	85.7	34.1	89.6	ม16	5.9
NAFS214		70	188	152	38	23	60	18	85.7	34.1	89.6	ม16	6.45
NAFS214-44	2-3/4		188	152	38	23	60	18	85.7	34.1	89.6	ม16	6.45
NAFS215		75	200	159	41	24	62	18	92.1	37.3	95.8	ม16	7.55
NAFS215-47	2-15/59		200	159	41	24	62	18	92.1	37.3	95.8	ม16	7.55
NAFS215-48	3		200	159	41	24	62	18	92.1	37.3	95.8	ม16	7.55
NAFS216		80	207	165	42	25	63	22	95.2	37.3	99.9	ม20	8.65

วิศวกรรมแห่งอนาคตของการเคลื่อนไหว

เกี่ยวกับ UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China แบริ่งหน้าแปลน 4 Bolt suppliers and OEM/ODM แบริ่งหน้าแปลน 4 Bolt company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

ข้อมูลเพิ่มเติมเกี่ยวกับเรา Ukl Bearing Manufacturing Co.,Ltd

0+

ปี

ประสบการณ์ในอุตสาหกรรม
0+

ความหลากหลายของโมเดล
0+

จำนวนพนักงาน
0

$

มูลค่าการส่งออกประจำปี

ใบประกาศเกียรติคุณ

ข่าว

เหตุใดแบริ่งลูกกลิ้งทรงกระบอก NU 309 จึงเป็นเลิศในการออกแบบมอเตอร์และกระปุกเกียร์
04 Jun, 2026
ประเด็นสำคัญ: ตลับลูกปืน อยู 309 มีคุณสมบัติเป็นเลิศในฐานะตลับลูกปืนลอยน้ำ สำหรับการออกแบบมอเตอร์และกระปุกเกียร์ที่การขยายตัวทางความร้อนของเพลาเป็นปัญหาสำคัญ ตลับลูกปืน NU 309 ...

อ่านเพิ่มเติม
วิธีติดตั้ง 2206 AV Nilos Ring (คำแนะนำทีละขั้นตอน)
28 May, 2026
ติดตั้งโดยให้ด้านเปิดหันไปทางลูกปืน เพื่อติดตั้งอย่างถูกต้อง 2206 อฟ แหวนนิลอส วางตำแหน่งโดยให้ด้านนูน (เปิด) ชี้ไปทางร่องน้ำลูกปืน แหวนจะต้องแนบชิดกับวงแหวนรอบนอกของตลั...

อ่านเพิ่มเติม
วิธีการเลือกตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่เหมาะสมสำหรับการใช้งานความเร็วสูง
21 May, 2026
การเลือกส่วนประกอบการรีดที่เหมาะสมที่สุดสำหรับเครื่องจักรที่หมุนด้วยความเร็วสูงจำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาพการทำงาน รูปทรงภายใน และการจัดการความร้อน ในบรรดาเครื่องจักรที่มีความแม...

อ่านเพิ่มเติม
ความแม่นยำภายใต้แรงกดดัน: ปัจจัยสำคัญที่ขับเคลื่อนการเลือกตลับลูกปืนอุปกรณ์การแพทย์
14 May, 2026
ในสาขาเทคโนโลยีทางการแพทย์ที่มีการพัฒนาอย่างรวดเร็ว แม้แต่ส่วนประกอบที่เล็กที่สุดก็สามารถกำหนดความสำเร็จของอุปกรณ์ช่วยชีวิตได้ ในบรรดาสิ่งเหล่านี้ ตลับลูกปืนอุปกรณ์การแพทย์ มีบทบาทเงี...

อ่านเพิ่มเติม
