หน่วยแบริ่งตลับแปลน

หน่วยตลับลูกปืนแบบแปลนเป็นหน่วยของตัวเรือนเหล็กหล่อแข็งพร้อมคาร์ทริดจ์หน้าแปลนแบบนำร่องและเม็ดมีดตลับลูกปืนวงแหวนด้านในที่กว้างขึ้น
หน่วยตลับลูกปืนตลับหน้าแปลน, หน้าที่มาตรฐาน UCFC, ตลับลูกปืนวงแหวนด้านในที่กว้างขึ้น, การล็อคแบบเซ็ตสกรู, ตัวเรือนเหล็กหล่อสีเทา หน่วยตลับลูกปืนหน้าแปลน
เป็นหน่วยของตัวเรือนเหล็กหล่อแข็งที่มีคาร์ทริดจ์หน้าแปลนแบบนำร่องและเม็ดมีดแบริ่งวงแหวนด้านในที่กว้างขึ้น

ภาพวาดมาตรฐานเป็นสีเขียว (มีสีอื่นให้เลือก)

ซีรีย์นี้มีจำหน่ายทั้งภาษีมาตรฐาน (FC200) และภาษีปานกลาง (FCX)

ฝาปิดท้ายทำจากเหล็กอัดสามารถป้องกันมลภาวะภายนอกและฝุ่นได้

ความสามารถในการปรับแนวได้เองของลูกปืนสามารถชดเชยการเคลื่อนตัวของเพลาที่ผิดพลาดเล็กน้อยได้ เม็ดมีดแบริ่งจะถูกล็อคเข้ากับเพลาโดยใช้สกรูตัวหนอน ปลอกล็อคเยื้องศูนย์ ปลอกอะแดปเตอร์ และปลอกล็อคแบบศูนย์กลาง ฯลฯ

น้ำมันหล่อลื่นที่บรรจุอยู่ภายในเม็ดมีดลูกปืนทรงกลมอาจเป็นจาระบีมาตรฐาน จาระบีอุณหภูมิต่ำ/สูง และจาระบีเกรดอาหาร

Contact Us ติดต่อเรา
พ.ศV：รับหน่วยแบริ่ง ถัดไป：3 ตลับลูกปืนแบบแปลน Bolt
  • ข้อมูลจำเพาะ
  • ติดต่อเรา

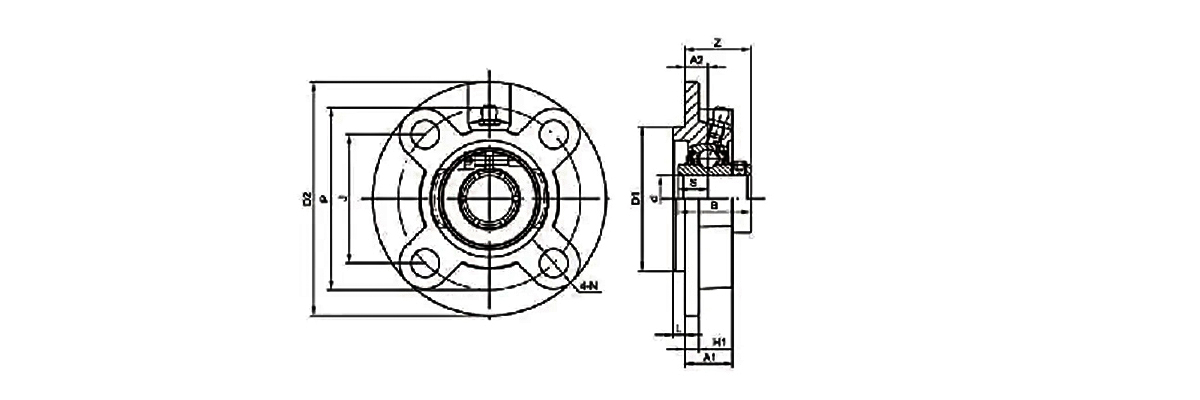

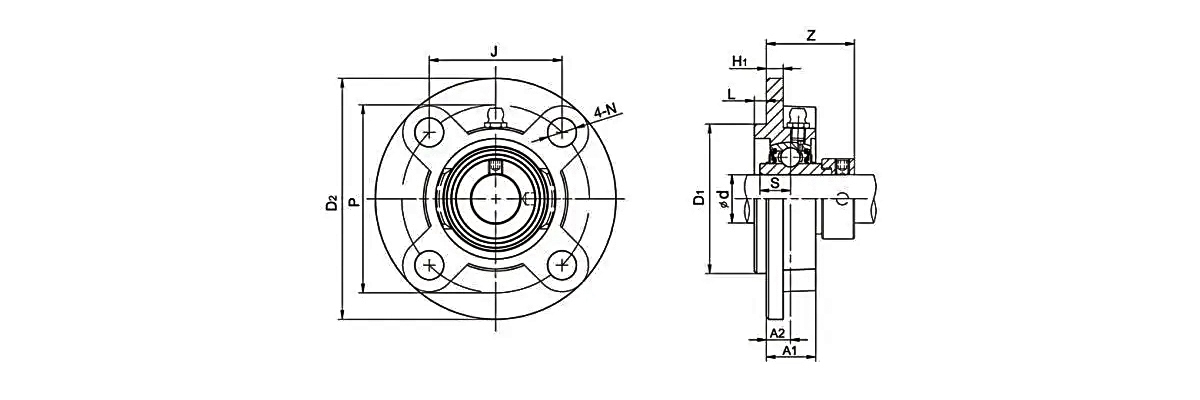

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด(มิลลิเมตร) ขนาดสลักเกลียว (มม.) น้ำหนัก (กก.)
d D2 P J A2 N L H1 A1 D1 B S Z
(ใน) (มม.)
UCWFC201 12 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.64
UCWFC201-8 1/2 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.64
UCWFC202 15 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.6
UCWFC202-9 9/16 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.6
UCWFC202-10 5/8 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.6
UCWFC203 17 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.58
UCWFC203-11 11/16 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 ม8 0.58
UCFC204 20 100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 ม10 0.75
UCFC204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 ม10 0.75
UCFC205 25 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 ม10 1
UCFC205-14 7/8 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 ม10 1
UCFC205-15 15/16 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 ม10 1
ยูซีเอฟซี205-16 1/1 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 ม10 1
UCFC206 30 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 ม10 1.3
UCFC206-17 1/16 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 ม10 1.3
ยูซีเอฟซี206-18 1/8 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 ม10 1.3
ยูซีเอฟซี206-19 3/16 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 ม10 1.3
UCFC206-20 1/4 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 ม10 1.3
UCFC207 35 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 ม12 1.75
UCFC207-20 1/4 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 ม12 1.75
UCFC207-21 5/16 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 ม12 1.75
UCFC207-22 3/8 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 ม12 1.75
UCFC207-23 7/16 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 ม12 1.75
UCFC208 40 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 ม12 2
UCFC208-24 1/2 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 ม12 2
UCFC208-25 9/16 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 ม12 2
UCFC209 45 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 ม14 2.5
UCFC209-26 5/8 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 ม14 2.5
UCFC209-27 11/16 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 ม14 2.5
UCFC209-28 3/4 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 ม14 2.5
UCFC210 50 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 ม14 2.95
UCFC210-30 7/8 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 ม14 2.95
UCFC210-31 1-15/59 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 ม14 2.95
UCFC210-32 1/2 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 ม14 2.95
UCFC211 55 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 ม16 4
UCFC211-32 1/2 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 ม16 4
UCFC211-34 1/8 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 ม16 4
UCFC211-35 3/16 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 ม16 4
UCFC212 60 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 ม16 4.9
UCFC212-36 1/4 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 ม16 4.9
UCFC212-38 3/8 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 ม16 4.9
UCFC212-39 7/16 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 ม16 4.9
UCFC213 65 205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 ม16 5.35
UCFC213-40 1/2 205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 ม16 5.35
UCFC214 70 215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 ม16 6.9
UCFC214-44 3/4 215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 ม16 6.9
UCFC215 75 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 ม16 7.5
UCFC215-47 2-15/59 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 ม16 7.5
UCFC215-48 1/3 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 ม16 7.5
UCFC216 80 240 200 141.4 18 23 16 18 42 170 82.6 33.3 67.3 ม20 8.7
UCFC217 85 250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 ม20 10.3
UCFC217-52 1/4 250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 ม20 10.3
UCFC218 90 265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 ม20 13.5
UCFC218-56 1/2 265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 ม20 13.5

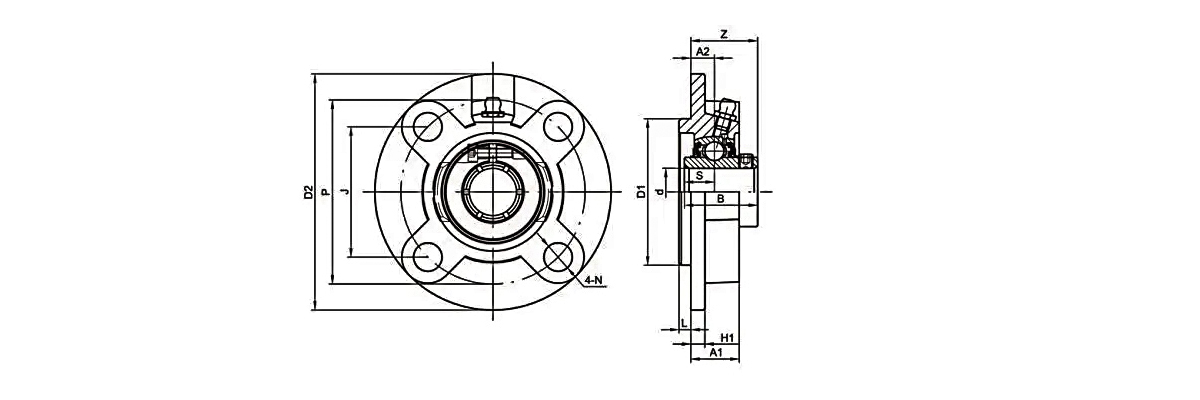

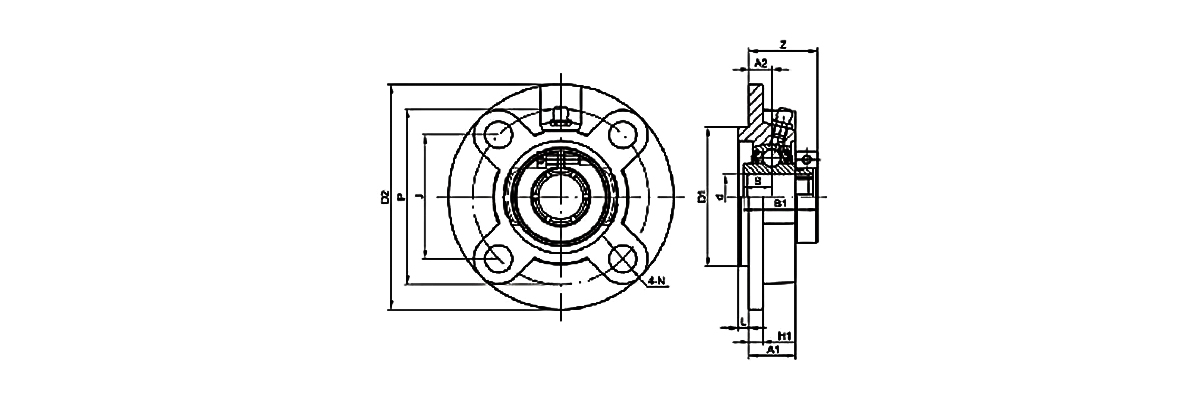

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด (มม.) ขนาดสลักเกลียว (มม.) น้ำหนัก (กก.)
d D2 P J A2 N L H1 A1 D1 S z
(ใน) (มม.)
NAFC201S 12 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC201-8S 1/2 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC202S 15 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC202-10S 5/8 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC203S 17 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC203-11S 11/16 90 70 49.5 10 10 4 5 19 55 13.9 33.4 ม8 0.6
NAFC201 12 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC201-8 1/2 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC202 15 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC202-10 5/8 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC203 17 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC203-11 11/16 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC204 20 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 17.1 36.5 ม10 0.83
NAFC205 25 115 90 63.6 10 12 6 7 21 70 17.5 36.9 ม10 1
NAFC205-14 7/8 115 90 63.6 10 12 6 7 21 70 17.5 36.9 ม10 1
NAFC205-15 15/16 115 90 63.6 10 12 6 7 21 70 17.5 36.9 ม10 1
NAFC205-16 1/1 115 90 63.6 10 12 6 7 21 70 17.5 36.9 ม10 1
NAFC206 30 125 100 70.7 10 12 8 8 23 80 18.3 40.1 ม10 1.5
NAFC206-18 1/8 125 100 70.7 10 12 8 8 23 80 18.3 40.1 ม10 1.5
NAFC206-19 3/16 125 100 70.7 10 12 8 8 23 80 18.3 40.1 ม10 1.5
NAFC206-20 1/4 125 100 70.7 10 12 8 8 23 80 18.3 40.1 ม10 1.5
NAFC207 35 135 110 77.8 11 14 8 9 26 90 18.8 43.3 ม12 1.8
NAFC207-20 1/4 135 110 77.8 11 14 8 9 26 90 18.8 43.3 ม12 1.8
NAFC207-21 5/16 135 110 77.8 11 14 8 9 26 90 18.8 43.3 ม12 1.8
NAFC207-22 3/8 135 110 77.8 11 14 8 9 26 90 18.8 43.3 ม12 1.8
NAFC207-23 7/16 135 110 77.8 11 14 8 9 26 90 18.8 43.3 ม12 1.8
NAFC208 40 145 120 84.8 11 14 10 9 26 100 21.4 45.9 ม12 2.2
NAFC208-24 1/2 145 120 84.8 11 14 10 9 26 100 21.4 45.9 ม12 2.2
NAFC208-25 9/16 145 120 84.8 11 14 10 9 26 100 21.4 45.9 ม12 2.2
NAFC209 45 160 132 93.3 10 16 12 14 26 105 21.4 44.9 ม14 2.8
NAFC209-26 5/8 160 132 93.3 10 16 12 14 26 105 21.4 44.9 ม14 2.8
NAFC209-27 11/16 160 132 93.3 10 16 12 14 26 105 21.4 44.9 ม14 2.8
NAFC209-28 3/4 160 132 93.3 10 16 12 14 26 105 21.4 44.9 ม14 2.8
NAFC210 50 165 138 97.6 10 16 12 14 28 110 24.6 48.1 ม14 3.3
NAFC210-30 7/8 165 138 97.6 10 16 12 14 28 110 24.6 48.1 ม14 3.3
NAFC210-31 1-15/59 165 138 97.6 10 16 12 14 28 110 24.6 48.1 ม14 3.3
NAFC211 55 185 150 106.1 13 19 12 15 30 125 27.8 56.6 ม16 4.5
NAFC211-32 1/2 185 150 106.1 13 19 12 15 30 125 27.8 56.6 ม16 4.5
NAFC211-34 1/8 185 150 106.1 13 19 12 15 30 125 27.8 56.6 ม16 4.5
NAFC211-35 3/16 185 150 106.1 13 19 12 15 30 125 27.8 56.6 ม16 4.5
NAFC212 60 195 160 113.1 17 19 12 15 35 135 31 63.8 ม16 5.7
NAFC212-36 1/4 195 160 113.1 17 19 12 15 35 135 31 63.8 ม16 5.7
NAFC212-38 3/8 195 160 113.1 17 19 12 15 35 135 31 63.8 ม16 5.7
NAFC212-39 7/16 195 160 113.1 17 19 12 15 35 135 31 63.8 ม16 5.7
NAFC213 65 205 170 120.2 16 19 14 15 36 145 34.3 67.6 ม16 6.5
NAFC213-40 1/2 205 170 120.2 16 19 14 15 36 145 34.3 67.6 ม16 6.5
NAFC214 70 215 177 125.1 17 19 14 18 38 150 34.3 68.6 ม16 7.2
NAFC214-44 3/4 215 177 125.1 17 19 14 18 38 150 34.3 68.6 ม16 7.2
NAFC215 75 220 184 130.1 18 19 16 18 39 160 37.3 72.8 ม16 8
NAFC215-48 1/3 220 184 130.1 18 19 16 18 39 160 37.3 72.8 ม16 8

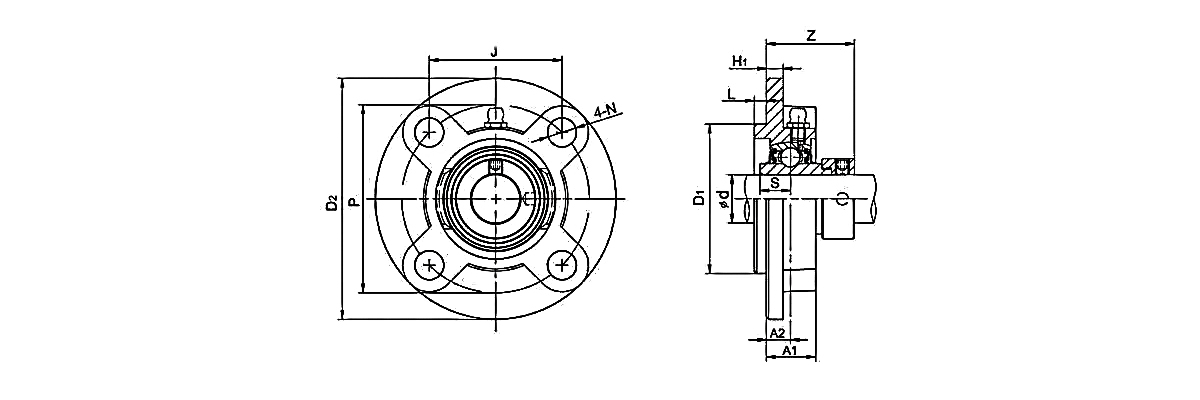

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด(มิลลิเมตร) ขนาดสลักเกลียว (มม.) น้ำหนัก (กก.)
d D2 P J A2 N L H1 A1 D1 B1 S Z
(ใน) (มม.)
ยูเอฟซี204 20 100 78 55.1 10 12 5 7 20.5 62 33 12.7 30.3 ม10 0.75
ยูเอฟซี204-12 3/4 100 78 55.1 10 12 5 7 20.5 62 33 12.7 30.3 ม10 0.75
ยูเอฟซี205 25 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 ม10 1.06
ยูเอฟซี205-14 7/8 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 ม10 1.06
ยูเอฟซี205-15 15/16 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 ม10 1.06
ยูเอฟซี205-16 1/1 115 90 63.6 10 12 6 7 21 70 35.4 14.3 31.1 ม10 1.06
ยูเอฟซี206 30 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 ม10 1.54
ยูเอฟซี206-17 1/16 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 ม10 1.54
ยูเอฟซี206-18 1/8 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 ม10 1.54
ยูเอฟซี206-19 3/16 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 ม10 1.54
ยูเอฟซี206-20 1/4 125 100 70.7 10 12 8 8 23 80 39.8 15.9 33.9 ม10 1.54
ยูเอฟซี207 35 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 ม12 1.82
ยูเอฟซี207-20 1/4 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 ม12 1.82
ยูเอฟซี207-21 5/16 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 ม12 1.82
ยูเอฟซี207-22 3/8 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 ม12 1.82
ยูเอฟซี207-23 7/16 135 110 77.8 11 14 8 9 26 90 43.9 17.5 37.4 ม12 1.82
ยูเอฟซี208 40 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 ม12 2.23
ยูเอฟซี208-24 1/2 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 ม12 2.23
ยูเอฟซี208-25 9/16 145 120 84.8 11 14 10 9 26 100 50.2 19 42.2 ม12 2.23
ยูเอฟซี209 45 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 ม14 2.72
ยูเอฟซี209-26 5/8 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 ม14 2.72
ยูเอฟซี209-27 11/16 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 ม14 2.72
ยูเอฟซี209-28 3/4 160 132 93.3 10 16 12 14 26 105 50.2 19 41.2 ม14 2.72
ยูเอฟซี210 50 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 ม14 3.24
ยูเอฟซี210-30 7/8 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 ม14 3.24
ยูเอฟซี210-31 1-15/59 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 ม14 3.24
ยูเอฟซี210-32 1/2 165 138 97.6 10 16 12 14 28 110 52.6 19 43.6 ม14 3.24
ยูเอฟซี211 55 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 ม16 4.32
ยูเอฟซี211-32 1/2 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 ม16 4.32
ยูเอฟซี211-34 1/8 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 ม16 4.32
ยูเอฟซี211-35 3/16 185 150 106.1 13 19 12 15 30 125 56.6 22.2 47.4 ม16 4.32
ยูเอฟซี212 60 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 ม16 5.33
ยูเอฟซี212-36 1/4 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 ม16 5.33
ยูเอฟซี212-38 3/8 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 ม16 5.33
ยูเอฟซี212-39 7/16 195 160 113.1 17 19 12 15 35 135 66.6 25.4 58.2 ม16 5.33

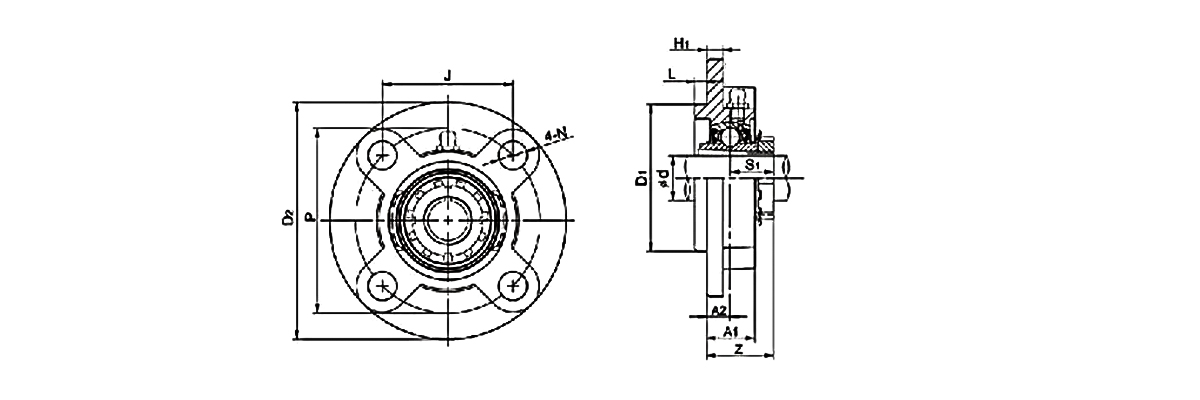

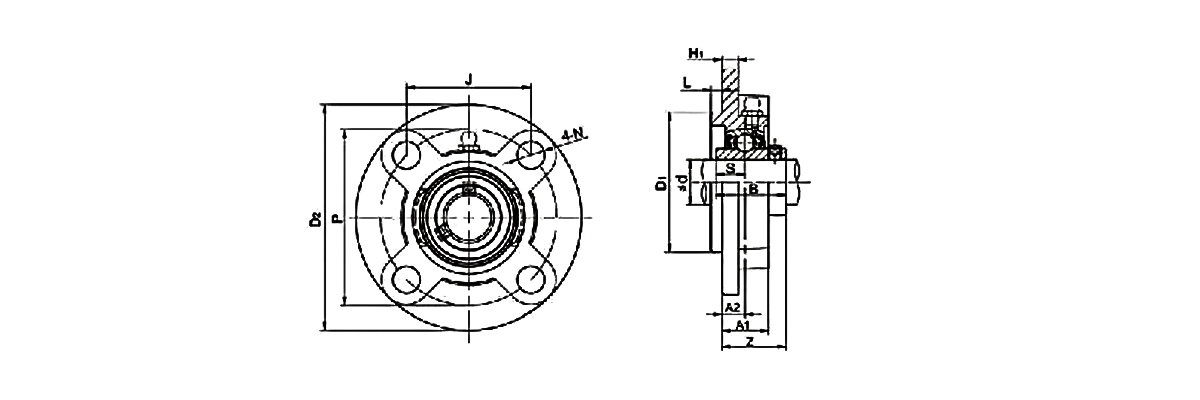

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด (มม.) ขนาดสลักเกลียว (มม.) น้ำหนัก
(กก.)
d D2 P J A2 N L H1 A1 D1 S1 Z
(ใน) (มม.)
UKFC205 H2305 20 115 90 63.6 10 12 6 7 21 70 18.5 28.5 ม10 0.98
UKFC205 HE2305 3/4 115 90 63.6 10 12 6 7 21 70 18.5 28.5 ม10 0.98
UKFC206 H2306 25 125 100 70.7 10 12 8 8 23 80 20.5 30.5 ม10 1.2
UKFC206 HS2306 7/8 125 100 70.7 10 12 8 8 23 80 20.5 30.5 ม10 1.2
UKFC206 HA2306 15/16 125 100 70.7 10 12 8 8 23 80 20.5 30.5 ม10 1.2
UKFC206 HE2306 1/1 125 100 70.7 10 12 8 8 23 80 20.5 30.5 ม10 1.2
UKFC207 H2307 30 135 110 77.8 11 14 8 9 26 90 22.5 33.5 ม12 1.7
UKFC207 HS2307 1/8 135 110 77.8 11 14 8 9 26 90 22.5 33.5 ม12 1.7
UKFC207 HA2307 3/16 135 110 77.8 11 14 8 9 26 90 22.5 33.5 ม12 1.7
UKFC208 H2308 35 145 120 84.8 11 14 10 9 26 100 24.5 35.5 ม12 2
UKFC208 HE2308 1/4 145 120 84.8 11 14 10 9 26 100 24.5 35.5 ม12 2
UKFC208 HS2308 3/8 145 120 84.8 11 14 10 9 26 100 24.5 35.5 ม12 2
UKFC209 H2309 40 160 132 93.3 10 16 12 10 26 105 26 36 ม14 2.7
UKFC209 HA2309 7/16 160 132 93.3 10 16 12 10 26 105 26 36 ม14 2.7
UKFC209 HE2309 1/2 160 132 93.3 10 16 12 10 26 105 26 36 ม14 2.7
UKFC210 H2310 45 165 138 97.6 10 16 12 14 28 110 27.5 37.5 ม14 3
UKFC210 HS2310 5/8 165 138 97.6 10 16 12 14 28 110 27.5 37.5 ม14 3
UKFC210 HA2310 11/16 165 138 97.6 10 16 12 14 28 110 27.5 37.5 ม14 3
UKFC210 HE2310 3/4 165 138 97.6 10 16 12 14 28 110 27.5 37.5 ม14 3
UKFC211 H2311 50 185 150 106.1 13 19 12 15 30 125 28.5 41.5 ม16 4.2
UKFC211 HS2311 7/8 185 150 106.1 13 19 12 15 30 125 28.5 41.5 ม16 4.2
UKFC211 HA2311 1-15/59 185 150 106.1 13 19 12 15 30 125 28.5 41.5 ม16 4.2
UKFC211 HE2311 1/2 185 150 106.1 13 19 12 15 30 125 28.5 41.5 ม16 4.2
UKFC212 H2312 55 195 160 113.1 17 19 12 15 35 135 31 48 ม16 4.9
UKFC212 HS2312 1/8 195 160 113.1 17 19 12 15 35 135 31 48 ม16 4.9
UKFC213 H2313 60 205 170 120.2 16 19 14 15 36 145 32 48 ม16 5.6
UKFC213 HA2313 3/16 205 170 120.2 16 19 14 15 36 145 32 48 ม16 5.6
UKFC213 HE2313 1/4 205 170 120.2 16 19 14 15 36 145 32 48 ม16 5.6
UKFC213 HS2313 3/8 205 170 120.2 16 19 14 15 36 145 32 48 ม16 5.6
UKFC215 H2315 65 220 184 130.1 18 19 16 17 39 160 35.5 53.5 ม16 7.5
UKFC215 HA2315 7/16 220 184 130.1 18 19 16 17 39 160 35.5 53.5 ม16 7.5
UKFC215 HE2315 1/2 220 184 130.1 18 19 16 17 39 160 35.5 53.5 ม16 7.5
UKFC216 H2316 70 240 200 141.4 18 23 16 18 42 170 39 57 ม20 8.9
UKFC216 HA2316 11/16 240 200 141.4 18 23 16 18 42 170 39 57 ม20 8.9
UKFC216 HE2316 3/4 240 200 141.4 18 23 16 18 42 170 39 57 ม20 8.9
UKFC217 H2317 75 250 208 147.1 18 23 18 20 45 180 40 58 ม20 10.4
UKFC217 HA2317 2-15/59 250 208 147.1 18 23 18 20 45 180 40 58 ม20 10.4
UKFC217 HE2317 1/3 250 208 147.1 18 23 18 20 45 180 40 58 ม20 10.4
UKFC218 H2318 80 265 220 155.5 22 23 18 20 50 190 42 64 ม20 13.3

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด (มม.) ขนาดสลักเกลียว น้ำหนัก (กก.)
d D2 P J A2 N L H1 A1 D1 B S Z (มม.) (ใน)
(ใน) (มม.)
UCFCX05 25 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 ม8 5/16 1.2
UCFCX05-13 13/16 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 ม8 5/16 1.2
UCFCX05-14 7/8 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 ม8 5/16 1.2
UCFCX05-15 15/16 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 ม8 5/16 1.2
UCFCX05-16 1/1 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 ม8 5/16 1.2
UCFCX06 30 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 ม10 3/8 1.5
UCFCX06-17 1/16 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 ม10 3/8 1.5
UCFCX06-18 1/8 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 ม10 3/8 1.5
UCFCX06-19 3/16 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 ม10 3/8 1.5
UCFCX06-20 1/4 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 ม10 3/8 1.5
UCFCX07 35 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 1.9
UCFCX07-21 5/16 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 1.9
UCFCX07-22 3/8 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 1.9
UCFCX07-23 7/16 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 1.9
UCFCX08 40 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 2
UCFCX08-24 1/2 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 2
UCFCX08-25 9/16 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 ม10 3/8 2
UCFCX09 45 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 ม12 7/16 2.6
UCFCX09-26 5/8 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 ม12 7/16 2.6
UCFCX09-27 11/16 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 ม12 7/16 2.6
UCFCX09-28 3/4 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 ม12 7/16 2.6
UCFCX09-29 1-13/59 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 ม12 7/16 2.6
UCFCX10 50 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 ม12 7/16 3.2
UCFCX10-30 7/8 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 ม12 7/16 3.2
UCFCX10-31 1-15/59 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 ม12 7/16 3.2
UCFCX10-32 1/2 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 ม12 7/16 3.2
UCFCX11 55 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX11-33 1/16 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX11-34 1/8 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX11-35 3/16 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX11-36 1/4 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX11-37 5/16 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 ม14 1/2 4.3
UCFCX12 60 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 ม14 1/2 5.3
UCFCX12-38 3/8 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 ม14 1/2 5.3
UCFCX12-39 7/16 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 ม14 1/2 5.3
UCFCX13 65 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 ม14 1/2 5.7
UCFCX13-40 1/2 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 ม14 1/2 5.7
UCFCX13-41 9/16 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 ม14 1/2 5.7
UCFCX14 70 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 ม16 5/8 7.3
UCFCX14-42 5/8 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 ม16 5/8 7.3
UCFCX14-43 1/16 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 ม16 5/8 7.3
UCFCX14-44 3/4 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 ม16 5/8 7.3
UCFCX15 75 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 ม16 5/8 8
UCFCX15-45 2-13/59 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 ม16 5/8 8
UCFCX15-46 7/8 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 ม16 5/8 8
UCFCX15-47 2-15/59 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 ม16 5/8 8
UCFCX15-48 1/3 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 ม16 5/8 8
UCFCX16 80 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 ม20 5/8 11.3
UCFCX16-49 1/16 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 ม20 5/8 11.3
UCFCX16-50 1/8 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 ม20 5/8 11.3
UCFCX16-51 3/16 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 ม20 5/8 11.3
UCFCX16-52 1/4 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 ม20 5/8 11.3
UCFCX17 85 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 ม20 3/4 12.9
UCFCX17-53 5/16 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 ม20 3/4 12.9
UCFCX17-55 7/16 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 ม20 3/4 12.9

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด (มม.) น้ำหนัก
(กก.)
d D2 P J A2 N L H1 A1 D1 S B Z
(ใน) (มม.)
UCFCS206 30 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.26
UCFCS206-17 1/16
UCFCS206-18 1/8
UCFCS206-19 3/16
UCFCS206-20 1/4
UCFCS207 35 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 1.84
UCFCS207-20 1/4
UCFCS207-21 5/16
UCFCS207-22 3/8
UCFCS207-23 7/16
UCFCS208 40 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.02
UCFCS208-24 1/2
UCFCS208-25 9/16
UCFCS209 45 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 2.78
UCFCS209-26 5/8
UCFCS209-27 11/16
UCFCS209-28 3/4
UCFCS210 50 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.76
UCFCS210-30 7/8
UCFCS210-31 1-15/59
UCFCS210-32 1/2
UCFCS211 55 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.29
UCFCS211-32 1/2
UCFCS211-34 1/8
UCFCS211-35 3/16
UCFCS212 60 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 4.61
UCFCS212-36 1/4
UCFCS212-37 5/16
UCFCS212-38 3/8
UCFCS212-39 7/16
UCFCS213 65 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 5.91
UCFCS213-39 7/16
UCFCS213-40 1/2
UCFCS214 70 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 25.4 74.6 55.3 7.98
UCFCS214-43 11/16
UCFCS214-44 3/4
UCFCS215 75 222.2 190.5 134.7 14 17.5 20 16 36 161.925 25.4 77.8 58.5 8.34
UCFCS215-47 2-15/59
UCFCS215-48 1/3

หมายเลขหน่วย เส้นผ่านศูนย์กลางเพลา ขนาด (มม.) น้ำหนัก
(กก.)
d D2 P J A2 N L H1 A1 D1 S B Z
(ใน) (มม.)
UCFCSX05 25 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-13 13/16 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-14 7/8 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-15 15/16 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX05-16 1/1 111 92.08 65.11 9.9 12 6.1 9.4 23.9 76.2 15.9 38.1 32.1 1.34
UCFCSX06 30 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-17 1/16 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-18 1/8 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-19 3/16 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX06-20 1/4 127 104.78 74.09 7.9 12 9.4 9.4 22.6 85.725 17.5 42.9 33.3 2.06
UCFCSX07 35 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-21 5/16 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-22 3/8 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX07-23 7/16 133.1 111.1 78.56 8.9 12 10.9 10.9 25.9 92.075 19 49.2 39.1 2.21
UCFCSX08 40 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX08-24 1/2 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX08-25 9/16 155.5 130.18 92.05 7.9 14 10.9 10.9 25.4 107.95 19 49.2 38.1 3.03
UCFCSX09 45 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-26 5/8 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-27 11/16 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX09-28 3/4 155.5 130.18 92.05 7.9 14 11.9 10.9 24.9 107.95 19 51.6 40.5 2.98
UCFCSX10 50 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-30 7/8 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-31 1-15/59 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX10-32 1/2 162 136.5 96.52 7.1 14 16 10.9 25.9 114.3 22.2 55.6 40.5 3.57
UCFCSX11 55 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-33 1/16 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-34 1/8 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-35 3/16 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX11-36 1/4 180.8 152.4 107.76 4 14 22.1 13 25.9 127 25.4 65.1 43.7 5
UCFCSX12 60 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX12-38 3/8 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX12-39 7/16 193.8 165.1 116.74 10.9 14 20 14 33 139.7 25.4 65.1 50.6 6.32
UCFCSX13 65 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX13-40 1/2 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX13-41 9/16 193.7 165.1 116.74 10.9 14 20 14 33.3 139.7 30.2 74.6 55.3 8.25
UCFCSX14 70 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-42 3/8 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-43 11/16 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX14-44 3/4 222.2 190.5 134.7 14 17.5 20 16 36 161.925 33.3 77.8 58.5 8.6
UCFCSX15 75 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-45 2-13/59 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-46 7/8 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-47 2-15/59 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX15-48 1/3 222.2 190.5 134.7 11.9 17.5 22.1 16 35 161.925 33.3 82.6 61.2 8.76
UCFCSX17 85 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX17-53 5/16 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX17-55 7/16 260 218.95 154.82 9.9 20.6 24.9 19 36 187.325 39.7 96 66.2 13.41
UCFCSX20 100 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5
UCFCSX20-63 3-15/59 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5
UCFCSX20-64 1/4 276 238 168.29 22 23 28 22 66 206.375 79.2 117.5 90.3 18.5

[#อินพุต#]

สินค้าแนะนำ

วิศวกรรมแห่งอนาคตของการเคลื่อนไหว
เกี่ยวกับ UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China หน่วยแบริ่งตลับแปลน suppliers and OEM/ODM หน่วยแบริ่งตลับแปลน company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd ข้อมูลเพิ่มเติมเกี่ยวกับเรา Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    ปี

    ประสบการณ์ในอุตสาหกรรม

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    ความหลากหลายของโมเดล

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    จำนวนพนักงาน

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    มูลค่าการส่งออกประจำปี

Ukl Bearing Manufacturing Co.,Ltd
ใบประกาศเกียรติคุณ
ข่าว
แบริ่งติดตั้ง Industry knowledge
